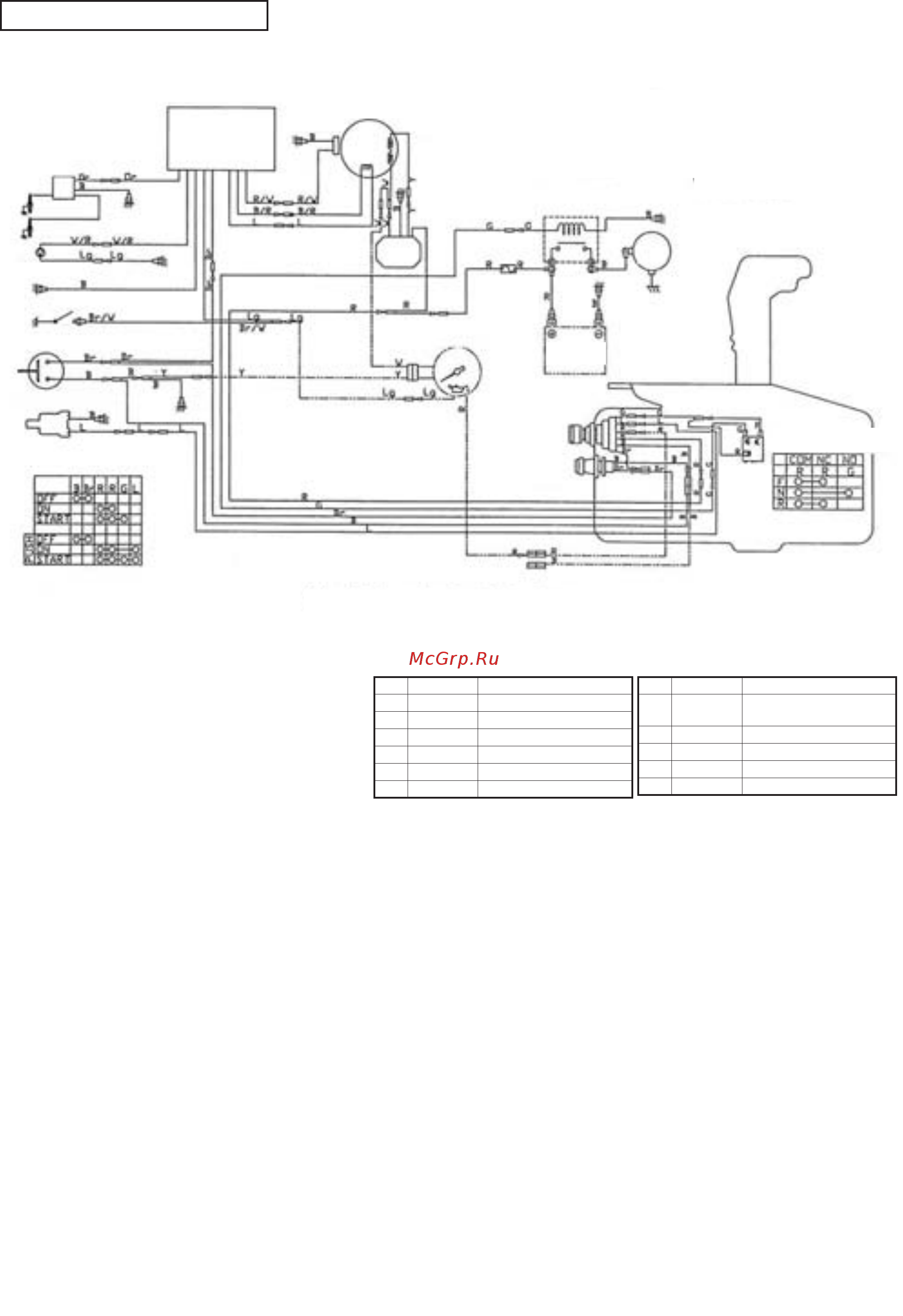

F8A/9.8A EP
Service Data 2007100
コード色 Cord color
B 黒 black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
マグネト
Magneto
C.D.ユニット
C.D. unit
パルサーコイル
Pulser coil
オルタネータコイル
Alternater coil
エキサイタコイル
Exciter coil
バッテリ
Battery
フューズ
Fuse
(20A)
スタータモータ
Starter
motor
タコメータ
Tachometer
メインスイッチアッシ
Main switch assy
ストップスイッチアッシ
Stop switch assy
ニュートラルスイッチサーキット
Neutral switch circuite
ニュートラル
スイッチ
Neutral
switch
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
パイロットランプ
Pilot lamp
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
チョークソレノイド
Choke sorenoid
メインスイッチサーキット
Main swich circuite
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
スターターモータソレノイド
Starter moter sorenoid
レクチファイヤ/
レギュレタ
REC./REG.
