Tohatsu MFS 4 [57/67] F9 b2 15b2 18b2 ef

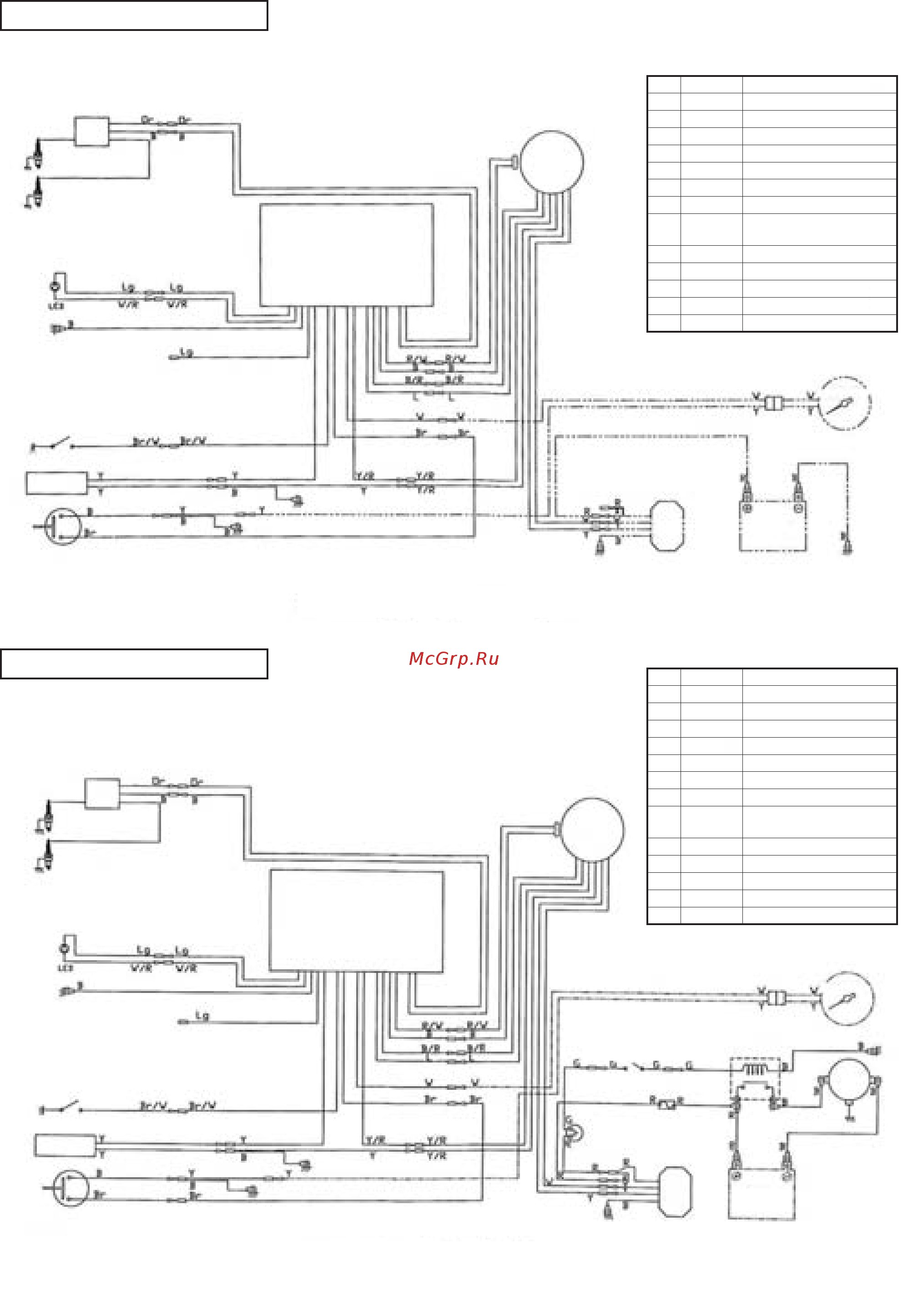

![Tohatsu MFS 4 [57/67] F9 b2 15b2 18b2 ef](/views2/1240786/page57/bg39.png)
F9.9B2/15B2/18B2 MF
F9.9B2/15B2/18B2 EF
Service Data 2007110
コード色 Cord color
B 黒 Black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
Y/R 黄/
赤 Yellow with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
コード色 Cord color
B 黒 Black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
Y/R 黄/
赤 Yellow with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
マグネト
Magneto
バッテリ
Battery
タコメータ
Tachometer
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
マグネト
Magneto
バッテリ
Battery
フューズ
Fuse
(20A)
スタータモータ
Starter
motor
タコメータ
Tachometer
ニュートラルスイッチ
Neutral switch
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
スターターモータソレノイド
Starter motor sorenoid
メインスイッチ
アッシ
Main switch
assy
キャブレタ
Carburetor
C.D.ユニット
C.D. unit
レクチファイヤ/レギュレタ
REC./REG.
キャブレタ
Carburetor
C.D.ユニット
C.D. unit
レクチファイヤ/レギュレタ
REC./REG.
