![Tohatsu MFS 4 [56/67] Wiring diagram 4 stroke](/img/pdf.png)
Tohatsu MFS 4 [56/67] Wiring diagram 4 stroke
![Tohatsu MFS 4 [56/67] Wiring diagram 4 stroke](/views2/1240786/page56/bg38.png)
F9.9B/15B/18B EF
F9.9B/15B/18B EP
Service Data 2007 109
SERVICE DATA

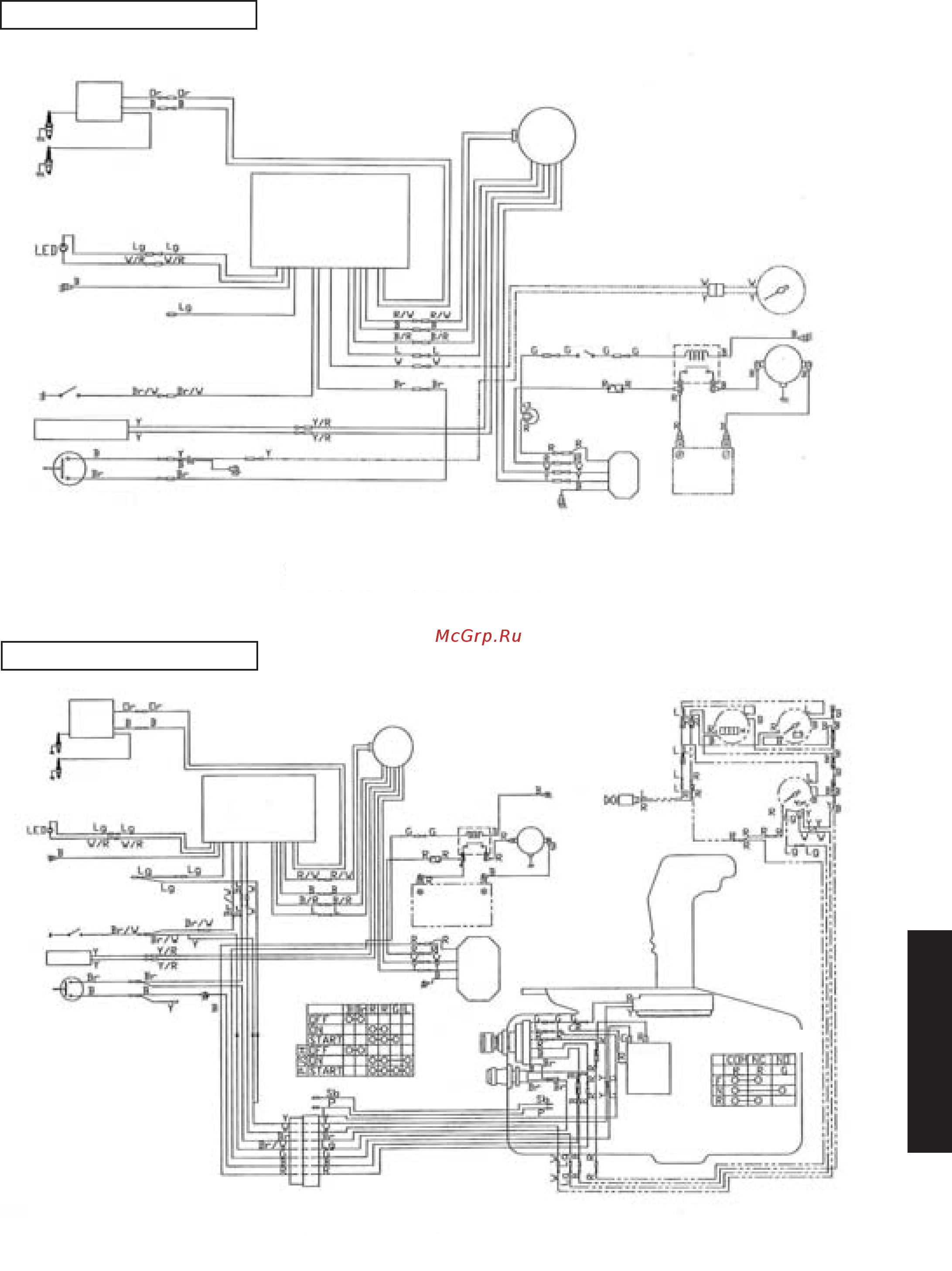

WIRING DIAGRAM 4 STROKE
マグネト
Magneto
バッテリ
Battery
フューズ
Fuse
(20A)
スタータモータ
Starter
motor
タコメータ
Tachometer
ニュートラルスイッチ
Neutral switch
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
スターターモータソレノイド
Starter moter sorenoid
キャブレタ
Carburetor
メインスイッチ
Main switch
マグネト
Magneto
バッテリ
Battery
スタータモータ
Starter
motor
メインスイッチ
Main switch
ストップスイッチ
Stop switch
ニュートラルスイッチサーキット
Neutral switch circuit
ニュートラル
スイッチ
Neutral
switch
ストップスイッチ
Stop switch
メインスイッチサーキット
Main switch circuite
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
スターターモータ
ソレノイド
Starter moter
sorenoid
ワーニングブザー
Warning buzzer
フューズ
Fuse(20A)
イグニッションコイル
Ignition coil
C.D.ユニット
C.D. unit
レクチファイヤ/
レギュレタ
REC./REG.
C.D.ユニット
C.D. unit
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
キャブレタ
Carburetor
レクチファイヤ/
レギュレタ
REC./REG.
タコメータ
Tachometer
アワーメータ
Hourmeter
電圧計
VOL.meter
メータランプスイッチ
Meter lamp switch
