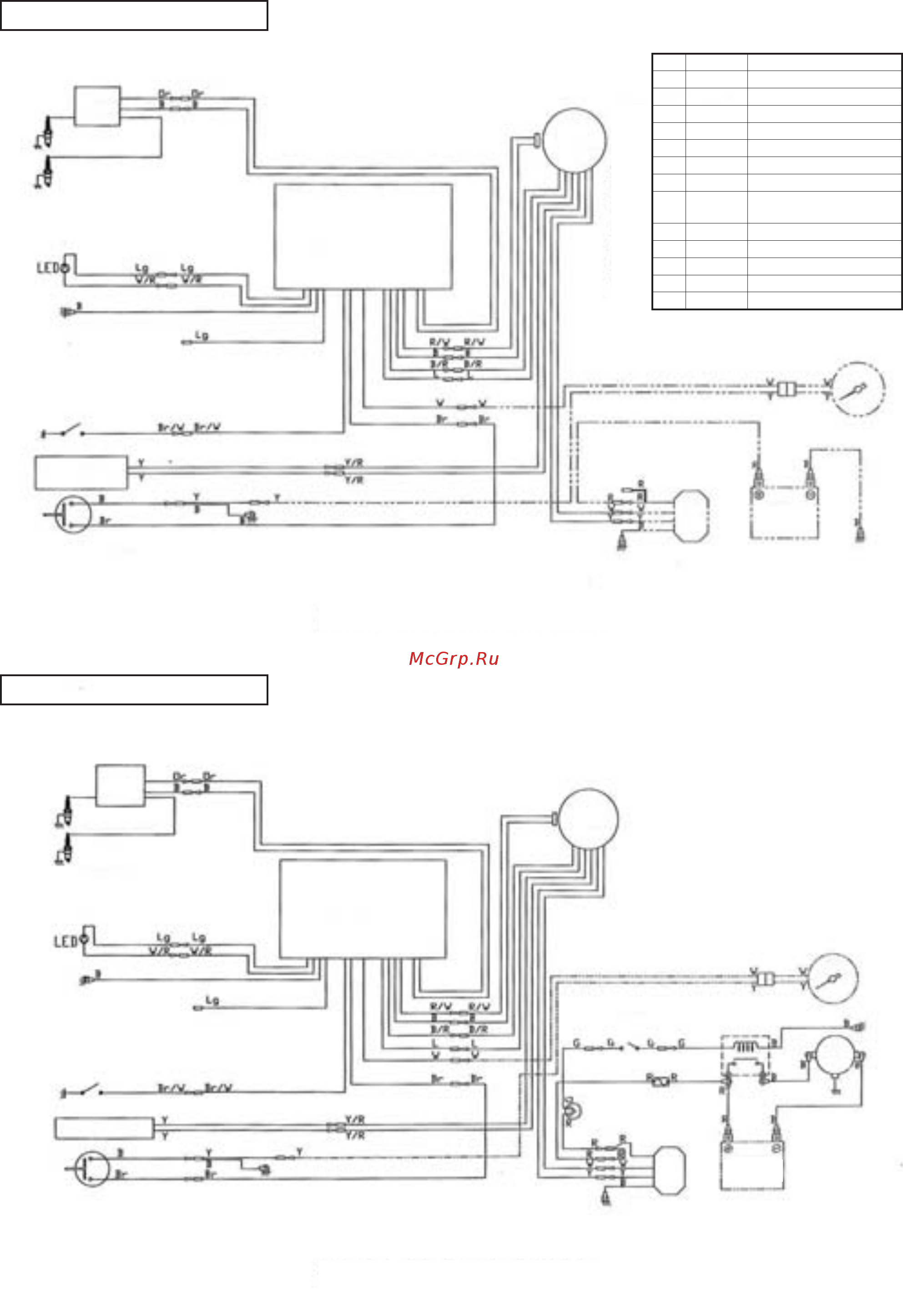

F9.9A/15A MF
F9.9A/15A EF
Service Data 2007106
コード色 Cord color
B 黒 Black
L 青 Blue
Br 茶 Brown
G 緑 Green
Or オレンジ Orange
R 赤 Red
W 白 White
Y 黄 Yellow
Lg
ライト
グリーン
Light Green
B/R 黒/
赤 Black with Red tracer
Y/R 黄/
赤 Yellow with Red tracer
R/W 赤/
白 Red with White tracer
W/R 白/
赤 White with Red tracer
Br/W 茶/
白 Brown with White tracer
（注）斜線（ / ）はストライプコード色
(note) / mean cords with striped colors.
バッテリ
Battery
タコメータ
Tachometer
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
マグネト
Magneto
C.D.ユニット
C.D. Unit
バッテリ
Battery
フューズ
Fuse
(20A)
スタータモータ
Starter
motor
タコメータ
Tachometer
ニュートラルスイッチ
Neutral switch
※配線図にはオプションパーツが含まれています。
Note : Including optional part in the diaglam.
イグニッションコイル
Ignition coil
スパークプラグ
Spark plug
スパークプラグ
Spark plug
オイルプレッシャスイッチ
Oil pressure switch
ランヤードストップスイッチ
Lanyard stop switch
スターターモータソレノイド
Starter motor sorenoid
キャブレタ
Carburetor
キャブレタ
Carburetor
メインスイッチ
Main switch
C.D.ユニット
C.D. Unit
レクチファイヤ/レギュレタ
REC./REG.
レクチファイヤ/レギュレタ
REC./REG.
マグネト
Magneto
