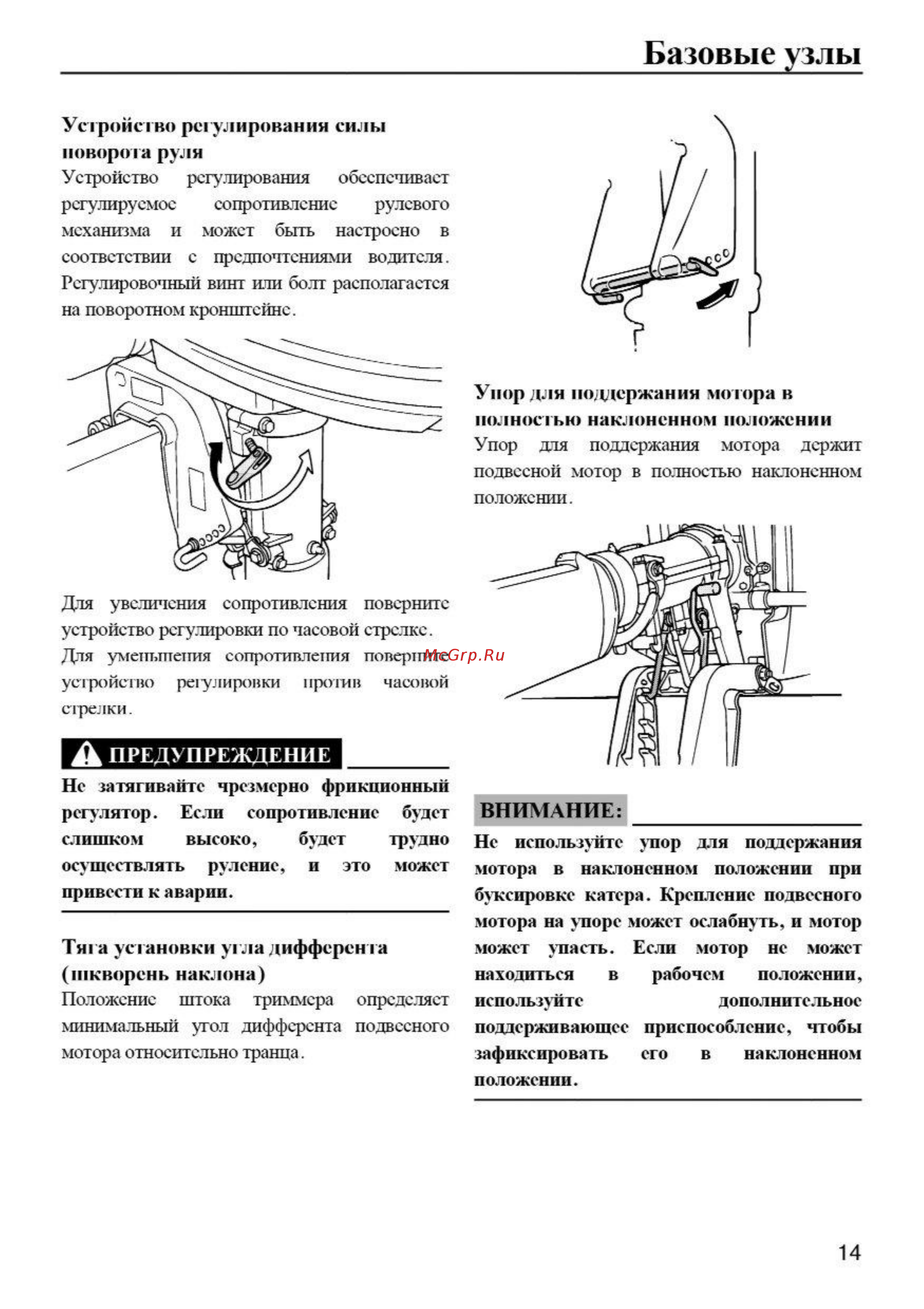

Базовые узлы Устройство регулирования силы поворота руля Устройство регулирования обеспечивает регулируемое сопротивление рулевого механизма и может быть настроено в соответствии с предпочтениями водителя Регулировочный винт или болт располагается на поворотном кронштейне Упор для поддержания мотора в полностью наклоненном положении Упор для поддержания мотора держит подвесной мотор в полностью наклоненном положении Для увеличения сопротивления поверните устройство регулировки по часовой стрелке Для уменьшения сопротивления поверните устройство раулировки прочив часовой стрелки А ПРЕДУПРЕЖДЕНИЕ Нс затягивайте чрезмерно фрикционный регулятор Если сопротивление будет слишком высоко осуществлять руление привести к аварии будет и это трудно может Тяга установки угла дифферента шкворень наклона Положение штока триммера минимальный угол дифферента мотора относительно транца определяет подвесного ВНИМАНИЕ _________________________ Нс используйте упор для поддержания мотора в наклоненном положении при буксировке катера Крепление подвесного мотора на упоре может ослабнуть и мотор может упасть Если мотор нс может находиться в рабочем положении используйте дополнительное поддерживающее зафиксировать положении приспособление чтобы его в наклоненном 14
