2-1
EMU01206

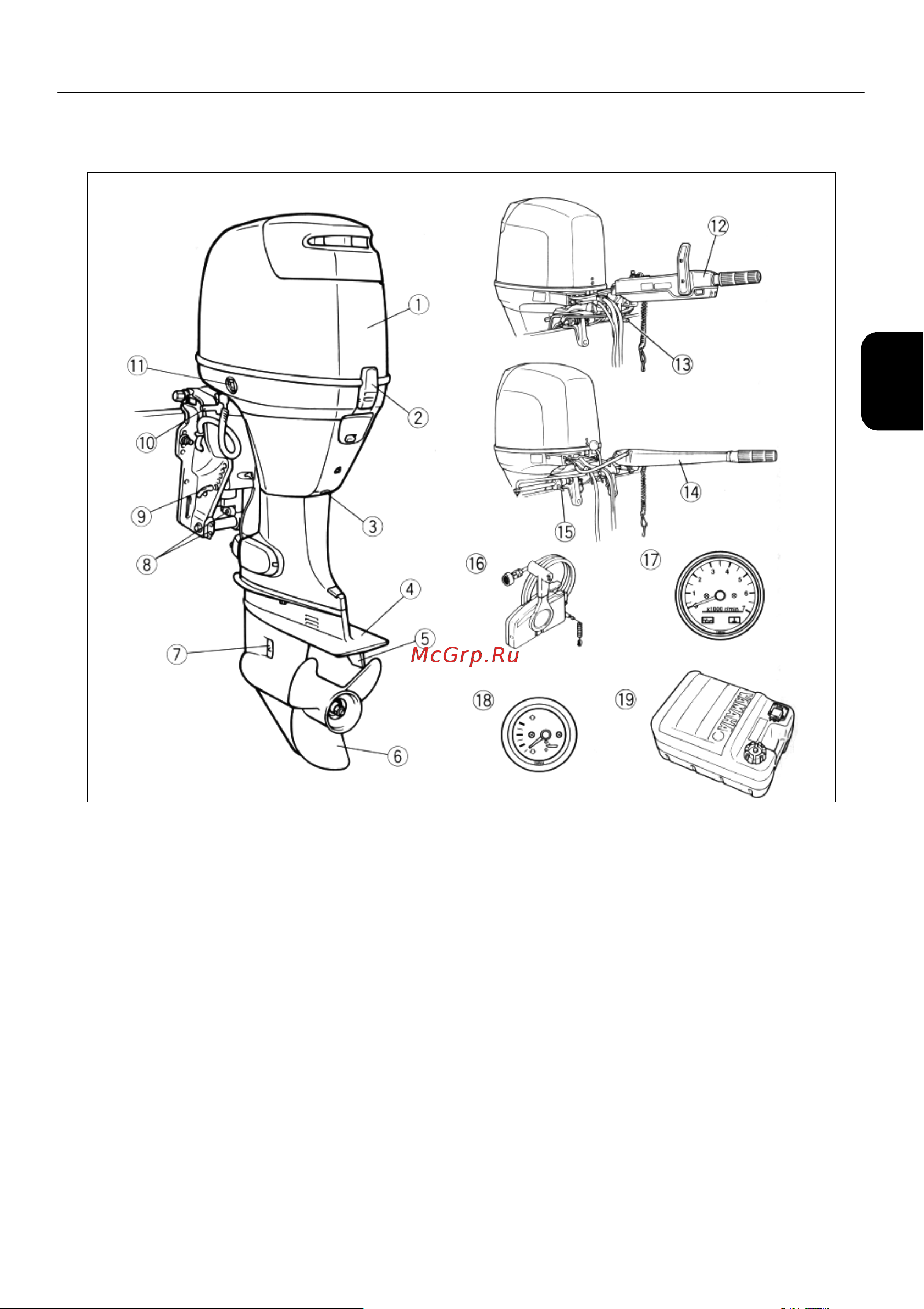

ГЛАВНЫЕ СОСТАВНЫЕ ЧАСТИ МОТОРА
F40B/F50D
(1) Верхний кожух двигателя
(2) Стопорная защёлка верхнего
кожуха двигателя
(3) Болт для слива масла
(4) Антикавитационная пластина
(5) Регулятор дифферента (анод)
(6) Гребной винт
(7) Входное отверстие для
охлаждающей воды
(8) Аноды *
(9) Регулировочный прут угла
дифферента
(10) Подпорный рычаг для
откидывания
(11) Переключатель усилителя
откидывания и дифферентовки *
(12) Многофункциональная рукоятка
румпеля *
(13) Регулировочный рычаг рулевого
трения *
(14) Румпель *
(15) Регулировочный винт рулевого
трения *
(16) Пульт дистанционного управления *
(17) Тахометр *
(18) Дифферентометр *
(19) Топливный бак
*
Части мотора могут отличаться от
изображённых на рисунке или не являться
частью стандартного оборудования для
всех моделей.
