3-11
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

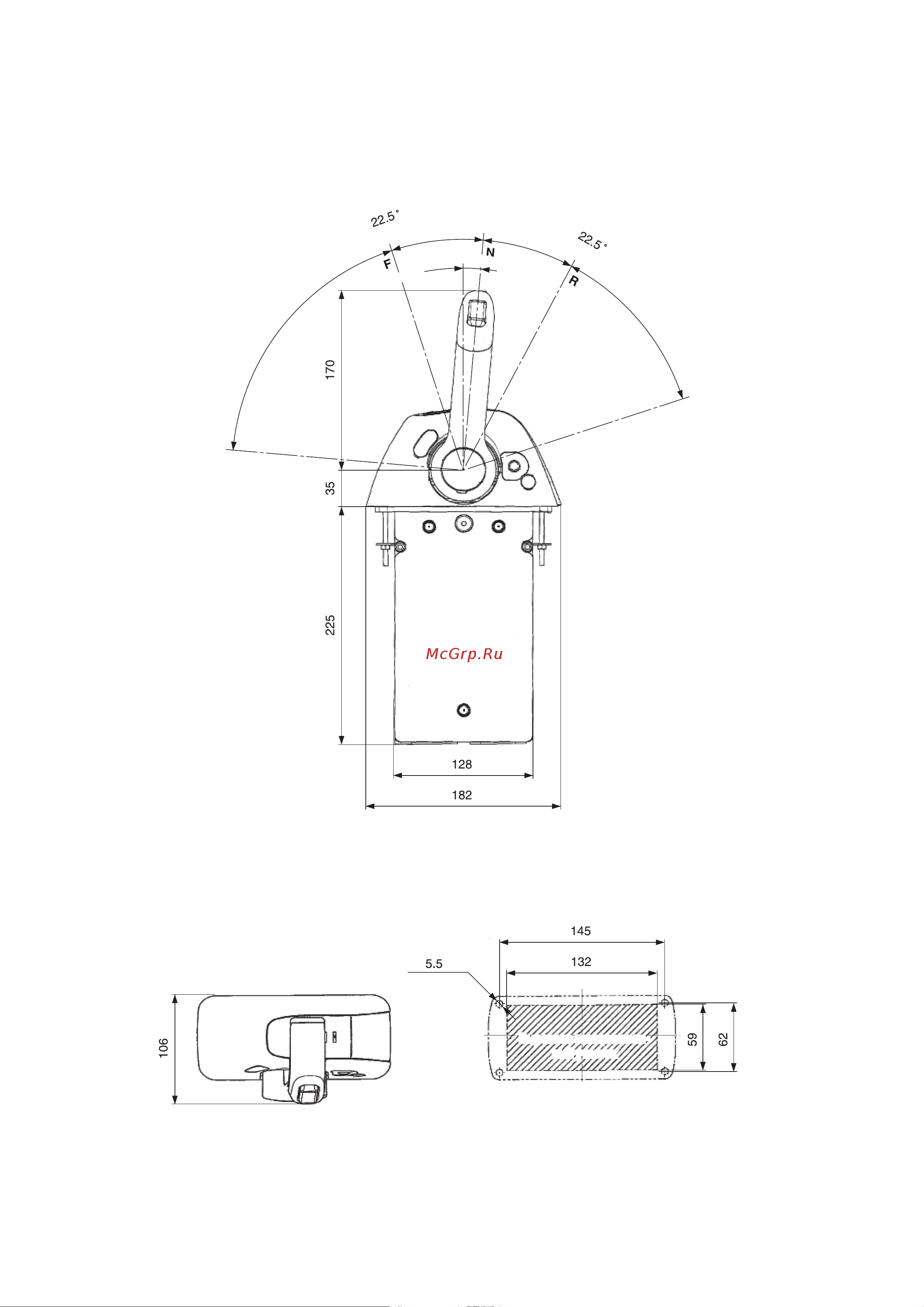

ГАБАРИТНЫЕ РАЗМЕРЫ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6Х6
Вид сбоку идентичен для любого из трех вариантов пультов.
Продолжение следует
Одинарная установка
мм
Макс. 90 °
Макс. 67 °
Диапазон работы
дроссельной заслонки
Диапазон работы
механизма
переключения
передач
Диапазон работы
механизма
переключения
передач
Диапазон работы
дроссельной заслонки
Передняя передача
Нейтральная передача
Передача заднего хода
Вырежьте заштрихован-
ный участок
Шаблон (одинарная установка)
