![Yamaha F 250 [11/89] Fig 3 crankshaft piston ciguenal piston](/img/pdf.png)
Yamaha F 250 [11/89] Fig 3 crankshaft piston ciguenal piston
![Yamaha F 250 [11/89] Fig 3 crankshaft piston ciguenal piston](/views2/1241105/page11/bgb.png)
5

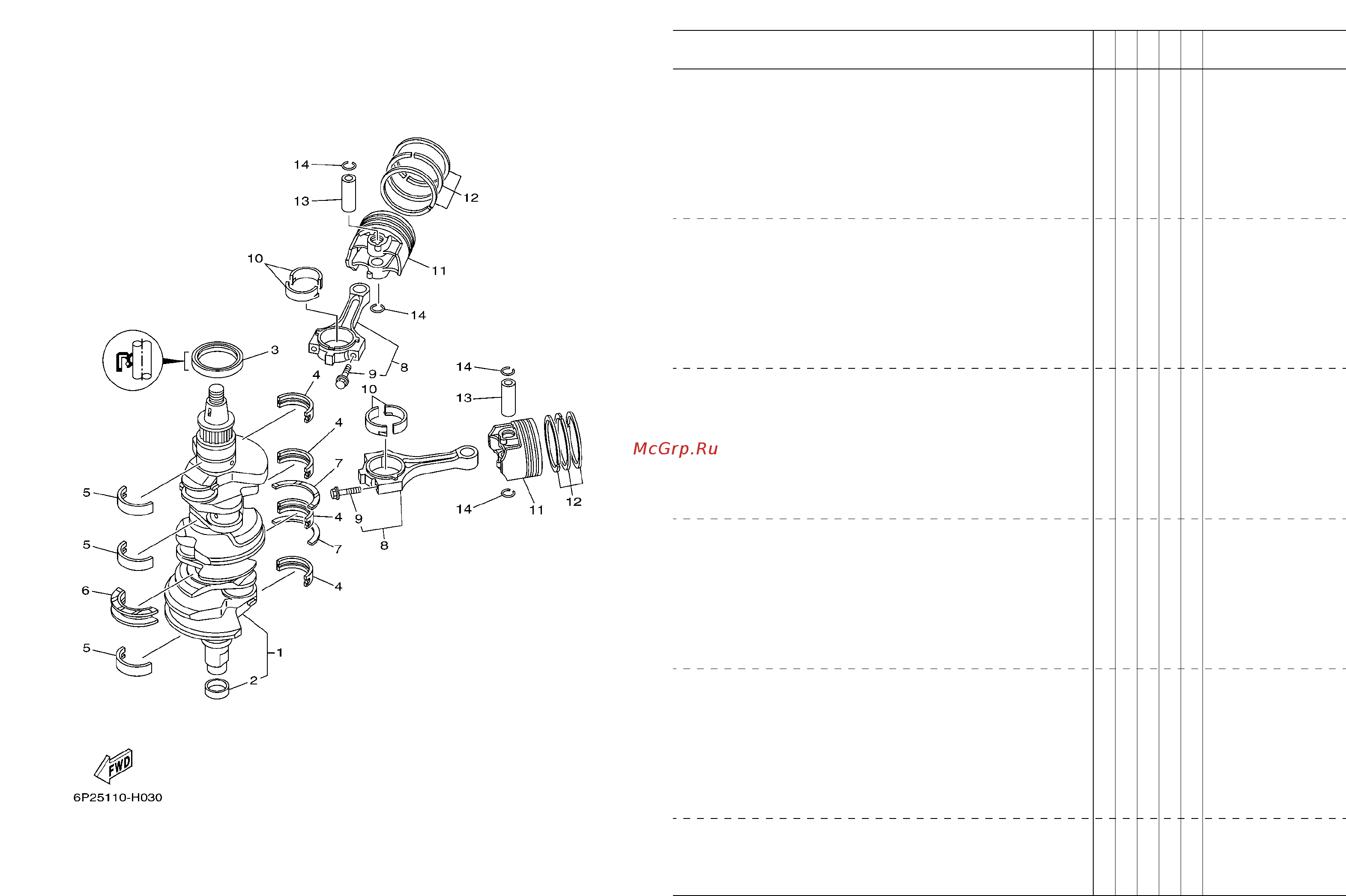

FIG. 3 CRANKSHAFT & PISTON CIGUENAL & PISTON
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
6P25
6P35
REMARKS
OBSERVACIONES
1
6P2–11410–01
CRANKSHAFT
CIGUENAL
11
2
69J–11478–00
.COLLAR
.COLLAR
11
3
93102–63004
OIL SEAL
SELLO ACEITE
11
4
69J–11416–01
PLANE BEARING, CRANKSHAFT 1
COJINETE PLANO 1
4 4 UR #1
UR #1
69J–11416–11
PLANE BEARING, CRANKSHAFT 1
COJINETE PLANO 1
4 4 UR #2
UR #2
69J–11416–21
PLANE BEARING, CRANKSHAFT 1
COJINETE PLANO 1
4 4 UR #3
UR #3
5
69J–11417–01
PLANE BEARING, CRANKSHAFT 2
COJINETE PLANO 2
3 3 UR #1
UR #1
69J–11417–11
PLANE BEARING, CRANKSHAFT 2
COJINETE PLANO 2
3 3 UR #2
UR #2
69J–11417–21
PLANE BEARING, CRANKSHAFT 2
COJINETE PLANO 2
3 3 UR #3
UR #3
6
69J–11426–01
PLANE BEARING, CRANKSHAFT 1
COJINETE COMUN CIGUENAL 1
1 1 UR #1
UR #1
69J–11426–11
PLANE BEARING, CRANKSHAFT 1
COJINETE COMUN CIGUENAL 1
1 1 UR #2
UR #2
69J–11426–21
PLANE BEARING, CRANKSHAFT 1
COJINETE COMUN CIGUENAL 1
1 1 UR #3
UR #3
7
69J–11427–00
PLANE BEARING, CRANKSHAFT 2
COJINETE COMUN CIGUENAL 2
22
8
69J–W1165–01
CONNECTING ROD ASSY
BIELA COMPLETA
66
9
69J–11654–00
.BOLT, CONNECTING ROD
.TORNILLO DE BIELA
22
10
69J–11656–00
PLANE BEARING, CONNECTING ROD
COJINETE PLANO
12 12 UR YELLOW
UR YELLOW
69J–11656–10
PLANE BEARING, CONNECTING ROD
COJINETE PLANO
12 12 UR GREEN
UR GREEN
69J–11656–20
PLANE BEARING, CONNECTING ROD
COJINETE PLANO
12 12 UR BLUE
UR BLUE
11
6P2–11631–01–B0
PISTON (STD)
PISTON (NORMA)
66
12
63P–11603–01
PISTON RING SET (STD)
JUEGO DE ANILLOS (NORMA)
66
13
69J–11633–00
PIN, PISTON
PASADOR, PISTON
66
14
69J–11634–01
CLIP, PISTON PIN
PRESILLA, BULON DE PISTON
12 12
