1

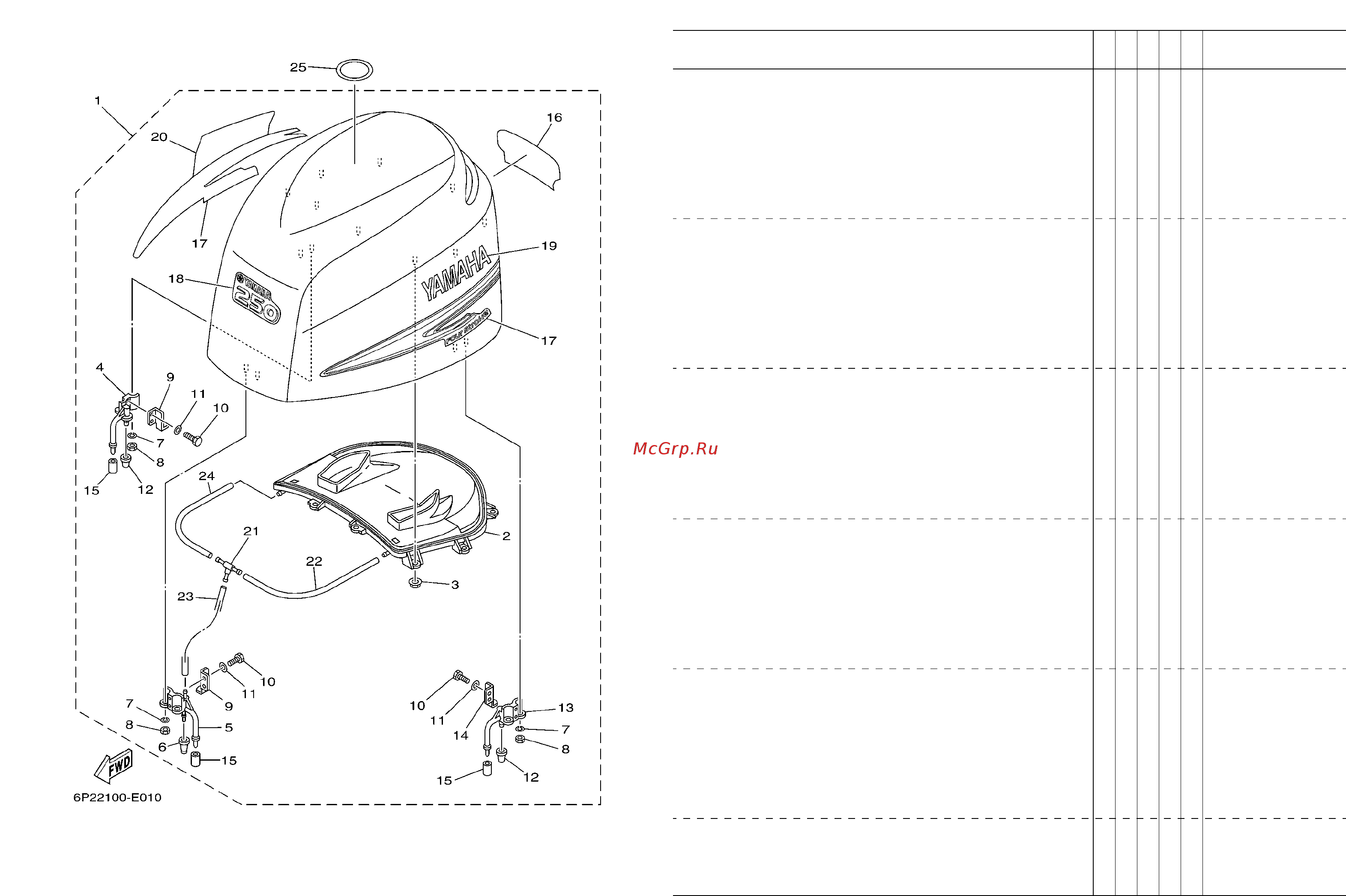

FIG. 1 TOP COWLING SOPORTE SUPERIOR
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
6P25
6P35
REMARKS
OBSERVACIONES
1
6P2–42610–01–8D
TOP COWLING ASSY
SOPORTE SUPERIOR COMPL.
11
2
6P2–42613–00
.MOLDING, AIR DUCT
.MOLDURA CONDUCTO AIRE
11
3
90179–06M28
.NUT
.TUERCA
99
4
68F–42647–01–94
.HOLDER, CLAMP BAND
.MORDAZA DE ABRAZADERA
11
5
69J–42647–00–94
.HOLDER, CLAMP BAND
.MORDAZA DE ABRAZADERA
11
6
69J–42663–00
.DAMPER
.AMORTIGUADOR 2
11
7
92990–06100
.WASHER, SPRING
.ARANDELA PLANA
66
8
95380–06600
.NUT, HEXAGON
.TUERCA
66
9
60V–42651–01
.HOOK
.GANCHO
22
10
97095–06016
.BOLT
.PERNO
66
11
92995–06600
.WASHER
.ARANDELA
66
12
68F–42663–00
.DAMPER
.AMORTIGUADOR 2
22
13
68F–42648–01–94
.HOLDER, CLAMP BAND
.MORDAZA DE ABRAZADERA
11
14
60V–42652–00
.HOOK
.GANCHO
11
15
67F–13448–00
.CAP
.TAPA
33
16
6P2–42678–00
.GRAPHIC, REAR
.CALCAMONIA TRASERA
11
17
69J–W0070–00
.GRAPHIC SET
.JUEGO DE EMBLEMA
11
18
6P2–42677–00
.GRAPHIC, FRONT
.CALCAMONIA FRONTAL
11
19
69J–42681–00
.MARK, COWLING
.MARCA DE CUBIERTA
11
20
69J–42682–00
.MARK, COWLING
.MARCA DE CUBIERTA
11
21
69J–24378–00
.PIPE, JOINT 3
.TUBO DE UNION 3
11
22
90445–11M27
.HOSE (L240)
.TUBO (L240)
11
23
90445–11699
.HOSE (L500)
.TUBO (L500)
11
24
90445–11182
.HOSE (L300)
.TUBO (L300)
11
25
67F–13434–10
LABEL, CAUTION
ETIQUETA DE PRECAUCION
11
