Yamaha F 250 [31/89] Fig 15 fuel 2 combustible 2
![Yamaha F 250 [31/89] Fig 15 fuel 2 combustible 2](/views2/1241105/page31/bg1f.png)
24

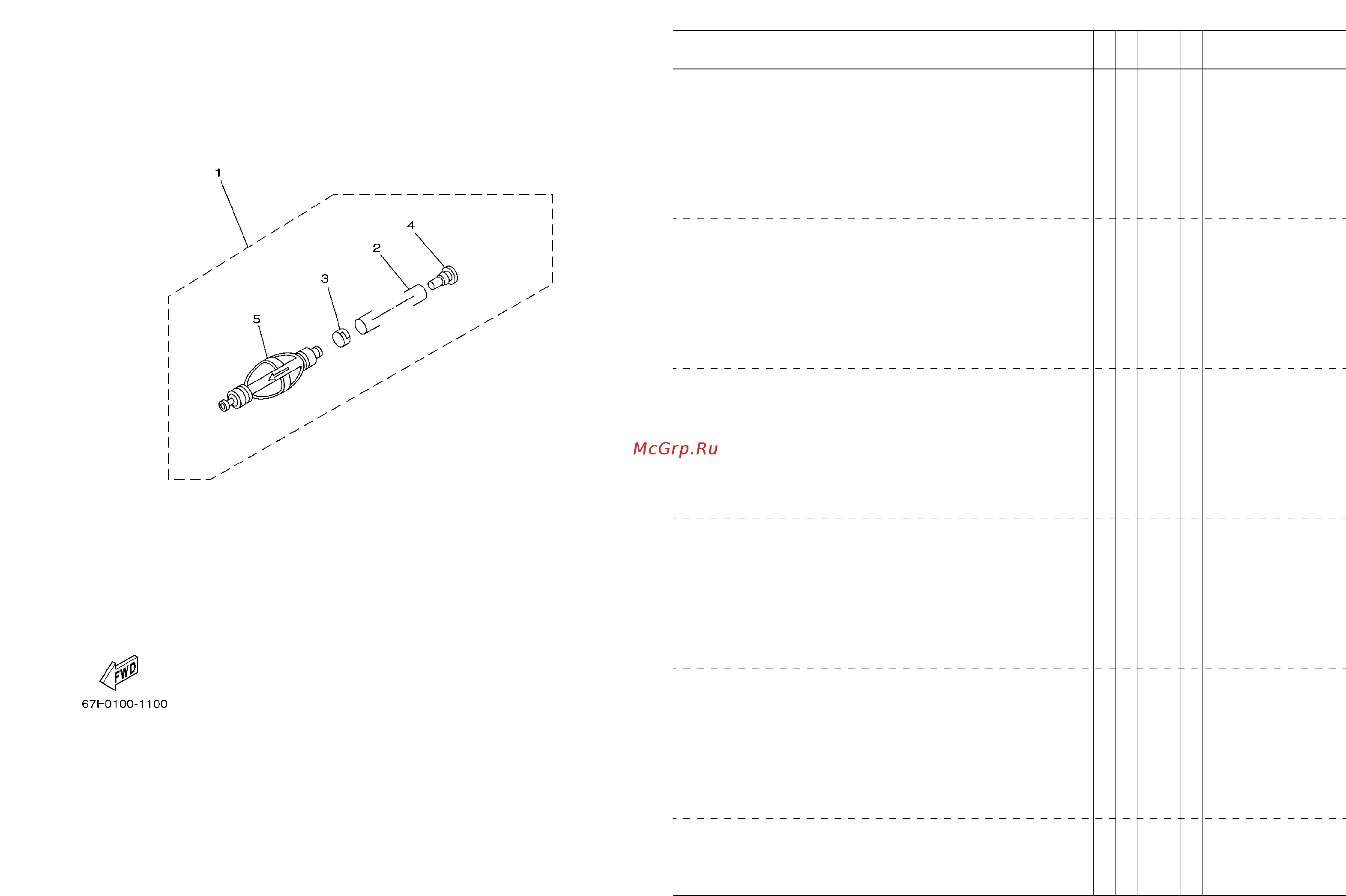

FIG. 15 FUEL 2 COMBUSTIBLE 2
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
6P25
6P35
REMARKS
OBSERVACIONES
1
6Y2–24307–50
FUEL PIPE COMP. 2
MANGUERA COMPL,COMBUSTIBLE 2
11 AP
AP
2
90445–13M01
.HOSE (L2050)
.MANGUERA (L2050)
11
3
6E5–24351–51
.BAND 1
.ABRAZADERA 1
11
4
90480–06M19
.GROMMET
.TAPON
11
5
6Y2–24360–60
.PRIMER PUMP ASSY
.SOPORTE BOMBA
11
