![Yamaha F 250 [12/89] Fig 4 cylinder crankcase 2 cilindro carter 2](/img/pdf.png)
Yamaha F 250 [12/89] Fig 4 cylinder crankcase 2 cilindro carter 2
![Yamaha F 250 [12/89] Fig 4 cylinder crankcase 2 cilindro carter 2](/views2/1241105/page12/bgc.png)
6

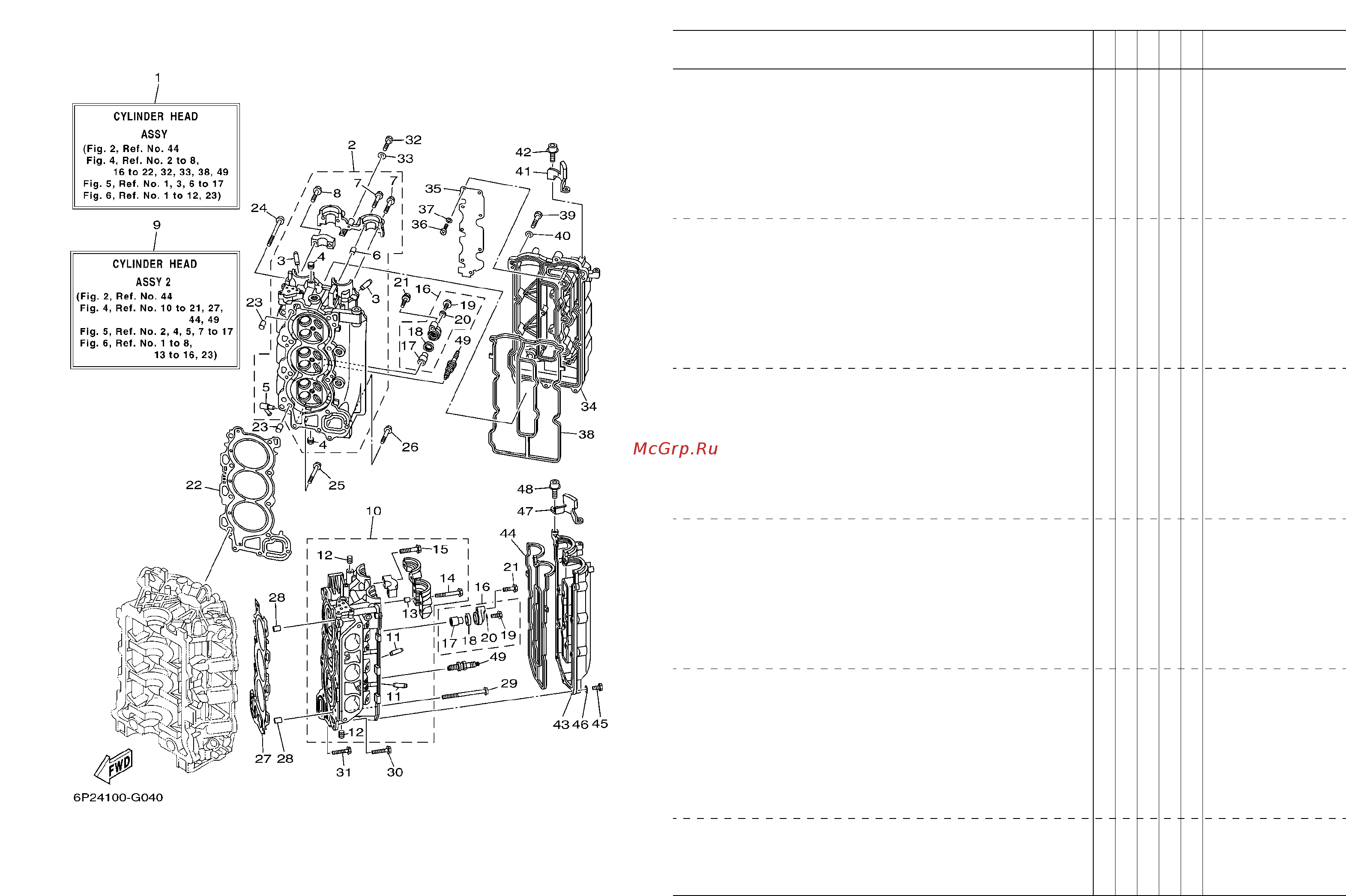

FIG. 4 CYLINDER & CRANKCASE 2 CILINDRO & CARTER 2
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
6P25
6P35
REMARKS
OBSERVACIONES
1
6P2–W009A–02–9S
CYLINDER HEAD ASSY
CILINDRD CULATA COMPLETO
11
2
6P2–11110–01–9S
CYLINDER HEAD ASSY
CULATA DE CILINDRO COMPLETA
11
3
69J–11133–10
.GUIDE, VALVE 1
.GUIA DE VALVULA 1
12 12
4
90344–51019
.PLUG, TAPER SCREW
.TAPON DE TORNILLO AHUSADO
77
5
676–11372–00
.NIPPLE, HOSE
.NIPLE DE MANGUERA
11
6
91809–08006
.PIN, DOWEL
.PASADOR DE CLAVIJA
22
7
90119–07001
.BOLT, WITH WASHER
.TORNILLO CON ARANDELA
44
8
90119–07234
.BOLT, WITH WASHER
.TORNILLO CON ARANDELA
14 14
9
6P2–W009C–02–9S
CYLINDER HEAD ASSY 2
CULATA DE CILINDRO COMPL. 2
11
10
6P2–11120–01–9S
CYLINDER HEAD ASSY 2
CULATA DE CILINDRO COMPL. 2
11
11
69J–11133–10
.GUIDE, VALVE 1
.GUIA DE VALVULA 1
12 12
12
90344–51019
.PLUG, TAPER SCREW
.TAPON DE TORNILLO AHUSADO
33
13
91809–08006
.PIN, DOWEL
.PASADOR DE CLAVIJA
44
14
90119–07235
.BOLT/WASHER-CAM CAPS
.TORNILLO CON ARANDELA
66
15
90119–07234
.BOLT, WITH WASHER
.TORNILLO CON ARANDELA
12 12
16
69J–11301–10
ANODE COVER ASSY
CONJUNTO CUBIERTA DE ANODO
44
17
68V–11325–02
.ANODE
.ANODO
11
18
67F–11328–00
.GROMMET, ANODE
.TAPON
11
19
90105–06M07
.BOLT, FLANGE
.TORNILLO
11
20
90430–06M03
.GASKET
.JUNTA
11
21
97575–08540
BOLT, WITH WASHER
PERNO CON ARANDELA
44
22
6P2–11181–00
GASKET, CYLINDER HEAD 1
JUNTA, DE CULATA 1
11
23
90387–10M08
COLLAR
ESPACIADOR
22
24
90155–10002
SCREW, FLAT FILLISTER
TORNILLO CABEZA PLANA RAN.
88
25
90119–08M91
BOLT, WITH WASHER
TORNILLO CON ARANDELA
22
26
90119–08021
BOLT, WITH WASHER
TORNILLO CON ARANDELA
11
27
6P2–11182–00
GASKET, CYLINDER HEAD 2
EMPAQUE CULATA DE CILINDRO 2
11
