PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Установите четыре резиновые опоры на ножки основания. Установите и за-

крепите штурвалы 1 и 2 (рис.4) перемещения пильного узла. Снимите правую бо-

ковую крышку основания. Закрепите фланец гофрированных шлангов на задней

поверхности основания (рис5). Установите гофрированный шланг ø100мм внутри

основания, одним концом к патрубку пильного механизма, а другим к фланцу, за-

крепив шланг

хомутами. Установите правую боковую крышку основания.

К основному столу прикрепите дополнительные столы. Присоединяемый

стол сначала слегка зажмите в положении выше основного стола. При помощи

деревянного бруска и молотка выровняйте разницу в высоте между столами и

прочно их зажмите их (рис 6). Внимание! Для устойчивости станка обязатель-

но установите

к торцу дополнительного стола (сталь) раздвижную опору.

Вращая штурвал подъема, подни-

мите пильный узел в крайнее верхнее

положение. Установите и закрепите

подрезной диск (рис. 7). Установите

защитный кожух пильного диска и гоф-

рированный шланг ø35мм, одним кон-

цом к патрубку защитного кожуха, а

другим к фланцу, закрепив его хомута-

ми (

рис.8). Установите крючок для под-

держки шланга к торцу дополнитель-

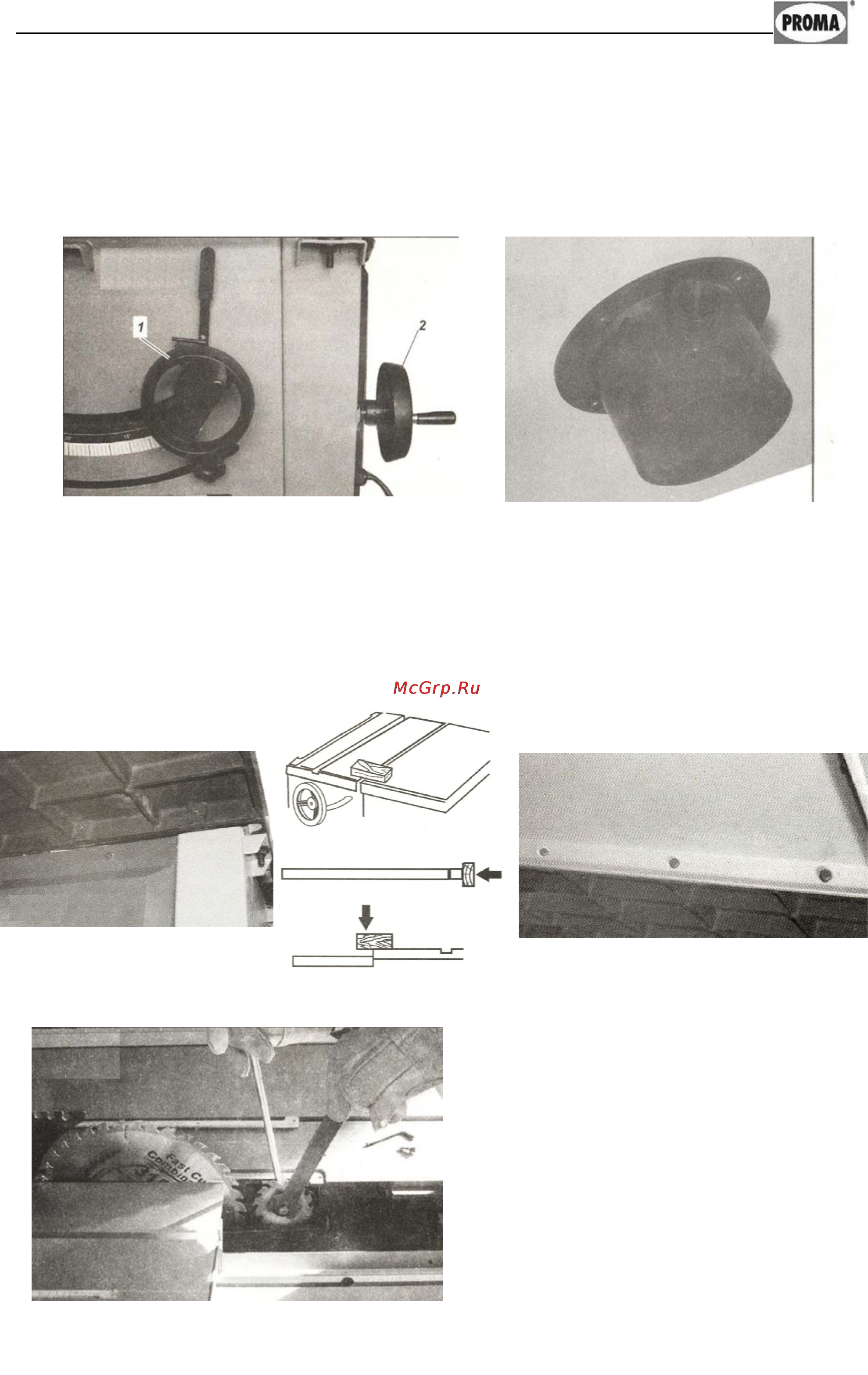

Рисунок 4. Рисунок 5.

Рисунок 6.

Рисунок 7.
