PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

ного стола (сталь) (рис.9).

Установите подвижный стол с направляющей на основание станка и закре-

пите зажимами (рис. 10). При помощи стопоров (С) в кронштейне отрегулируйте

горизонтальное положение подвижного стола относительно основного стола, а

при необходимости отрегулируйте положение кронштейна крепления. Ослабьте

болты (А) и регулировочным болтом (В) опустите или поднимите кронштейн.

Установите раздвижную опору на направляющую подвижного стола (рис. 11).

Установите на подвижной стол рукоятку для перемещения стола (D) и стопор (E)

(рис.12).

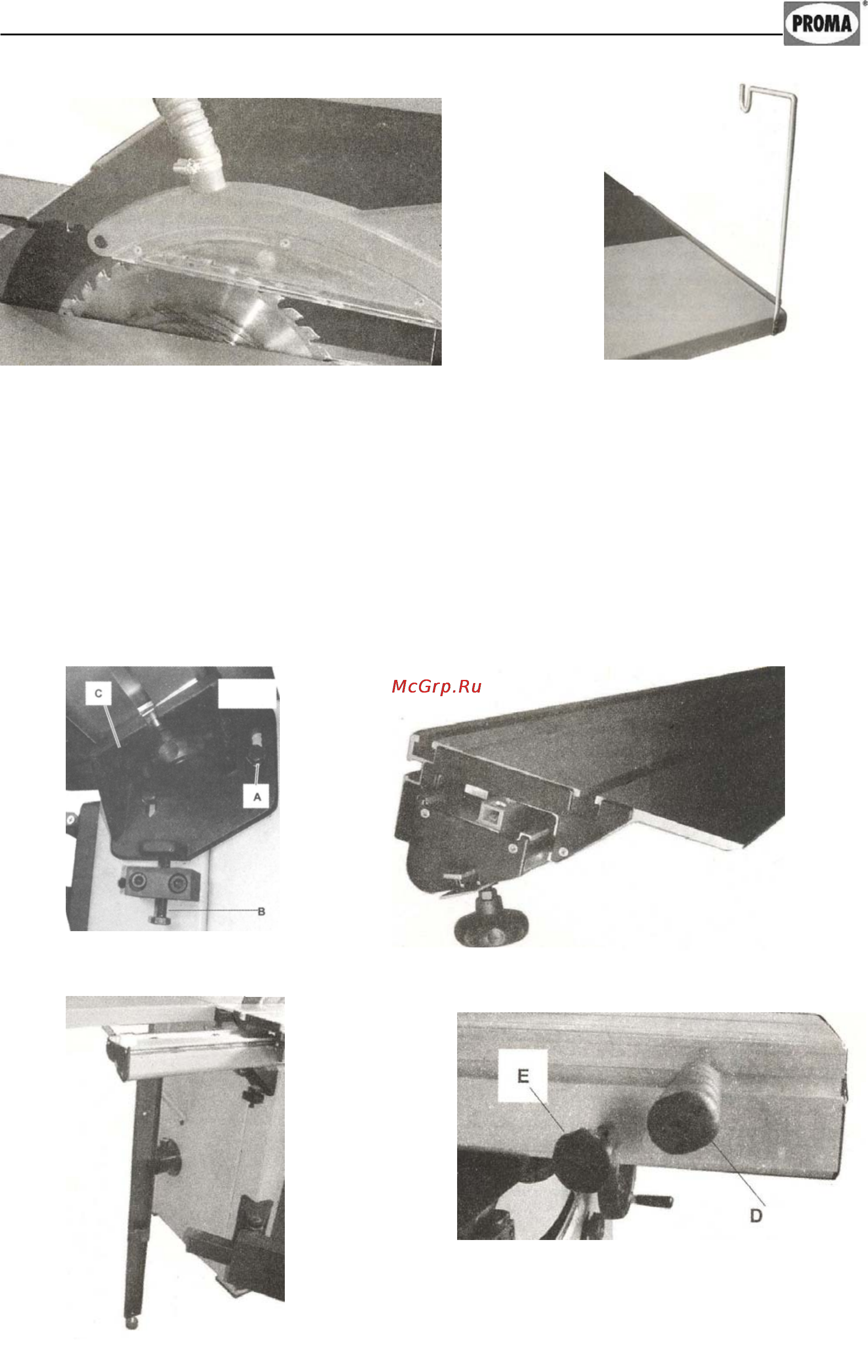

Рисунок 8. Рисунок 9.

Рисунок 10.

Рисунок 11.

Рисунок 12.
