Прикрепите подвижный кронштейн каретки к основанию станка и установи-

те упор каретки А (рис. 13).Установите каретку, закрепив её к торцу подвижного

стола (при помощи стопоров, вставьте их в паз стола и закрутите) и к подвижно-

му кронштейну (при помощи упора). Гайками (С) отрегулируйте горизонтальное

положение каретки относительно подвижного стола. Закрепите пластину

с роли-

ком к каретке (рис.14). Установите задний стол, закрепив его к торцу основного

стола (при помощи болтов) и к задней крышке основания стола (при помощи опо-

ры).

В отверстиях в торцах столов установите болты M8×25 с квадратной голов-

кой, головкой наружу стола. На квадратные головки

болтов установите направ-

ляющую упора (спереди станка) и профиль жесткости соединения дополнитель-

ных столов (сзади станка) и зажмите их гайками болтов (рис. 15). Установите пе-

редвижной упор на направляющую (рис. 16). Прикрепите к упору механизм точ-

ного перемещения упора 1 (рис.17).

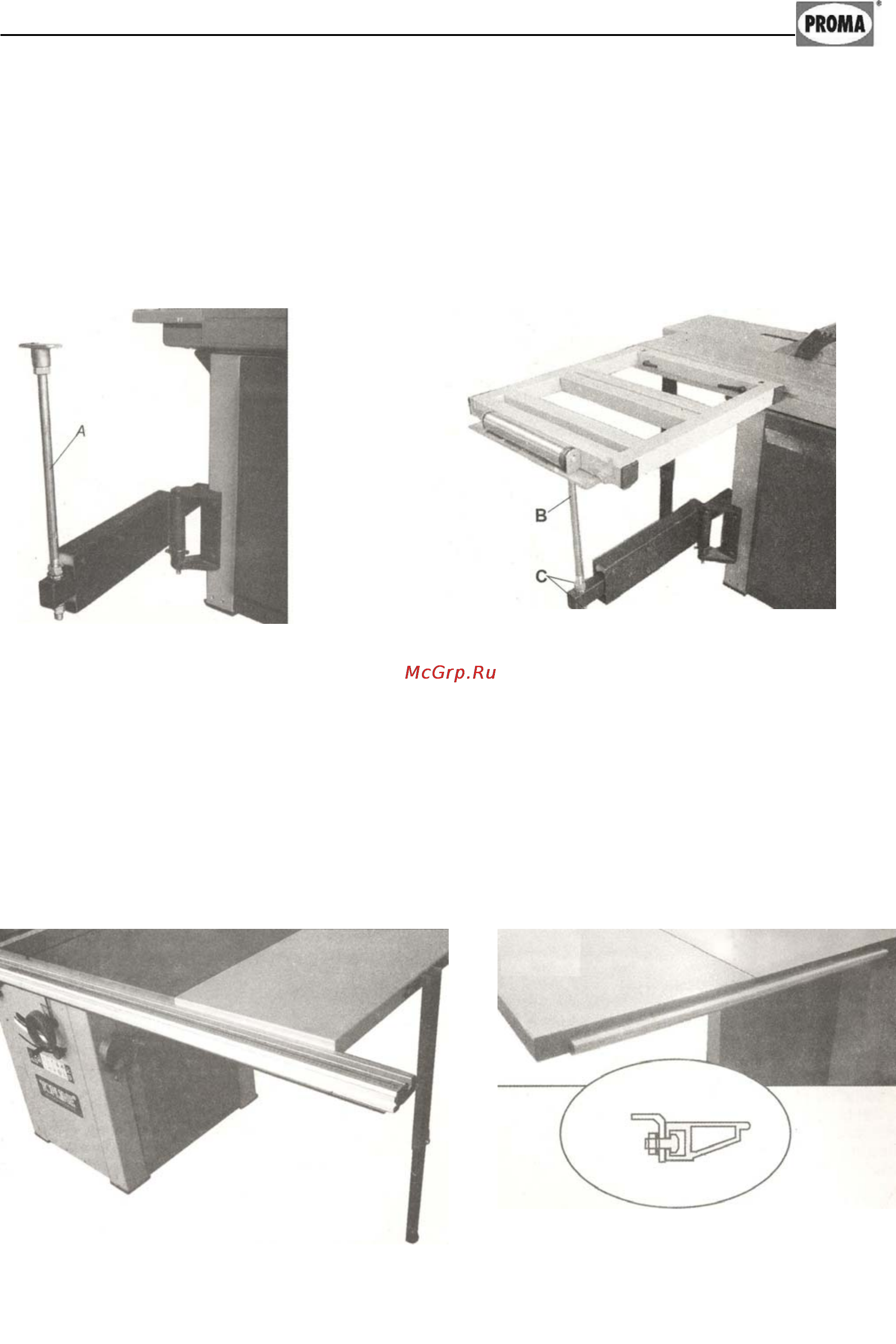

Рисунок 14.

Рисунок 13.

Рисунок 15.
