8

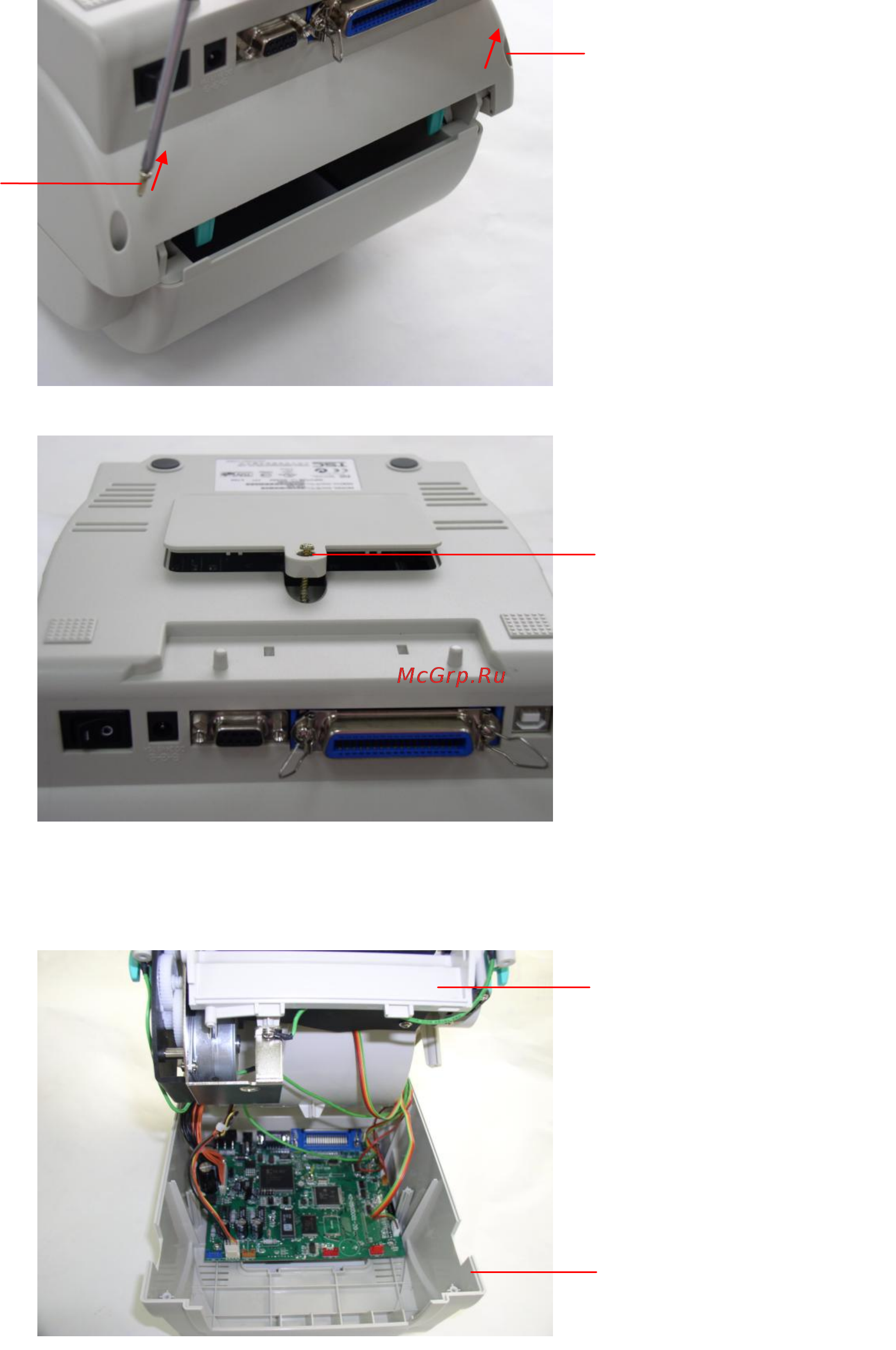

5. Отверните винт на крышке карты памяти.
6. Поднимите рычаги открытия верхней крышки, удерживая нижнюю крышку,
чтобы отделить нижнюю внутреннюю крышку от нижней крышки.
7. Протяните красный разъем жгута проводов через кабельное отверстие в
передней части нижней внутренней крышки. Вставьте красный разъем жгута
проводов модуля отделения в положение JP17 на основной плате. Установите
Извлеките винт
Нижняя
внутренняя
крышка
Нижняя крышка
Извлеките винт
Винт
