7
6. Медленно закройте верхнюю крышку принтера и убедитесь, что рычаги
надежно фиксируются.
Примечание. Если крышка закрыта и зафиксирована ненадежно, это
приведет к низкому качеству печати.

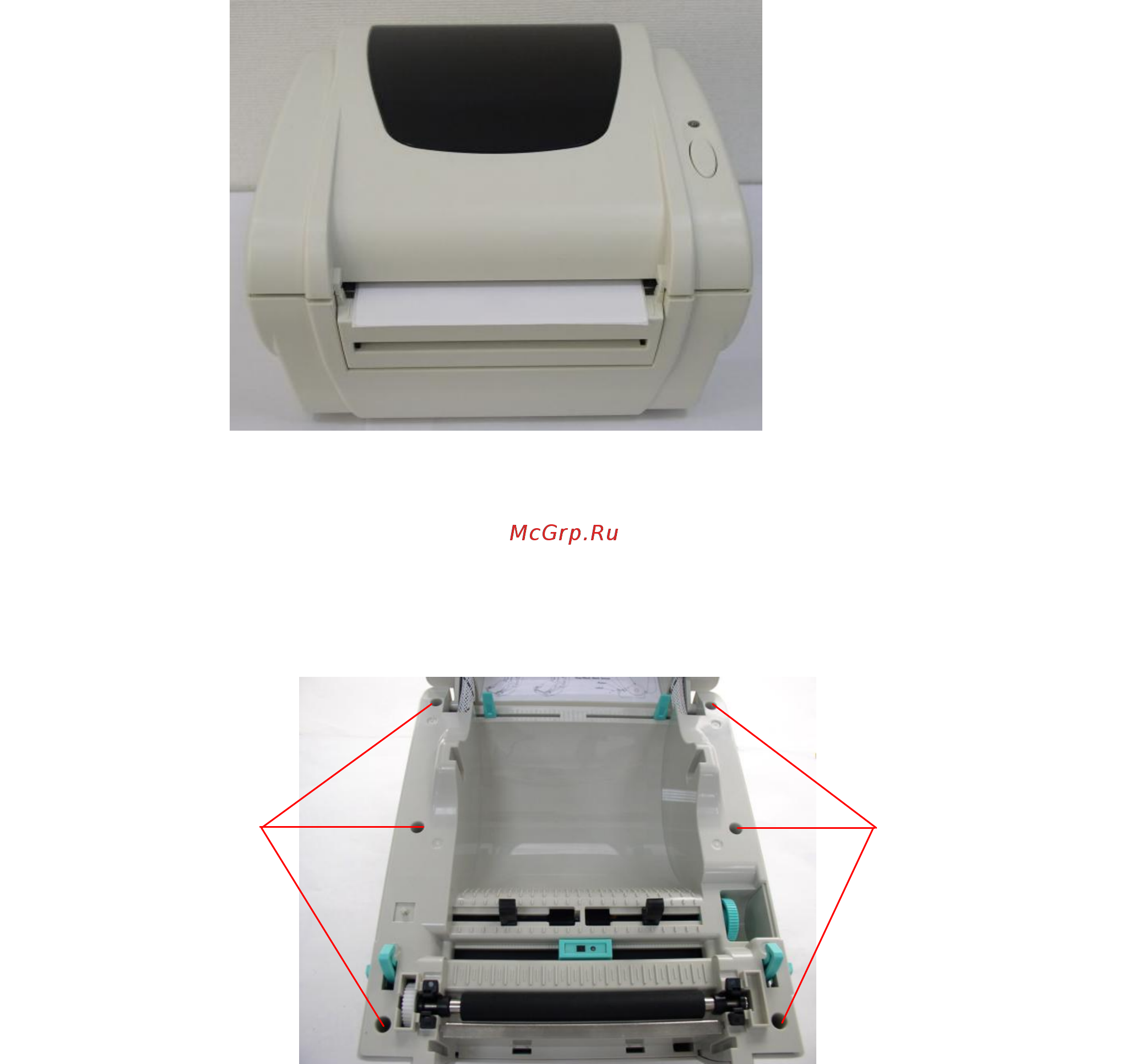

Рис. 8. Полностью закройте верхнюю крышку
3.3 Установка узла отделения (дополнительная принадлежность)
1. Откройте верхнюю крышку.
2. Отверните 6 винтов в нижней внутренней крышке.
3. Переверните принтер.
4. Отверните 2 винта в нижней внутренней крышке.
Винт
Винты
