- 10 -

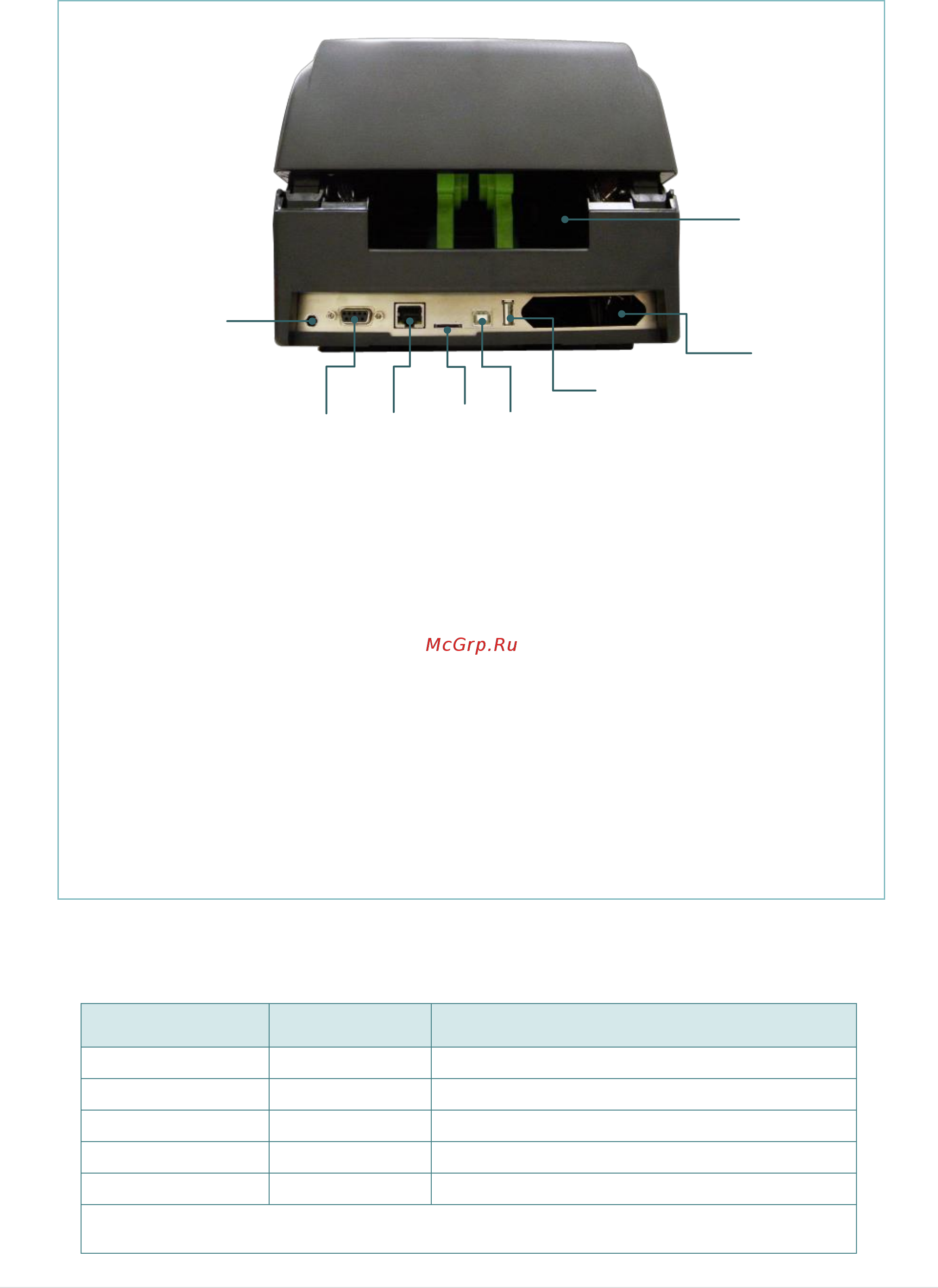

2.2.3 Вид сзади
Примечание
* Ниже приведены характеристики рекомендованных карт SD.
Тип карты SD
Емкость карты
SD
Одобренный производитель карты SD
V1.0, V1.1
MicroSD 128 МБ
Transcend, Panasonic
V1.0, V1.1
MicroSD 256 МБ
Transcend, Panasonic
V1.0, V1.1
MicroSD 512 МБ
Transcend, Panasonic
V1.0, V1.1
MicroSD 1 ГБ
Transcend, Panasonic
V2.0 SDHC КЛАСС 6
MicroSD 4 ГБ
Transcend
- Для карты SD поддерживается файловая система DOS FAT.
- Папки и файлы, записываемые на карту SD, должны иметь формат имени файла 8.3.
1. Гнездо питания
2. Порт RS-232C
3. Порт Ethernet
4. * Слот для карты памяти microSD
5. Порт USB
6. USB-хост
7. Порт Centronics
8. Внешний входной лоток для носителя
Порты показаны только для иллюстрации. Установленные на устройстве
разъемы интерфейса см. в описании технических характеристик данного
устройства.
1
3
2
4
По
рт
US
B
7
Порт
USB
6
8
5
Пе
ча
та
ю
щ
ая
го
ло
вк
а
