- 32 -
Самодиагностика
После калибровки датчика высечки (черной метки) принтер распечатает свою конфигурацию.
Распечатка самодиагностики позволяет проверить наличие повреждений нагревательных элементов,
конфигурацию принтера и свободный объем памяти.

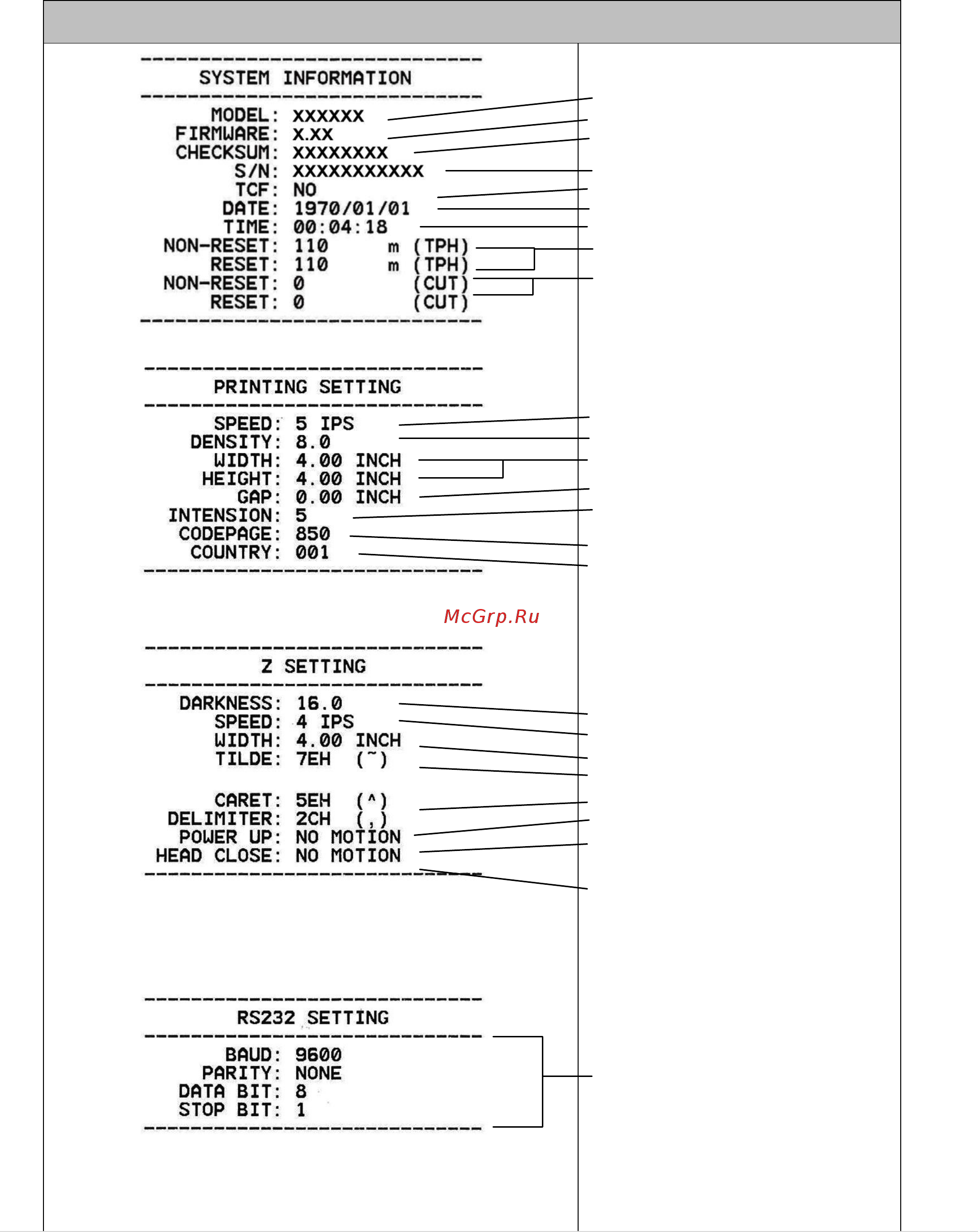

Распечатка самодиагностики
Наименование модели
Версия прошивки
Контрольная сумма прошивки
Серийный номер принтера
Файл конфигурации
Системная дата
Системное время
Наработка (метры)
Счетчик разрезов
Скорость печати (дюймов/с)
Насыщенность печати
Размер этикетки (дюймы)
Расстояние высечки (дюймы)
Интенсивность высечки
(черной метки)
Code page (Кодовая страница)
Код страны
Конфигурация ZPL
Насыщенность печати
Скорость печати (дюймов/с)
Размер этикетки
Префикс управления
Префикса формата
Префикс разделителя
Действие с носителем при
включении питания
Действие при закрытии головки
принтера
Примечание
ZPL эмулирует язык Zebra
®
.
Конфигурация
последовательного порта
RS232
