- 30 -

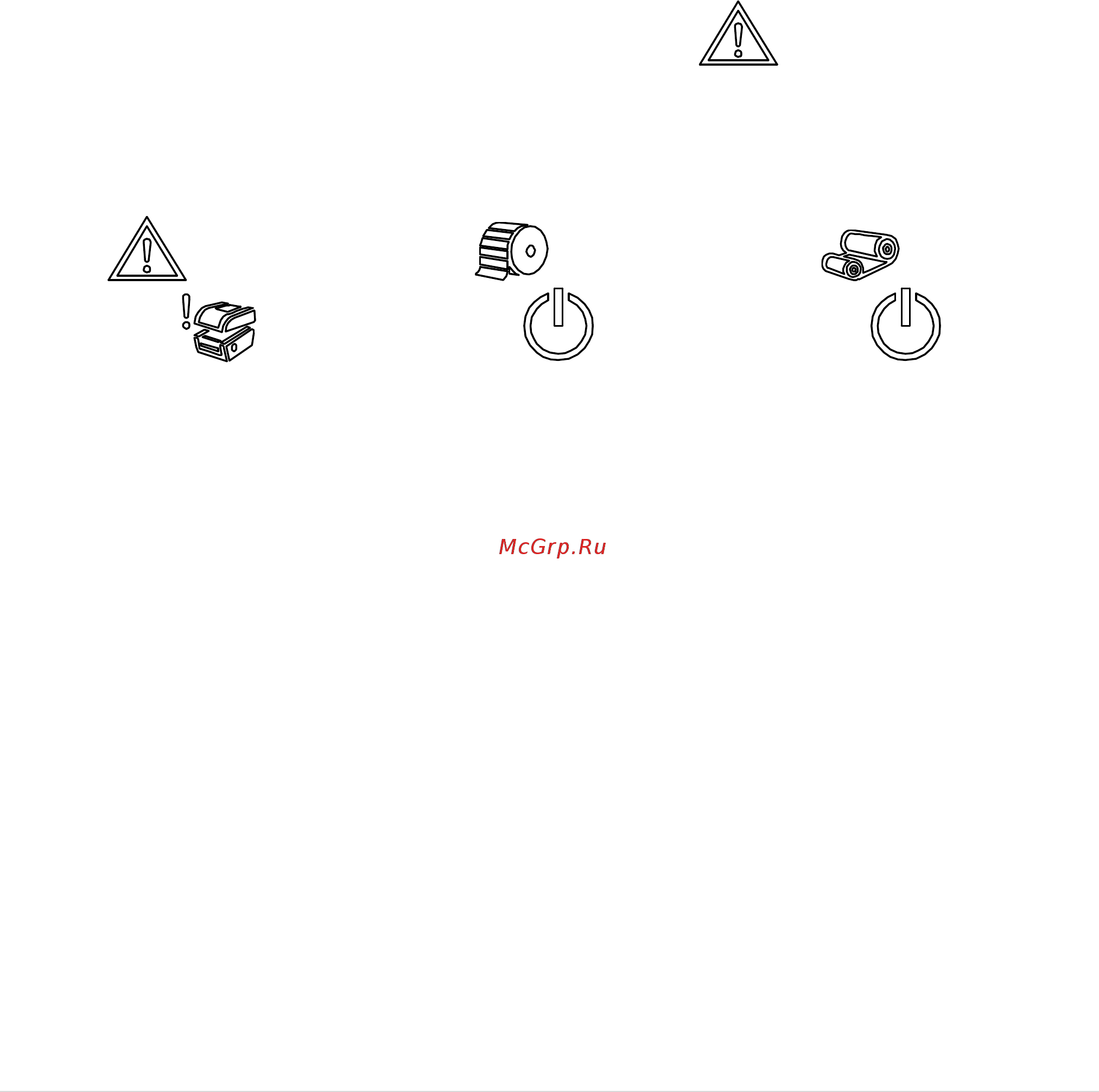

5.1 Калибровка датчика ленты и датчика высечки (черной метки)
Чувствительность датчика высечки/черной метки должна быть отрегулирована в указанных ниже
случаях.
1. При вводе нового принтера в эксплуатацию.
2. При смене типа этикеток.
3. Инициализация принтера
Выполните описанные ниже действия для регулировки датчика ленты и высечки/черной метки.
1. Переведите выключатель питания в положение «выключено».
2. Удерживая нажатой кнопку, переведите выключатель питания в положение «включено».
3. Отпустите кнопку, когда замигает красным цветом индикатор .
С помощью этого действия будет выполнена регулировка чувствительности датчика ленты и
датчика высечки/черной метки.
Показания индикаторов будут изменяться в следующем порядке:
красный (мигает 5 раз) красный (мигает 5 раз) красный (мигает 5
раз) красный (мигает 5 раз) зеленый (мигает 5 раз) зеленый
(светится непрерывно)
Примечание
Выберите датчик высечки или черной метки, послав команду GAP или BLINE принтеру, до
выполнения регулировки датчика.
Для получения дополнительной информации о команде GAP и BLINE см. руководство по
программированию TSPL2.
