- 34 -
Режим дампа

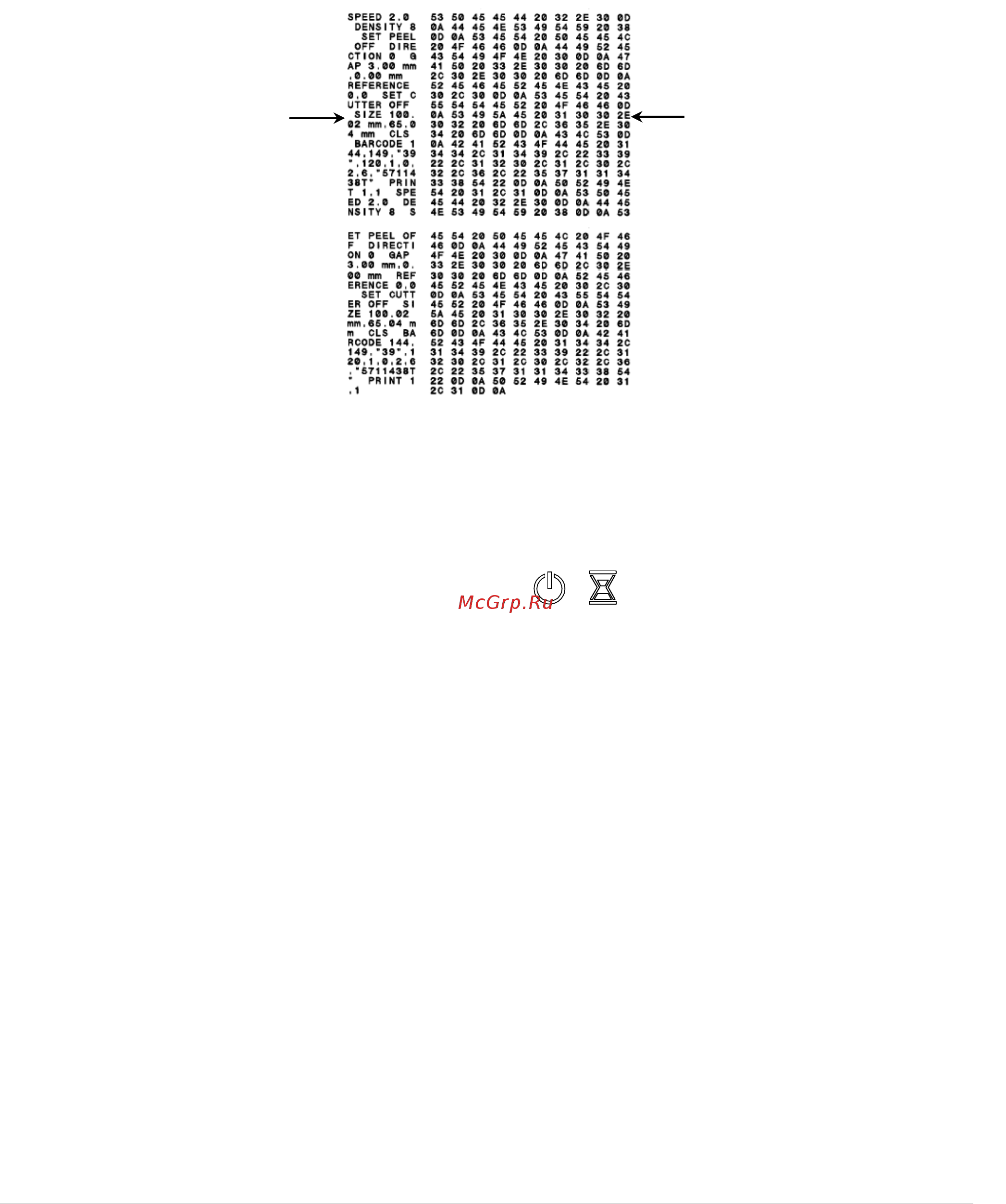

После печати конфигурации принтера он переходит в режим печати дампа. В режиме печати дампа
все символы печатаются в 2 столбца, как показано ниже. Слева печатаются символы, полученные от
хоста, а справа — соответствующие шестнадцатеричные коды символов. Это позволяет
пользователям или инженерам проверять и отлаживать программу.
Примечание
1. Для печати дампа необходима бумага шириной 10 см (4 дюйма).
2. В режиме дампа будут светиться индикаторы и .
3. Для перевода принтера в режим нормальной печати его необходимо выключить и снова
включить.
Данные ASCII
Шестнадцатеричные данные,
относящиеся к левому столбцу
данных ASCII.
