- 22 -

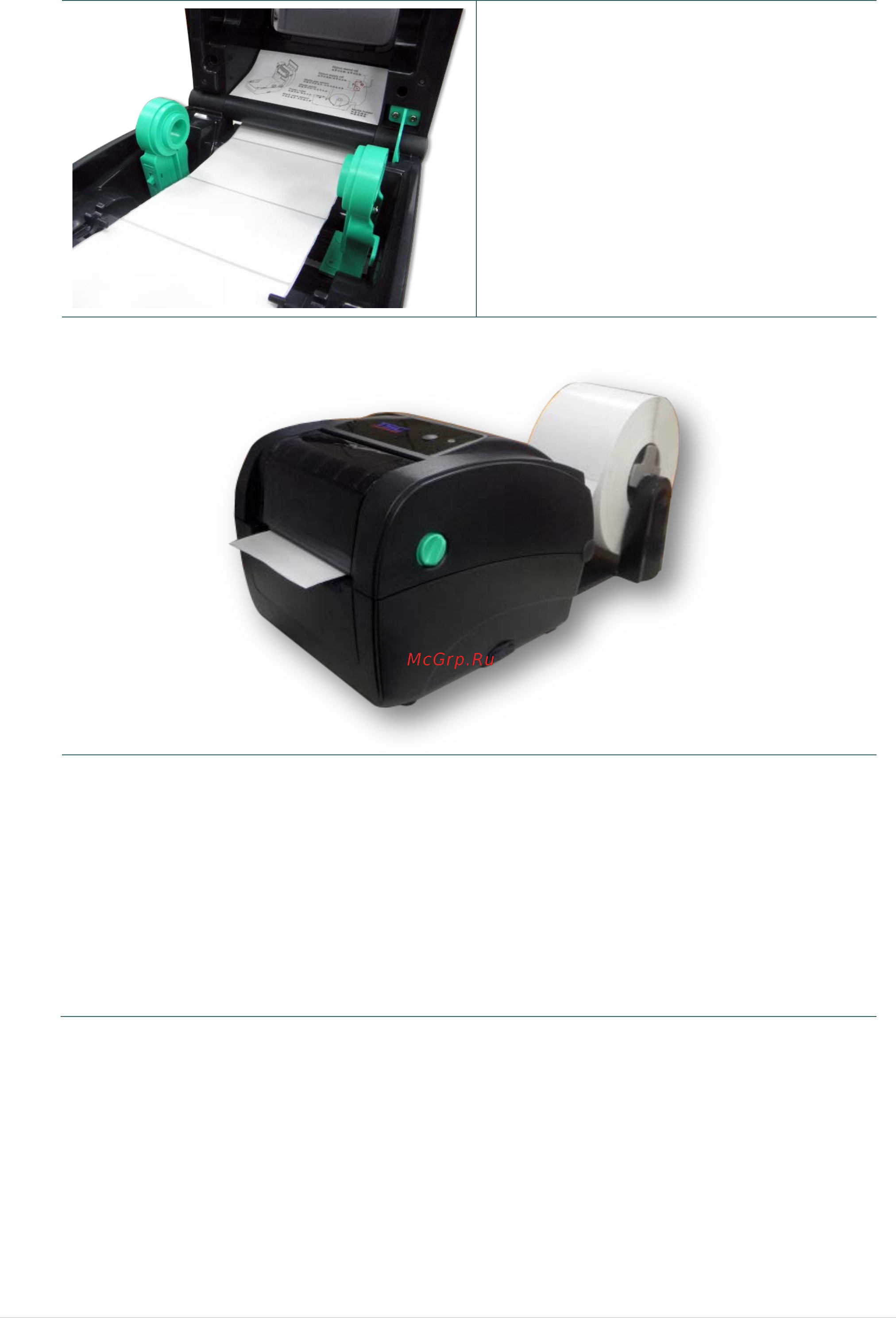

4. Протяните носитель через задний
внешний входной лоток для этикеток. И
протяните бумагу запечатываемой
стороной вверх через датчик носителя и
поместите конец рулона этикеток на
бумагоопорный валик. Переместите
направляющие носителя в соответствии
с шириной этикеток, повернув ручку
регулятора направляющей.
5. Выведите опору верхней крышки из зацепления и аккуратно закройте верхнюю крышку.
6. Используя «Diagnostic Tool» (Программу диагностики) или функцию меню ЖКД, задайте
тип датчика носителя и откалибруйте выбранный датчик.
Примечание
После замены носителя откалибруйте датчики высечки и черной метки.
Дополнительные сведения см. в кратком руководстве для Утилиты диагностики.
(Запустите Diagnostic Tool (Программу диагностики) Перейдите на вкладку «Printer
Configuration» (Конфигурация принтера) Нажмите кнопку «Calibrate Sensor»
(Калибровка датчика))
Описание функции меню ЖКД см. в разделе 6.
