TSC TC200 [30/73] Укладка носителя в режиме снятия защитной пленки дополнительно
![TSC TC210 [30/73] Укладка носителя в режиме снятия защитной пленки дополнительно](/views2/1244114/page30/bg1e.png)
- 23 -

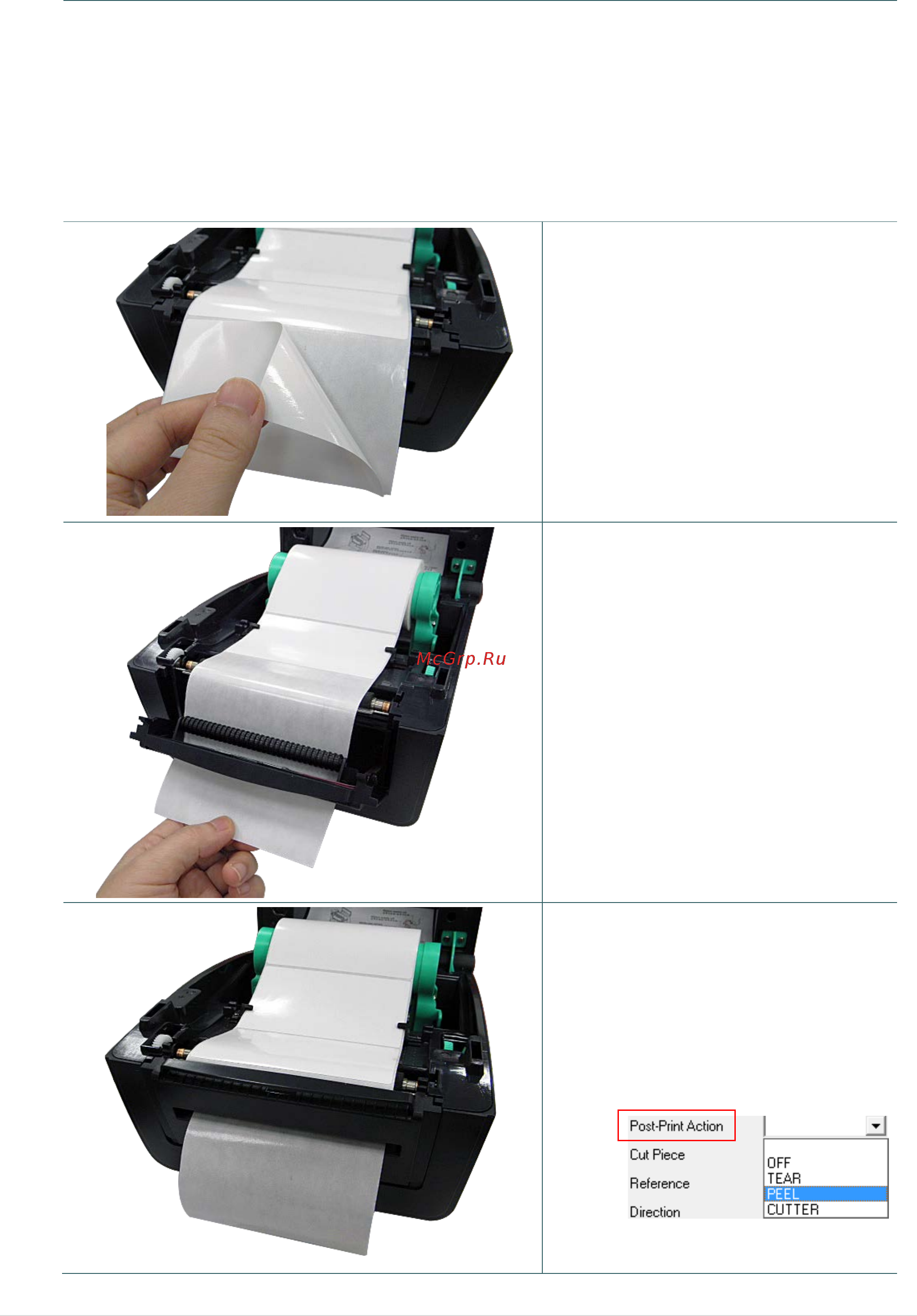

3.4.3 Укладка носителя в режиме снятия защитной пленки (дополнительно)
1. Инструкции по загрузке носителя см. в разделе 3.3.1.
2. Используя «Diagnostic Tool» (Программу диагностики) или функцию меню ЖКД, задайте
тип датчика носителя и откалибруйте выбранный датчик.
Примечание
Во избежание замятия бумаги перед загрузкой носителя в режиме снятия
защитной пленки откалибруйте датчик зазора/черной метки.
После замены носителя откалибруйте датчики высечки и черной метки.
3. Откройте крышку принтера.
Протяните этикетку через
переднюю щель принтера и
уберите другие этикетки, оставьте
только защитную пленку.
4. Откройте крышку модуля для
снятия защитной пленки. Вставьте
защитную пленку в щелевое
отверстие в крышке модуля снятия
защитной пленки.
5. Закройте крышку модуля для
снятия защитной пленки.
Используя DiagTool (Программу
диагностики) или функцию меню
ЖКД, включите режим снятия
защитной пленки.
