- 28 -
4.3 Настройка интерфейса Ethernet с помощью Diagnostic Tool
(Программы диагностики)
Diagnostic Utility (Утилита диагностики) находится на компакт-диске в папке «Utilities».
Диагностическая программа позволяет настроить интерфейс Ethernet по интерфейсам RS-232, USB
и Ethernet. Далее приведены указания по настройки интерфейса Ethernet посредством этих трех
интерфейсов.
4.3.1 Настройка интерфейса Ethernet посредством интерфейса USB
1. Подключите принтер к компьютеру посредством кабеля USB.
2. Установите выключатель питания в положение «Вкл.».

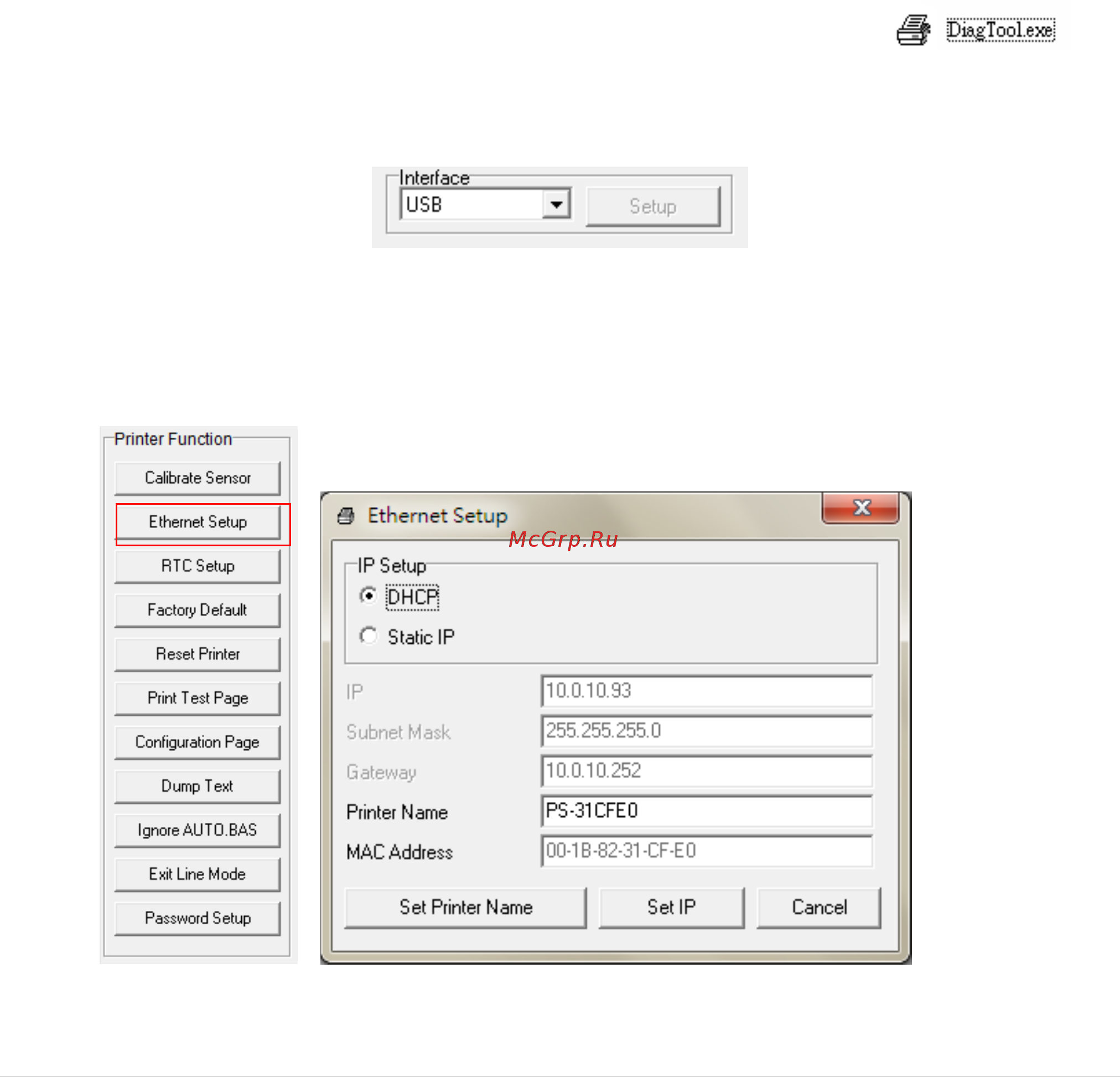

3. Запустите Diagnostic Utility (Утилиту диагностики), дважды щелкнув значок .
4. По умолчанию в диагностической программе выбран интерфейс USB. Если принтер подключен к
компьютеру по интерфейсу USB, в поле интерфейса не требуется изменять настройку.
5. Нажмите кнопку «Ethernet Setup» (Настройка Ethernet) в группе «Printer Function» (Функции
принтера) на вкладке «Printer Configuration» (Конфигурация принтера), чтобы настроить IP-адрес,
маску подсети и шлюз для встроенного порта Ethernet.
