Для установки ленты в принтер выполните указанные ниже действия.
1. Нажмите на окошко доступа к ленте, чтобы разблокировать и открыть крышку.
2. Установите бумажную втулку на шпиндель перемотки ленты.
3. Закрепите бумажную втулку перемотки ленты на передних сердечниках.
4. Закрепите ленту на шпинделе подачи ленты.
5. Закрепите шпиндель подачи ленты на задних сердечниках.
6. Пропустите переднюю часть ленты поперек печатающей головки.
7. Прикрепите начальный участок ленты к шпинделю перемотки ленты.
8. Проворачивайте бумажную втулку перемотки ленты до тех пор, пока
начальный участок ленты полностью не закроется черной частью ленты.
9. Закройте окошко доступа к ленте

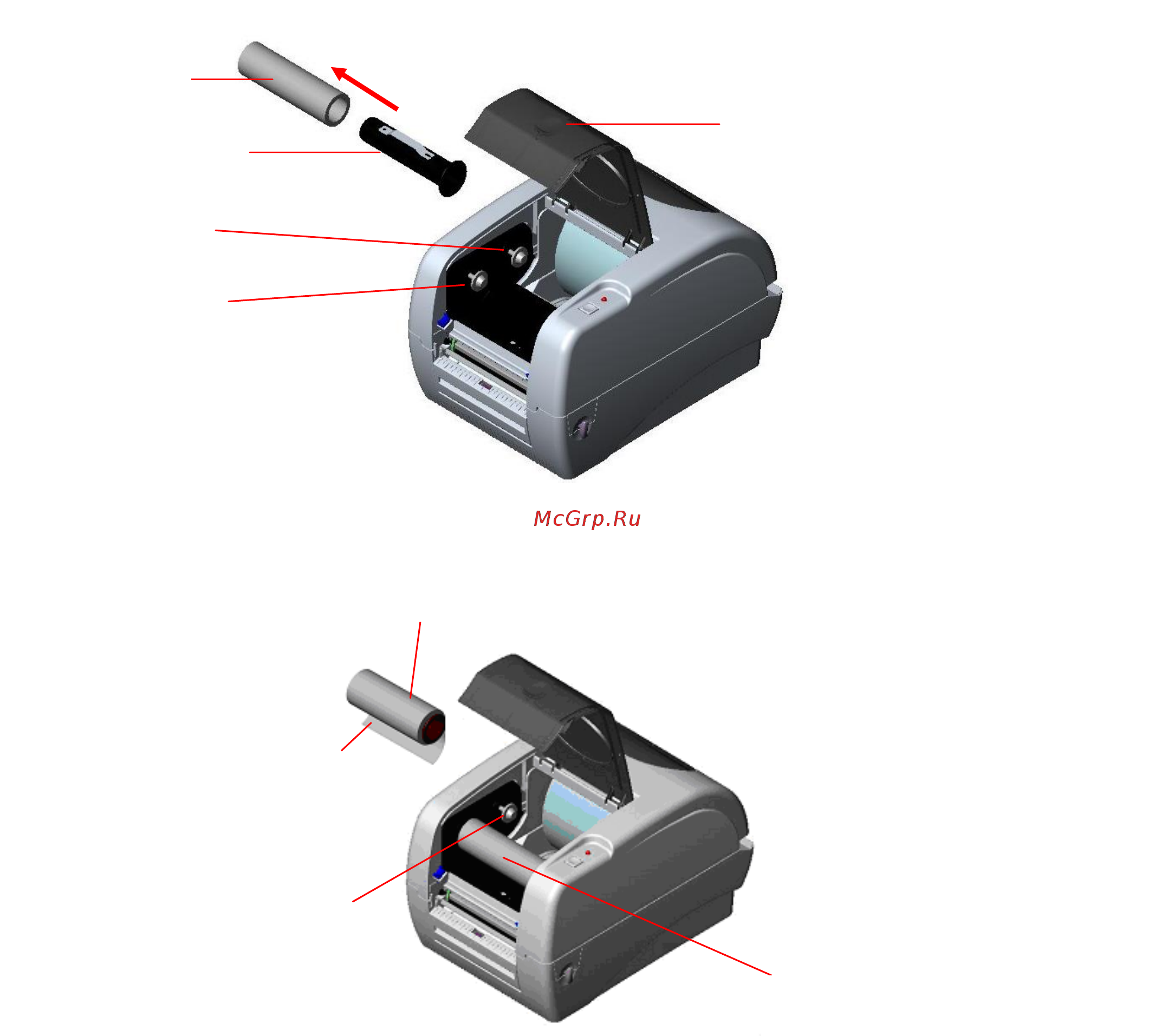

Рис. 4 Установка ленты (I)
Рис. 5 Установка ленты (II)
Шпиндель
ленты
Передний
сердечник
Бумажный
рулон
Задний
сердечник
Крышка доступа к
ленте
Задний сердечник
Начальная часть
ленты
Шпиндель подачи
ленты
Ribbon Rewind Spindle with Paper Core
