10

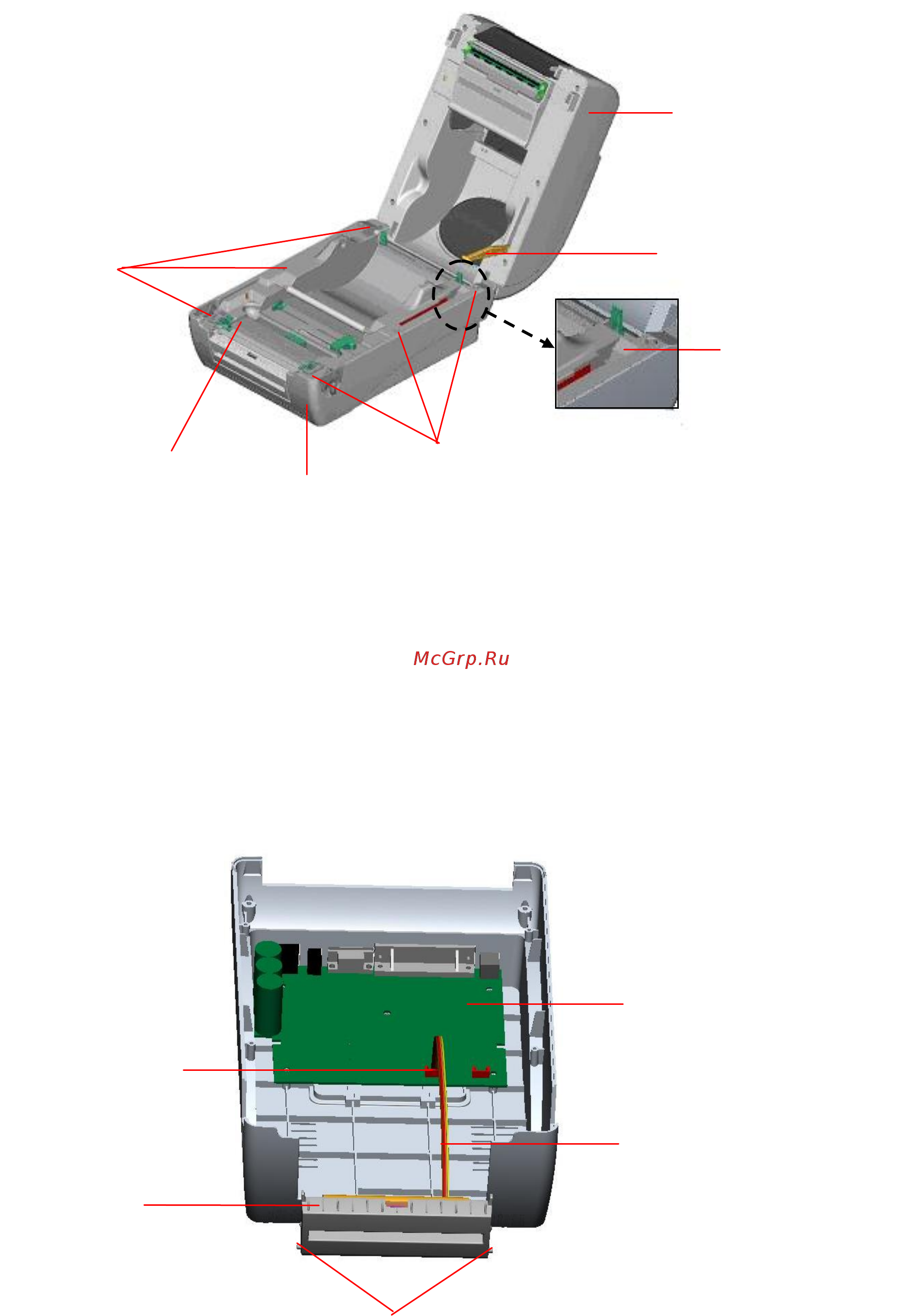

Рис. 13. Отверните 6 винтов нижней внутренней крышки
4. Переверните принтер. Отверните два винта петли и один винт на крышке
карты памяти.
5. Поднимите рычаги открытия верхней крышки, удерживая нижнюю крышку,
чтобы отделить нижнюю внутреннюю крышку от нижней крышки.
6. Пропустите кабель через углубление. Подсоедините кабель панели отделения
к 5-контактному разъему печатной платы принтера.
Панель отделения
Кабель панели отделения
5-контактный разъем
PCB
Выступ
Нижняя крышка
Винты
Нижняя
внутренняя
крышка
Верхняя
крышка
Винты
Опора верхней
крышки
Канавка
