15

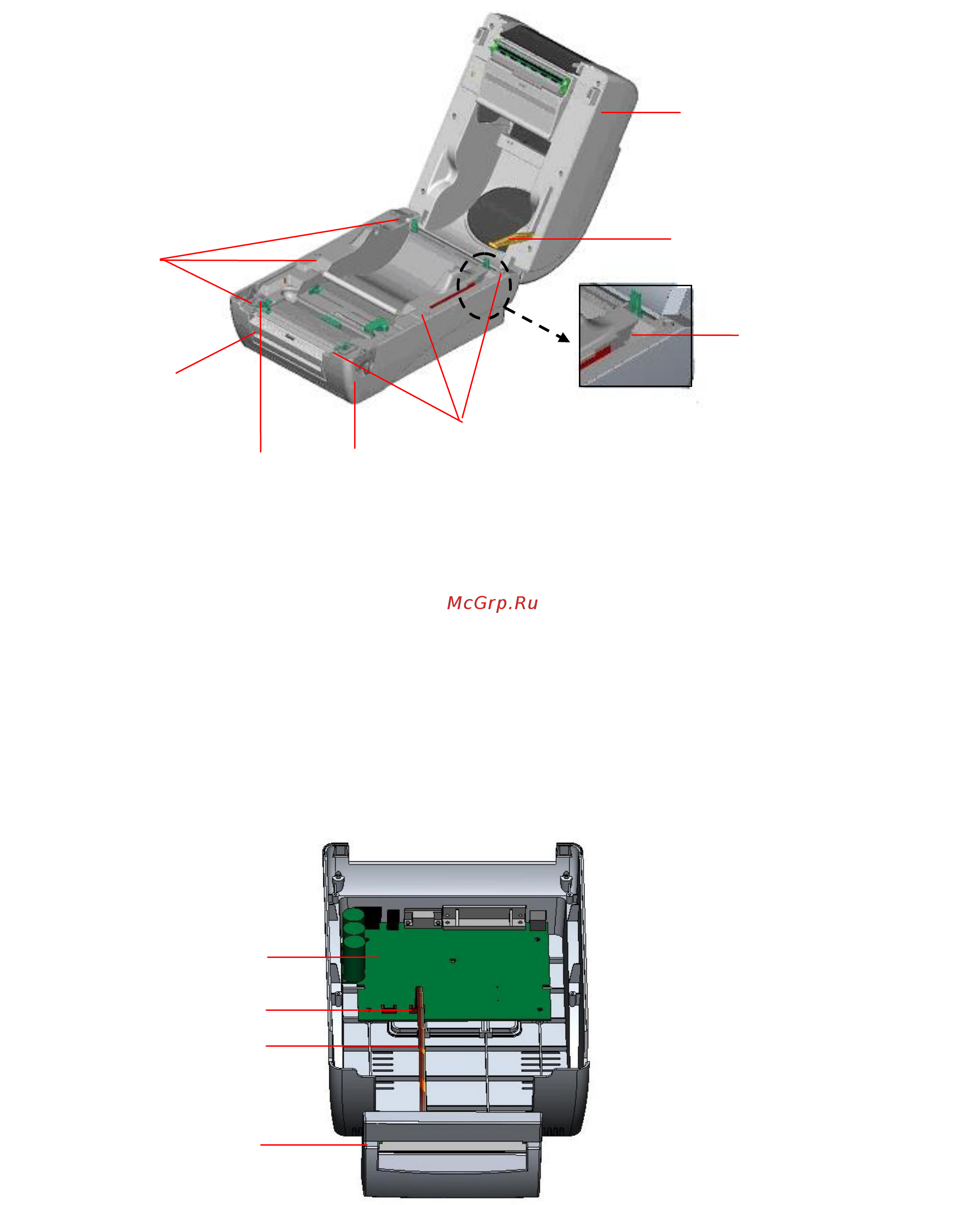

Рис. 23. Отверните 6 винтов нижней внутренней крышки
5. Переверните принтер и отверните два винта навесок петлей нижней крышки.
Отверните винт крышки карты памяти.
6. Чтобы отделить нижнюю внутреннюю крышку от нижней крышки, большими
пальцами удерживайте нижнюю крышку, а указательными поднимите рычаги
открытия верхней крышки.
7. Пропустите кабель через углубление. Подключите кабель модуля резака к
4-контактному разъему печатной платы принтера
Рис. 24. Установка модуля резака
PCB
4-контактный разъем
Кабель резака
Резак
Cortador
Винты
Верхняя крышка
Винты
Опора верхней крышки
Канавка
Нижняя крышка
Нижняя внутренняя
крышка
Передняя
панель
