- 12 -

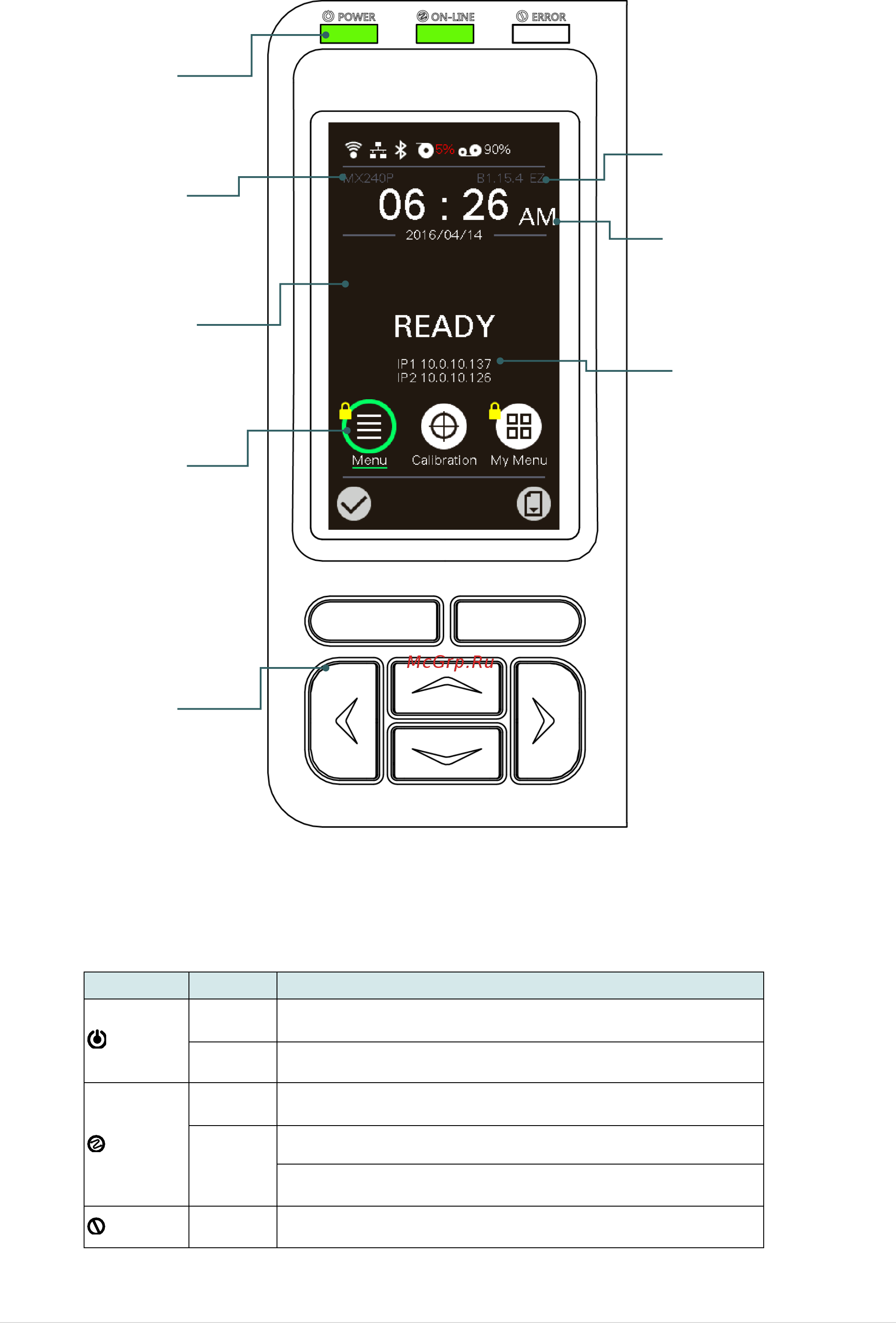

2.3. Панель управления
2.3.1. Светодиодные индикаторы и кнопки
Индикатор
Статус
Значение
POWER
Не
светится
Питание принтера выключено
Светится
Питание принтера включено
ON-LINE
Светится
Принтер готов
Мигает
Принтер приостановлен
Принтер получает данные
ERROR
Не
светится
Принтер готов
Индикаторы
Сенсорн
ый экран
Кнопка
Значки
Модель
принтера
Версия
встроенного ПО
принтера
Дата и время
IP1: Ethernet
IP2: Wi-Fi
Содержание
