- 29 -
Регулируем
ые детали
принтера
Каждая рукоятка для регулировки давления печатающей головки имеет 5 позиций.
При вращении рукоятки по часовой стрелке давление печатающей головки
увеличивается. При вращении рукоятки против часовой стрелки давление
печатающей головки уменьшается.

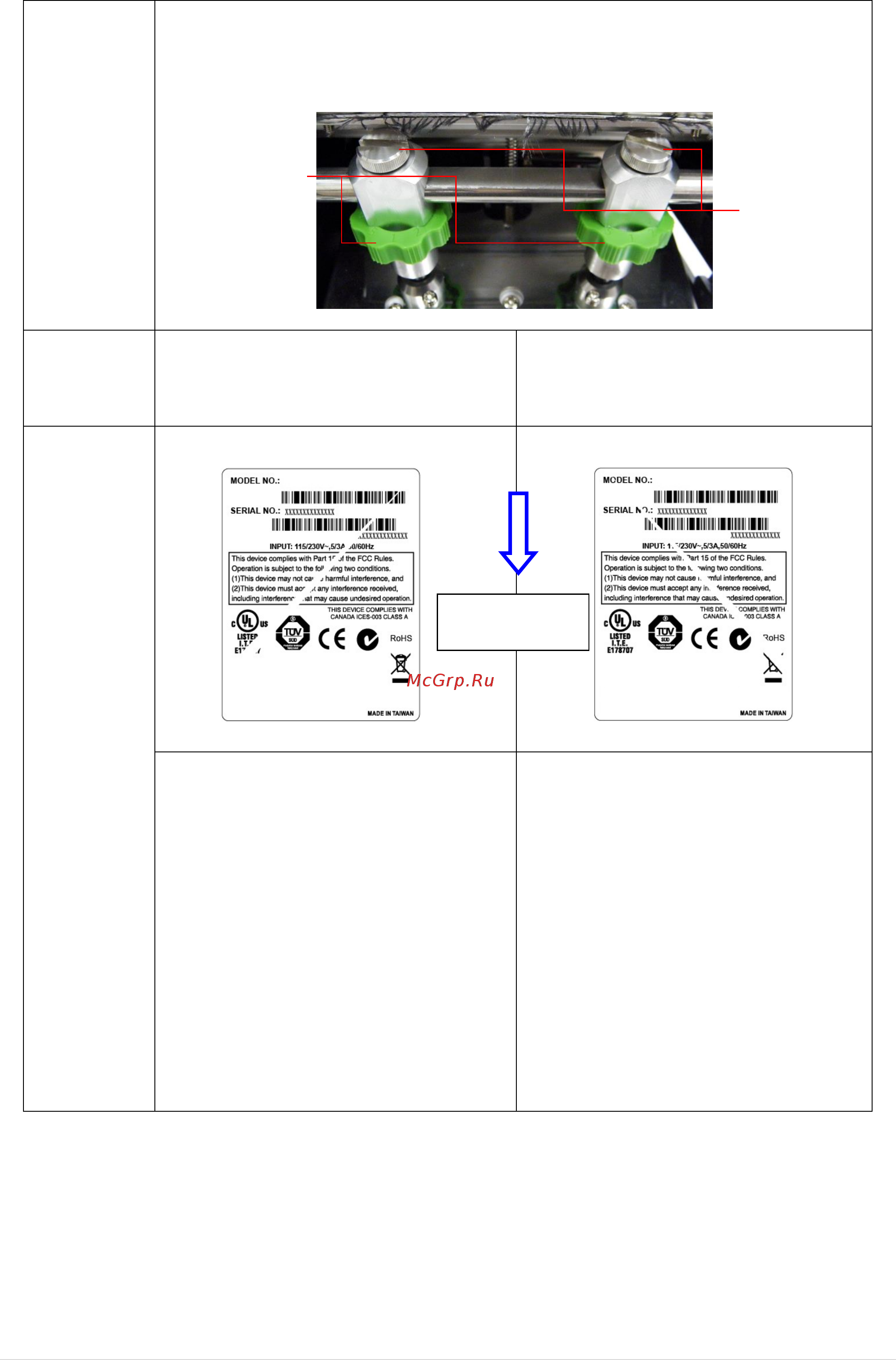

Признак
неполадки
1. Образуются складки от нижнего
левого до верхнего правого угла
этикетки («ˊ»).
2. Образуются складки от нижнего
правого до верхнего левого угла
этикетки («ˋ»)
Пример
складки
Если складка на этикетке начинается в
нижнем левом углу и проходит до
верхнего правого угла, выполните
регулировку, как указано ниже.
1. Уменьшите давление с помощью
правой рукоятки регулировки давления
печатающей головки на 1 позицию, а
затем проверьте, не исчезла ли складка,
повторив печать.
2. Если правая рукоятка регулировки
прижима печатающей головки
установлена в позицию «1»
(минимальный прижим), увеличьте
прижим с левой стороны печатающей
головки.
Если складка на этикетке начинается в
нижнем правом углу и проходит до
верхнего левого угла, выполните
регулировку, как указано ниже.
1. Уменьшите давление с помощью левой
рукоятки регулировки давления
печатающей головки на 1 позицию, а
затем проверьте, не исчезла ли
складка, повторив печать.
2. Если левая рукоятка регулировки
давления печатающей головки
установлена в позицию «1»
(минимально давление), увеличьте
давление левой стороны печатающей
головки.
Рукоятки
регулировки
давления
печатающей
головки
Крепежные
винты
Направление
подачи
