6.3.2. Настройка интерфейса Ethernet посредством интерфейса RS-232
1. Подключите принтер к компьютеру посредством кабеля RS-232.
2. Включите принтер.
3. Запустите диагностическую программу, дважды щелкнув значок .

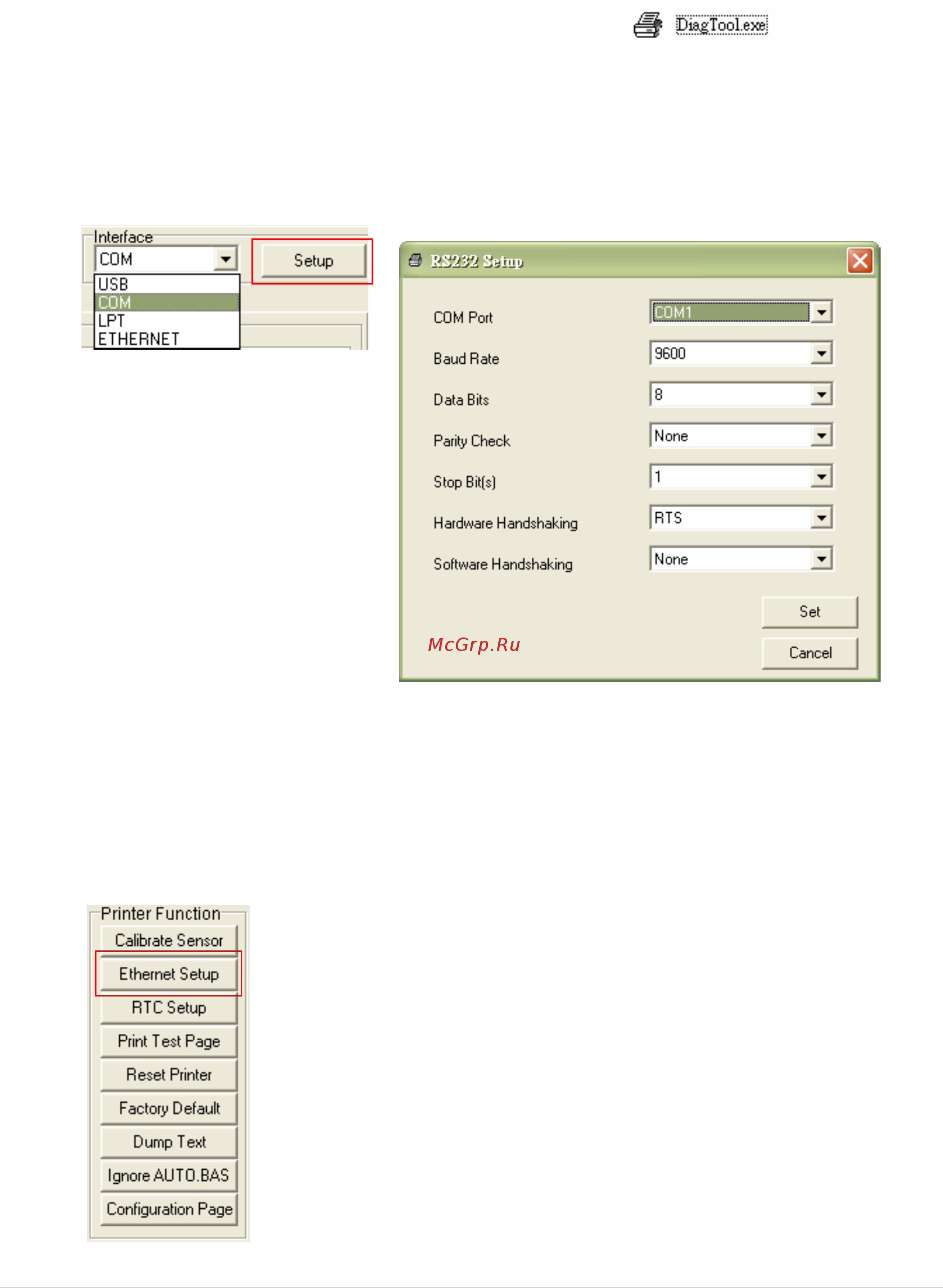

4. Выберите интерфейс «COM» и нажмите кнопку «Setup» (Настройка), чтобы настроить скорость
обмена данными, контроль четности, количество разрядов данных, стоповый бит и параметры
управления обменом.
5. Нажмите кнопку «Ethernet Setup» (Настройка Ethernet) на вкладке «Printer Configuration»
(Конфигурация принтера), чтобы настроить IP-адрес, маску подсети и шлюз для встроенного
интерфейса Ethernet.
