- 20 -

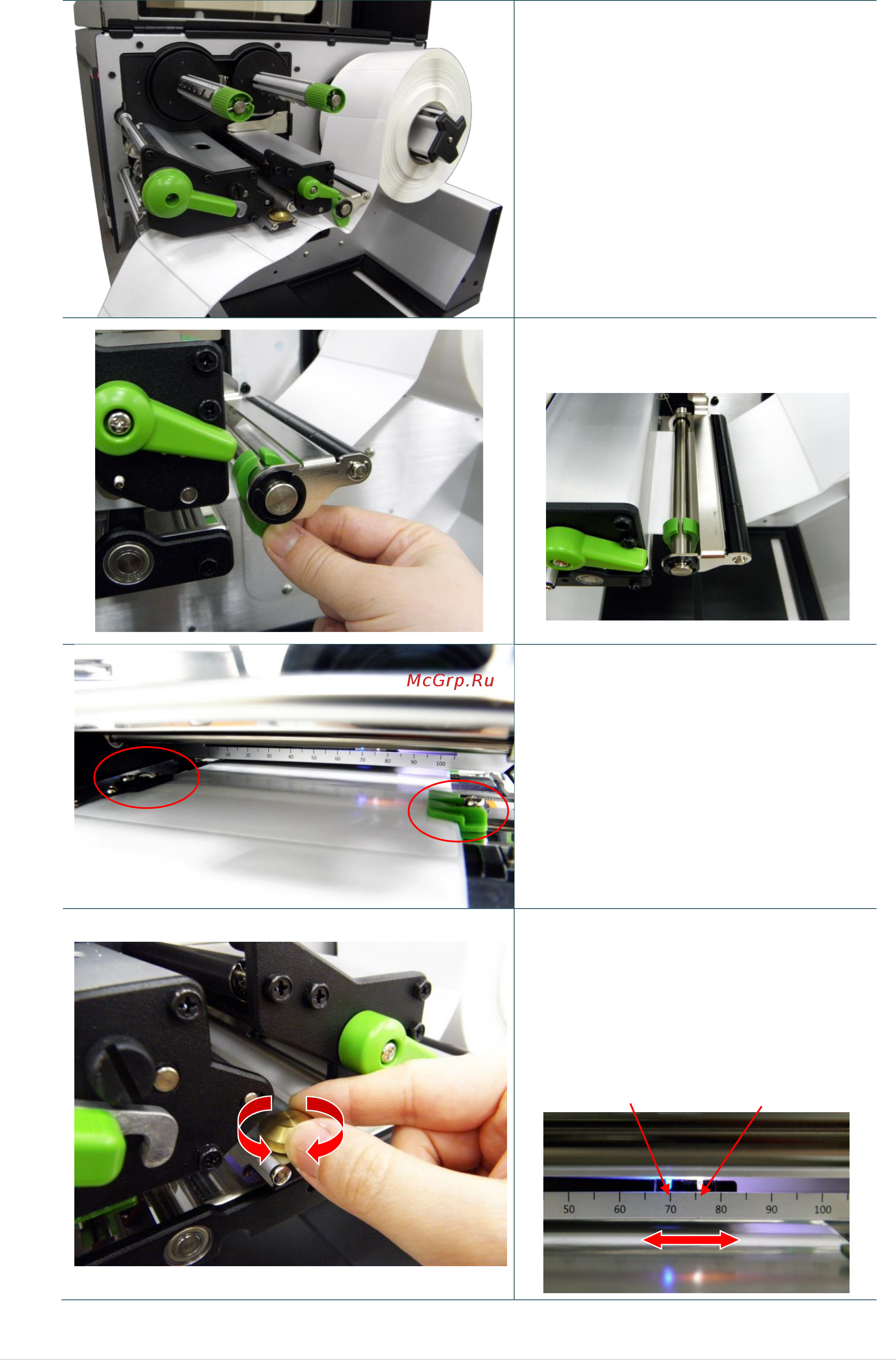

4. Протяните конец носителя через
направляющую носителя и датчик
носителя и поместите его на
бумагоопорный валик.
5. Отрегулируйте заднюю
направляющую носителя (зеленую)
по ширине носителя.
6. Отрегулируйте переднюю
направляющую носителя по ширине
носителя.
7. Переместите датчик носителя при
помощи рукоятки регулировки
положения датчика носителя так,
чтобы датчик высечки или черной
метки находился в точке, где
высечка или черная метка будет
проходить через датчик.
Датчик черной
метки (синий)
Печатающая
головка
Датчик высечки
(белый)
Печатающа
я головка
Содержание
