- 21 -

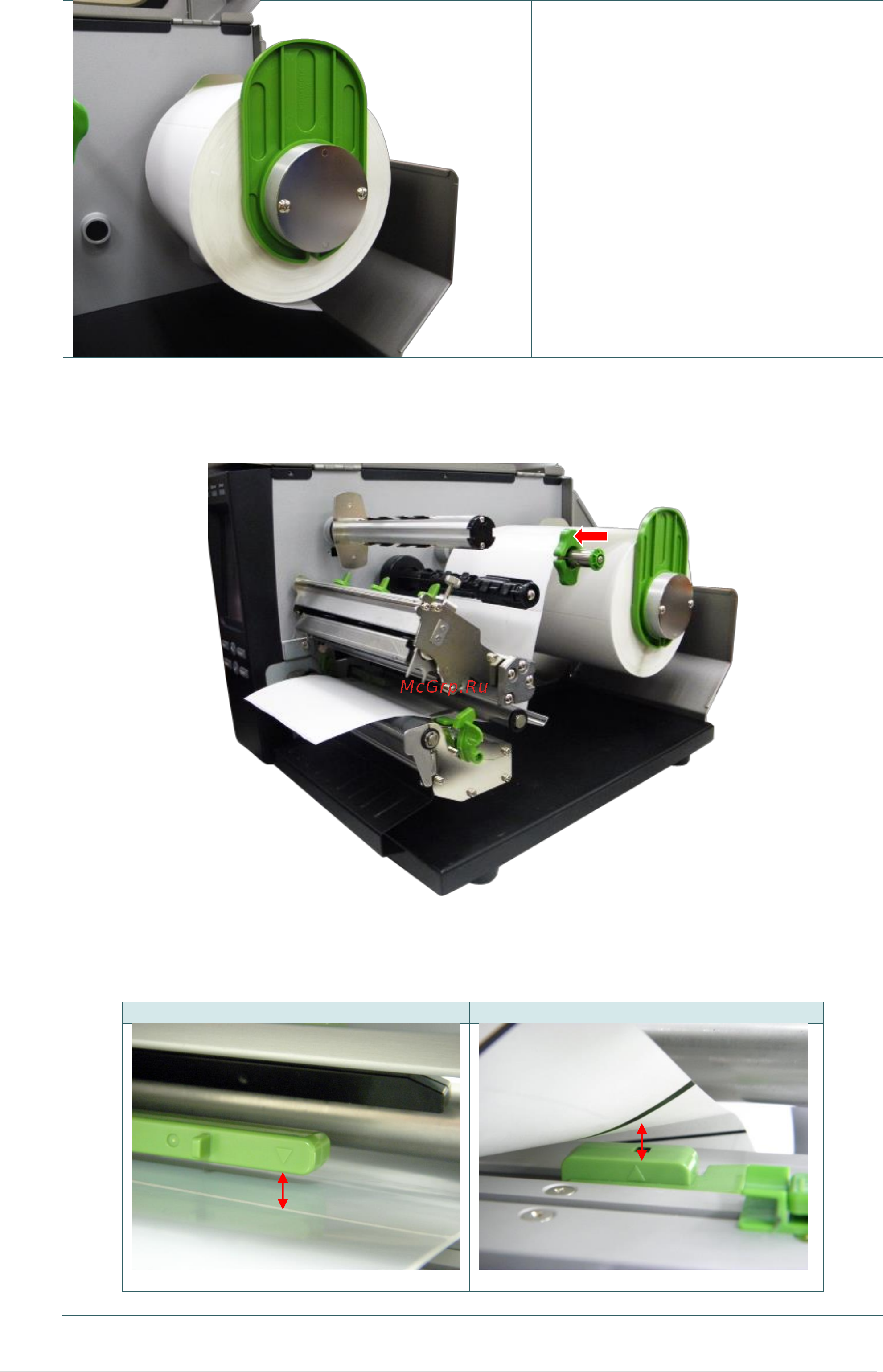

4. Установите рулон носителя на вал
подачи носителя и задвиньте его
до конца вала для носителя.
Установите ограничитель рулона
носителя в такое положение,
чтобы он слегка касался рулона.
5. Протяните конец рулона этикеток через направляющую носителя, демпфер, датчик
носителя (зеленый) и поместите его на бумагоопорном валике. Отрегулируйте
направляющую этикеток (зеленую) в соответствии с шириной этикеток.
Примечание
* Правильное положение датчика отмечено символом ▽ на корпусе датчика.
* Положение датчика носителя можно изменять. Убедитесь, что зазор или черная метка
находится в точке, где они будут проходить через датчик.
Носитель с зазорами
Носитель с черными метками
Задняя
направляющая
носителя
