Краткое руководство по установке

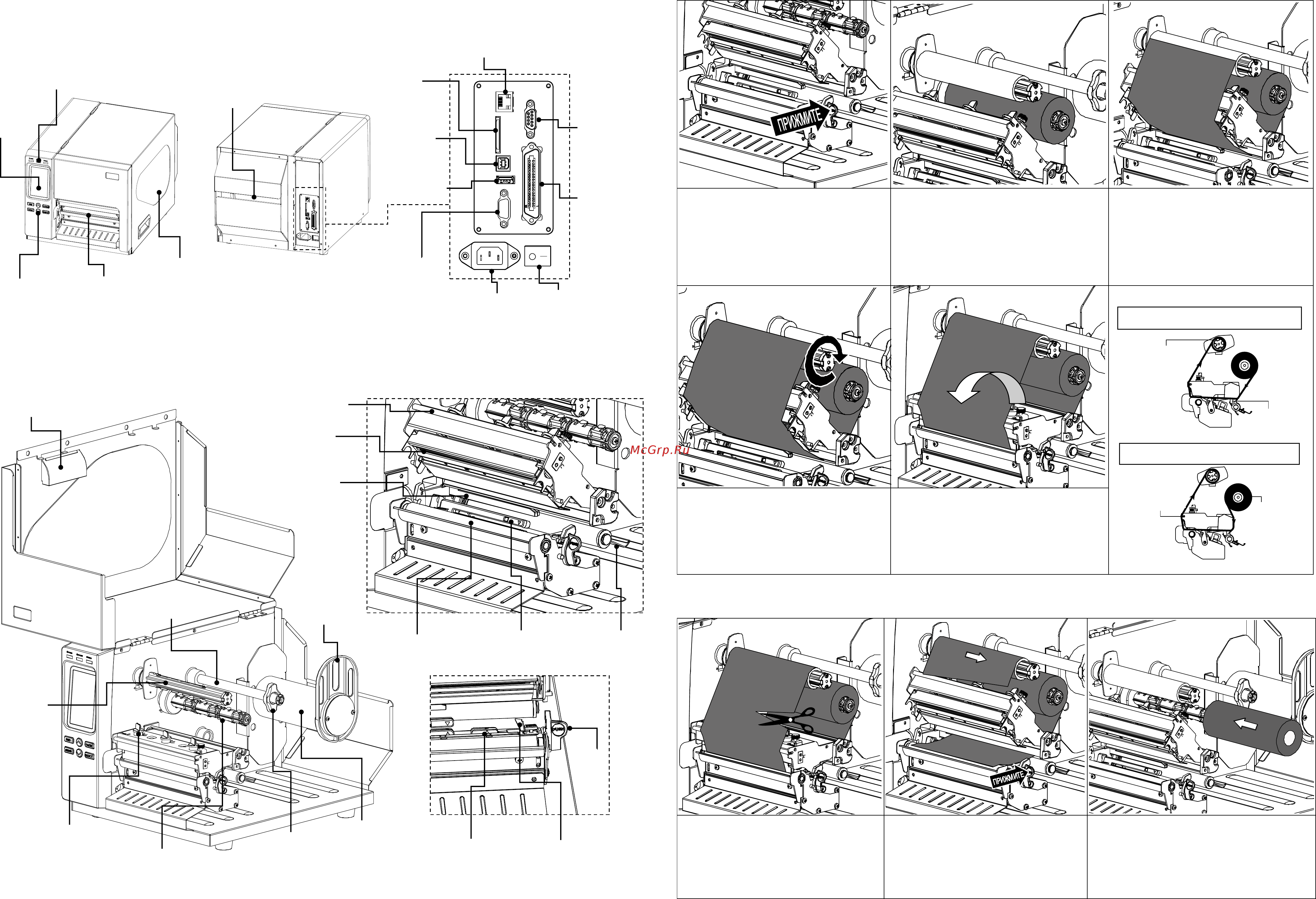

Внешний вид принтера
Примечание:
Порты показаны только для иллюстрации. Перечень имеющихся на принтере портов см. в технических
характеристиках.
Загрузка ленты
(1) Поднимите крышку принтера.
Поднимите рычаг фиксатора
печатающей головки, чтобы
открыть механизм печатающей
головки.
(2) Установите ленту на вал подачи
ленты и бумажный сердечник на
вал перемотки ленты.
(3) Пропустите ленту через щель
датчика ленты и печатающую
головку. Закрепите ленту на
бумажном сердечнике для
перемотки ленты, выравнивая
ленту и не допуская
образования складок.
* Тракт прохождения ленты
(4) Проверните вал перемотки ленты
на 3–5 оборотов по часовой
стрелке до выравнивания ленты с
надлежащим натяжением и
отсутствием складок.
(5) Закройте механизм печатающей
головки и убедитесь, что защелки
установились надлежащим
образом.
Замена ленты
(1) Перережьте ленту между
направляющей ленты и валом
перемотки ленты.
(2) Нажмите рычаг освобождения
печатающей головки, чтобы
открыть механизм печатающей
головки. Затем снимите
использованную ленту с вала
обратной перемотки ленты.
(3) Установите новую ленту на вал
подачи ленты и бумажный
сердечник на вал перемотки ленты.
Вал перемотки
ленты
Бумагоопорный
валик
Направляющая
ленты
Передняя
направляющая
носителя
Датчик черной
метки
Входной лоток для
фальцованной
бумаги
Правая крышка
принтера
Направляющая
носителя
Вал подачи
этикеток 3"
Рукоятки регулировки
давления печатающей
головки
Задняя
направляющая
носителя
Вал подачи
ленты
Ограничитель
хода рулона
носителя
Печатающая
головка
Датчик высечки
Датчик
ленты
Рычаг
фиксатора
печатающей
головки
Демпфер
Намотка красящей стороной наружу
Вал
перемотки
ленты
Датчик
ленты
Намотка красящей стороной внутрь
Направляющая
ленты
Вал
подачи
ленты
Сенсорный
экран
Окно для
наблюдения
за носителем
Выходной
лоток для
бумаги
Светодиодные
индикаторы
Кнопки
управления
Гнездо
питания
Порт GPIO
(дополнительно)
Порт Cen-
tronics
Порт
USB
Выключате
ль питания
Порт RS-
232C
Слот для
карты SD
Порт Ethernet
Гнездо USB-
хоста
