Руководство по установке и эксплуатации
EAGLE / LOWRANCE
www.eaglesonar.com www.lowrance.com
www.navionika.com (044) 294-00-10
10
ВНИМАНИЕ!
Прижмите кабель датчика к транцу поближе к датчику. Это не даст ему попасть в лодку, если на большой скорости он
будет сбит.
Если Вы хотите просверлить отверстие в транце (для коннектора), то диаметр этого отверстия должен составлять 5\8”.
ПОМНИТЕ!
Отверстие для кабеля должно располагаться в транце выше ватерлинии. После сборки прибора загерметизируйте отверстие
уплотнителем!
Для проверки сделайте пробный проход. Если на большой скорости Вы «теряете» дно или на экране появляются помехи,
попробуйте опустить скобу датчика ниже. Датчик погрузится глубже в воду, ниже завихрений, который создают помехи. Не
допускайте того, чтобы скоба была ниже корпуса!

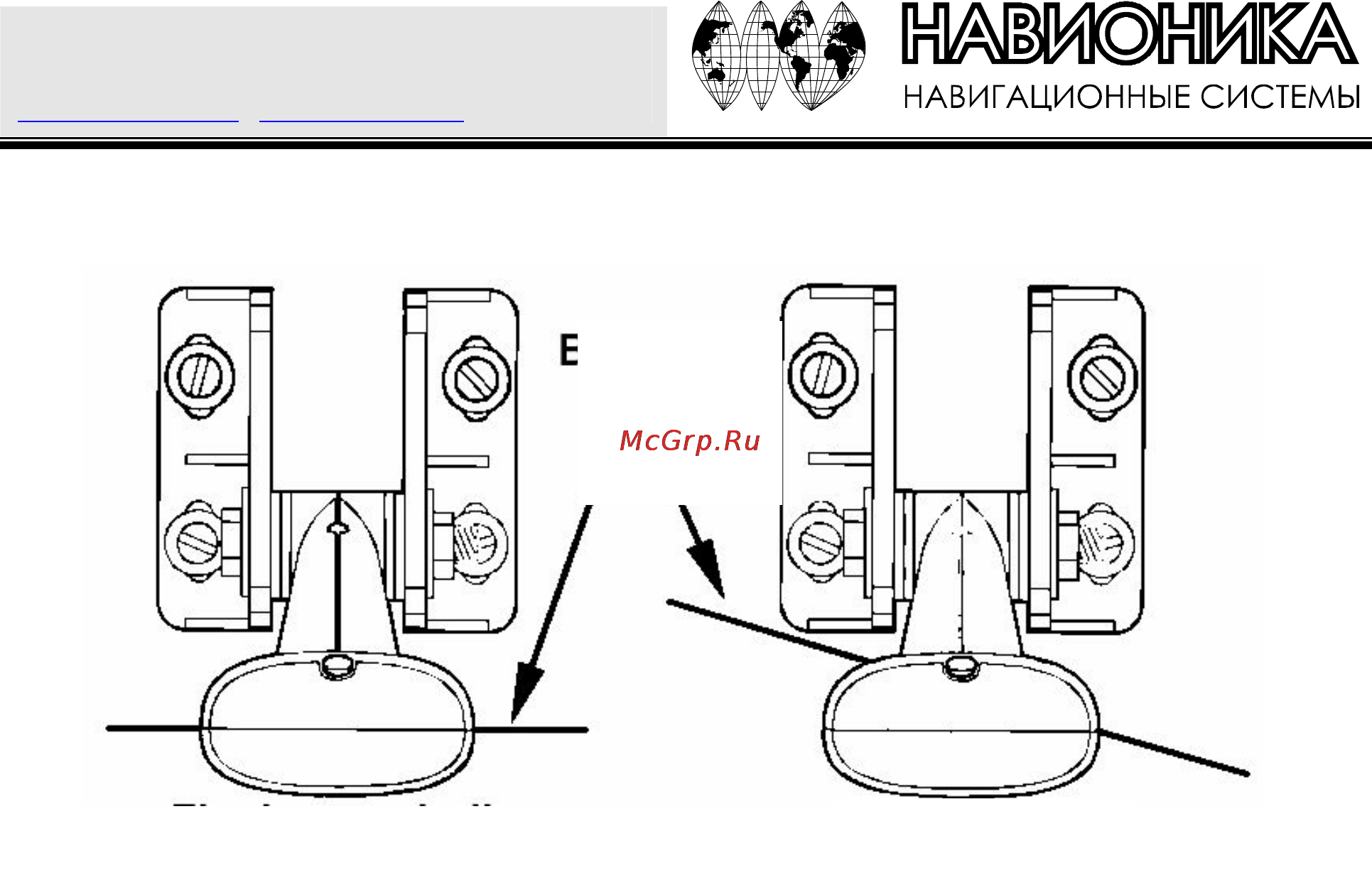

Дно
корпуса
Плоское дно
V-образное дно
Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
