Lowrance X-4 [8/32] Сборка датчика
![Lowrance X-4 Pro [8/32] Сборка датчика](/views2/1024463/page8/bg8.png)
Руководство по установке и эксплуатации
EAGLE / LOWRANCE
www.eaglesonar.com www.lowrance.com
www.navionika.com (044) 294-00-10
8

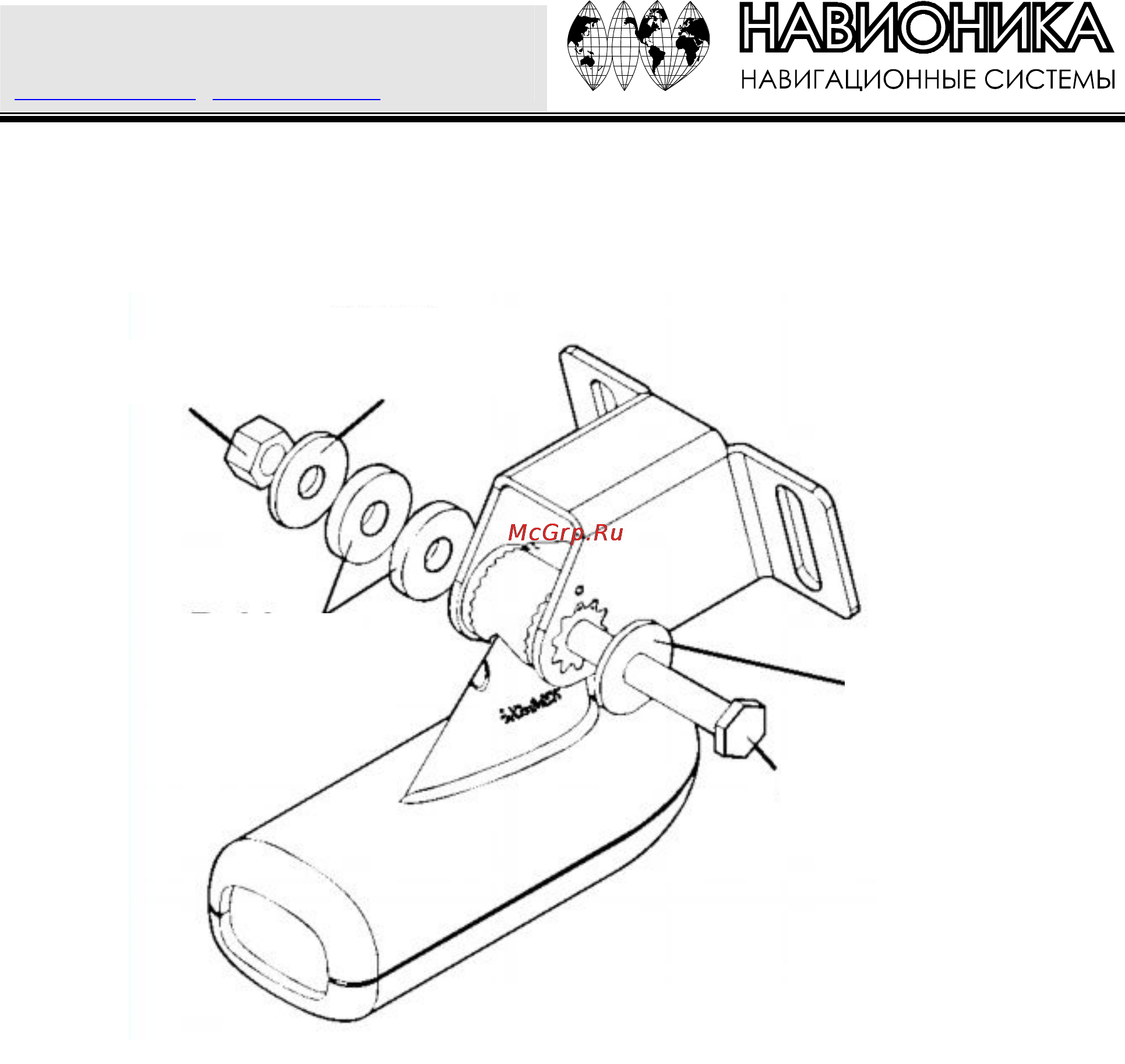

Сборка датчика. Вы определили правильное положение шестеренок. Теперь соберите датчик так, как показано на
иллюстрации, но не затягивайте гайку.
Сверление отверстий. Держите датчик и скобу напротив транца. Датчик должен приблизительно быть параллельным
земле. Низ скобы датчика должен быть на одном уровне с дном лодки. Не допускайте того, чтобы скоба была ниже
корпуса! Отметьте центры для крепежных отверстий. Просверлите два отверстия сверлом № 29 для шурупов №10.
Болт
Гайка
Металлическая
шайба
Резиновый
уплотнитель
Металлическая
шайба
Сборка датчика
Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
