Руководство по установке и эксплуатации

EAGLE / LOWRANCE

www.eaglesonar.com www.lowrance.com

www.navionika.com (044) 294-00-10

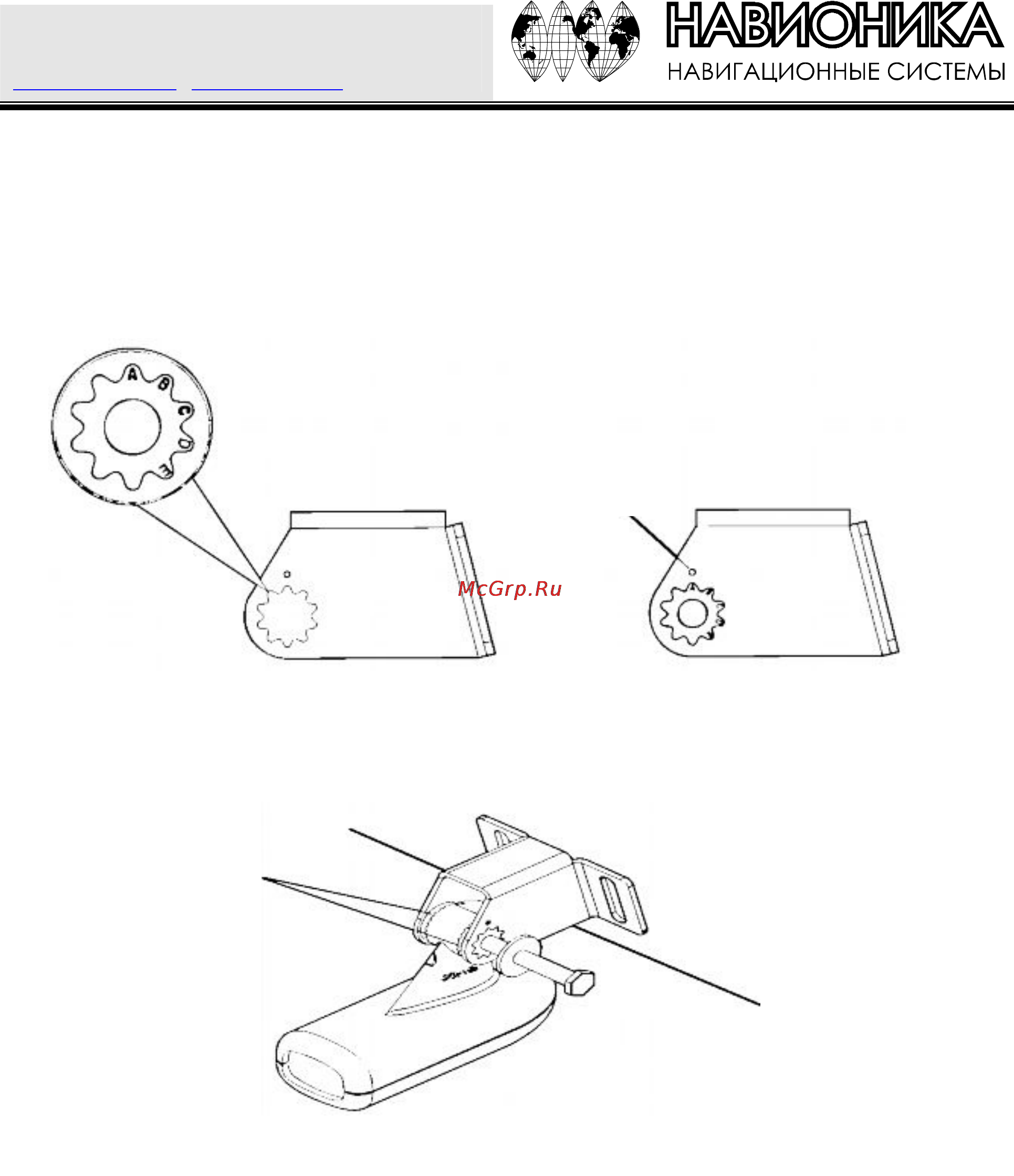

Сборка крепежной скобы. Прижмите две небольшие пластиковые шестеренки с боков металлической скобы, как это

показано на иллюстрации. На каждой шестеренке выбиты буквы. Расположите шестеренки так, чтобы буква «А» оказалась

напротив точки, нанесенной на металлическую скобу. Это положение соответствует положению датчика при 14-градусном

наклоне транца. Большинство внешних кормовых транцев находятся под углом 14 градусов.

Вставьте пластиковые шестеренки скобу.

Присоедините датчик к транцу. Вдвиньте датчик между двух шестеренок. Временно просуньте болт через собранный

датчик и держите его напротив транца. Посмотрите сбоку, параллелен ли датчик дну (горизонтален). Если да, то положение

точки напротив «А» подходит для Вашей лодки. В противном случае выньте датчик и шестеренки. Установите шестеренки

так, чтобы напротив точки оказалась буква «В». Соберите датчик и скобу вместе и установите на транец. Проверьте теперь,

параллелен ли датчик земле. Повторяйте пункт 2 (с разными буквами) до тех пор, пока датчик на транце не будет

установлен правильно.

Точка

Шестеренки

Вставьте болт и проверьте положение датчика на транце
