Lowrance X-4 [9/32] Транец

Руководство по установке и эксплуатации

EAGLE / LOWRANCE

www.eaglesonar.com www.lowrance.com

www.navionika.com (044) 294-00-10

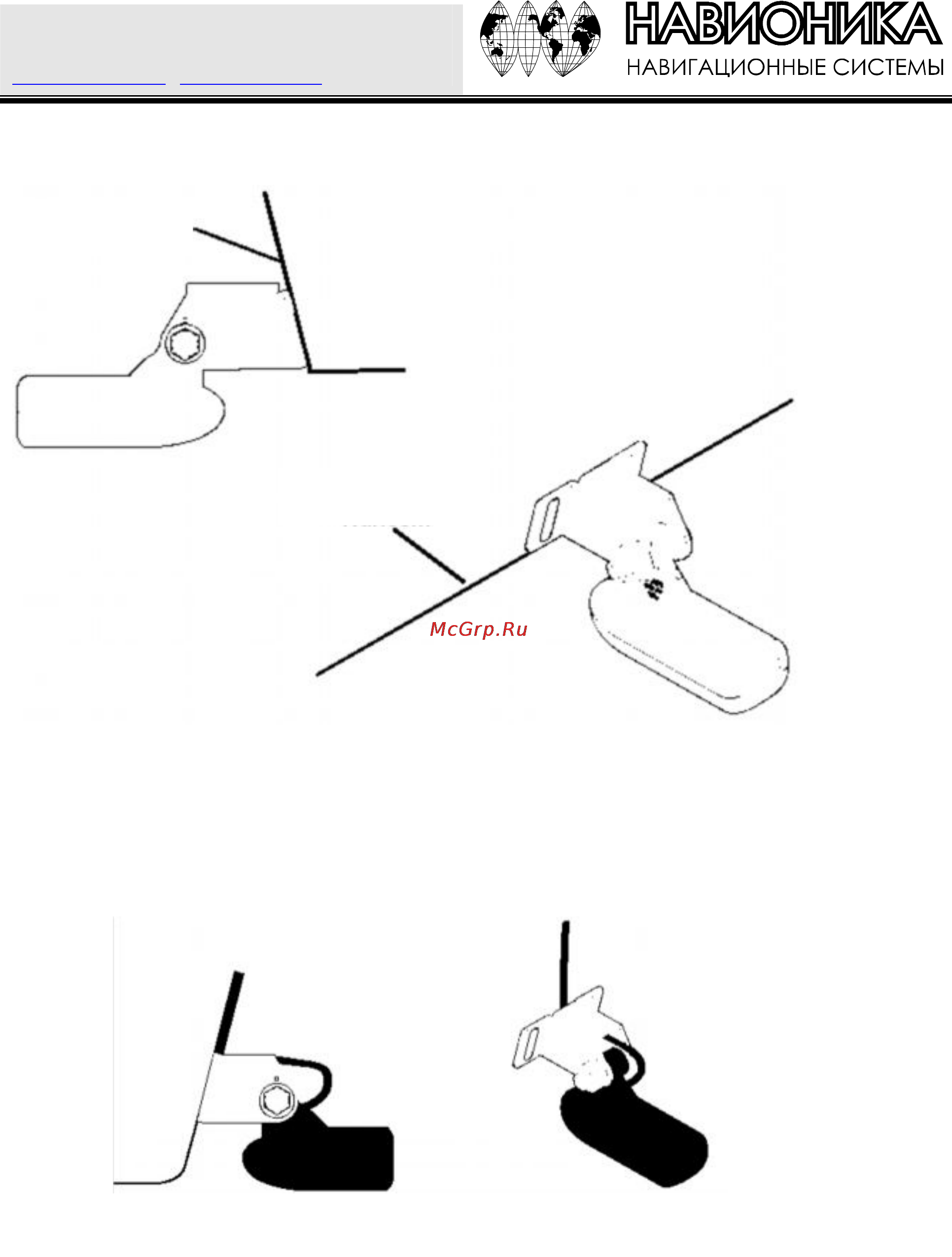

Присоединение датчика к транцу. Снимите датчик со скобы и соберите конструкцию заново, проложив кабель через

скобу поверх болты, как показано на иллюстрации. Прикрепите датчик к транцу. Перемещая датчик вверх или вниз,

установите его на транце правильно, как показано на иллюстрации. Завинтите крепежные винты на скобе. Подправьте

положение датчика так, чтобы он был параллелен земле, и завинтите гайку, пока она не коснется плоской шайбы. Теперь

добавьте еще четверть оборота. Не завинчивайте очень сильно! В противном случае датчик не сможет «откинуться» при

столкновении в воде с посторонними предметами.

Протяните кабель к эхолоту через транец или над ним. Оставьте «провисание», запас кабеля на датчике, как показано на

иллюстрации. По возможности разместите кабель датчика подальше от проводов других приборов. Электрические помехи

от проводов других приборов, трюмной помпы, радио метрового диапазона, аэратор могут влиять на работу эхолота.

Используйте меры предосторожности, прокладывая кабель датчика рядом с ними.

ТРАНЕЦ

Положение датчика на транце

Протяните кабель через скобы и соберите датчик

Cuda242,FishEasy245DS, X50DS, X4 / X4 Pro
