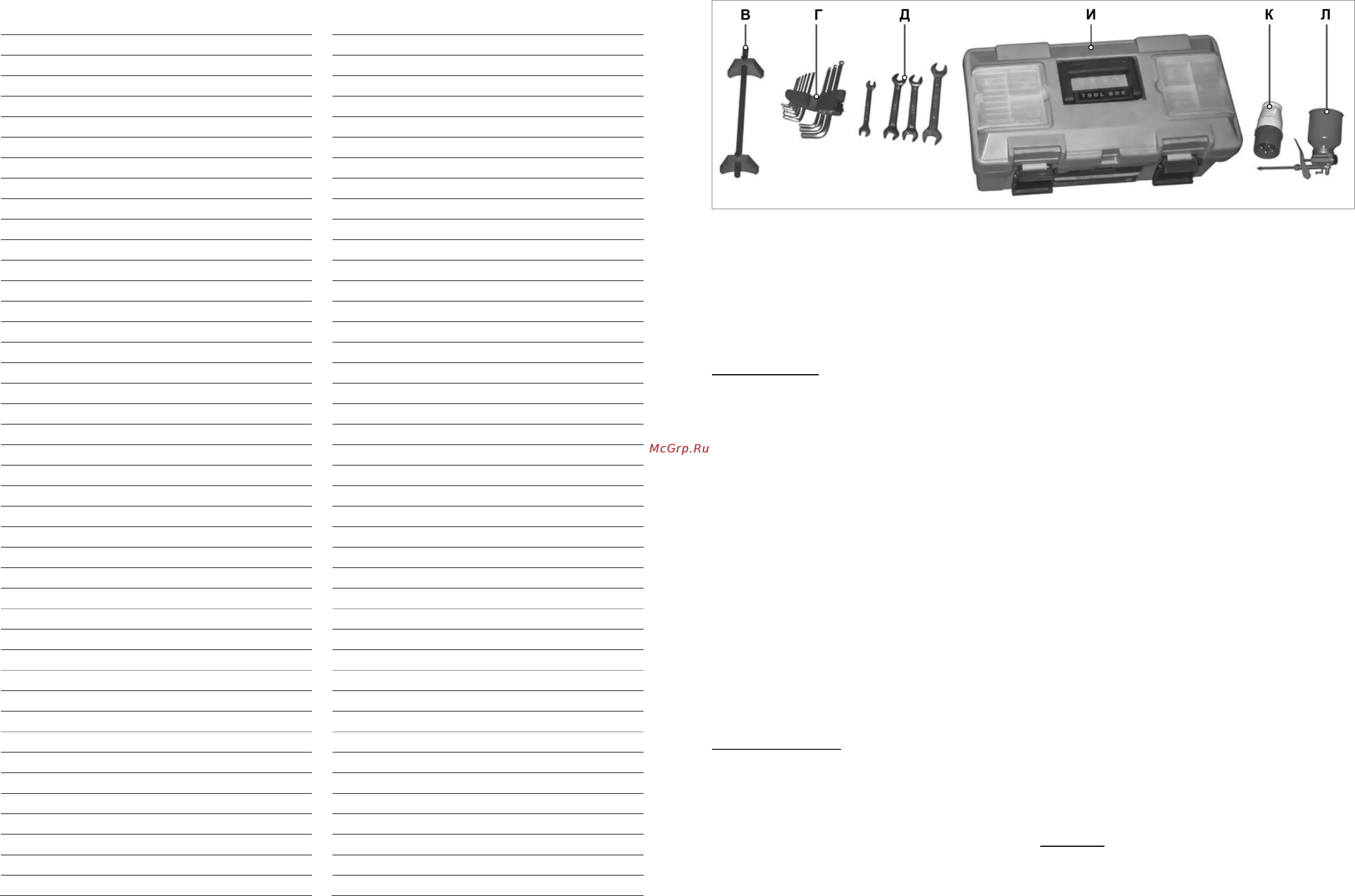

20 5 Для заметок Рис 2 4 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 4 1 Общие указания по обеспечению безопасности 4 1 10 Всегда работайте в защитных очках обычные при работе на станке очки таковыми не являются поскольку не противосто 4 1 1 Ознакомьтесь с конструкцией и назначением вашего станка 4 1 2 Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 4 1 3 Выработайте в себе привычку прежде чем включать станок убедитесь в том что все используемые при настройке инструменты удалены с рабочего стола Предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознако митесь с изложенными в Руководстве рекомен дациями и поэтапно не изучите все пункты настройки и регулировки станка 4 1 4 Место проведения работ станка должно быть ограждено Содержите рабочее место в чистоте не допускайте загромождения посторонними предметами Не допускайте использование станка в помещениях со скользким полом например засыпанном опилками или натертом воском 4 1 5 Запрещается эксплуатация станка в помещени ях с относительной влажностью воздуха более 80 4 1 6 Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места Запирайте рабочее помещение на замок Станок не предназначен для использования людьми включая детей у которых есть физические нервные или психические отклоне ния или недостаток опыта и знаний за исключением случаев когда за такими лицами осуществляется надзор или проводится их инструктирование относи тельно использования станка лицом отвечающим за их безопасность Необходимо осуществлять надзор за детьми с целью недопущения их игр с станком 4 1 7 Не перегружайте станок Ваша работа будет вы полнена лучше и закончится быстрее если вы будете выполнять её так чтобы станок не перегружался Нормальной нагрузкой вашего станка считается режим работы до достижения номинальной потребляемой мощности в силовой цепи электродвигателя см п 2 4 1 8 Используйте станок только по назначению Не допускается самостоятельное проведение модифика ций станка а также использование станка для работ на которые он не рассчитан 4 1 9 Одевайтесь правильно При работе на станке не надевайте излишне свободную одежду перчатки гал стуки украшения Они могут попасть в подвижные де тали станка Всегда работайте в нескользящей обуви и убирайте назад длинные волосы ят ударам работайте с применением наушников для уменьшения воздействия шума 4 1 11 При отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать индивидуальные средства защиты дыхательных путей респиратор поскольку древесная пыль некоторых пород может вызывать аллергические осложнения 4 1 12 Не рекомендуется тянуться к детали через ра ботающий станок Сохраняйте правильную рабочую позу и равновесие 4 1 13 Контролируйте исправность деталей станка правильность регулировки подвижных деталей соеди нений подвижных деталей правильность установок под планируемые операции Любая неисправная деталь должна немедленно ремонтироваться или заменяться 4 1 14 Содержите станок в чистоте в исправном со стоянии правильно его обслуживайте 4 1 15 Перед началом любых работ по настройке или техническому обслуживанию станка отсоедините вилку шнура питания станка от розетки питающей электросети 4 1 16 Используйте только рекомендованные комплек тующие узлы детали и расходные материалы Со блюдайте указания прилагаемые к комплектующим Применение несоответствующих комплектующих мо жет стать причиной несчастного случая 4 1 17 Не оставляйте станок без присмотра Прежде чем покинуть рабочее место выключите станок до ждитесь полной остановки рабочего строгального вала и отсоедините вилку шнура питания станка от розетки питающей электросети 4 2 Дополнительные указания по обеспечению безопасности при работе с деревообрабатываю щим станком 4 2 1 Перед первым включением станка обратите внимание на правильность сборки и надежность установки станка крепление строгальных ножей отсутствие посторонних предметов на станке отсутствие повреждений в электрических проводах питания станка Внимание Прочтите надписи с предупреждающи ми указаниями на наклейках расположенных на станке Для исключения возможности поражения электрическим током не подвергайте станок воз действию повышенной влажности
