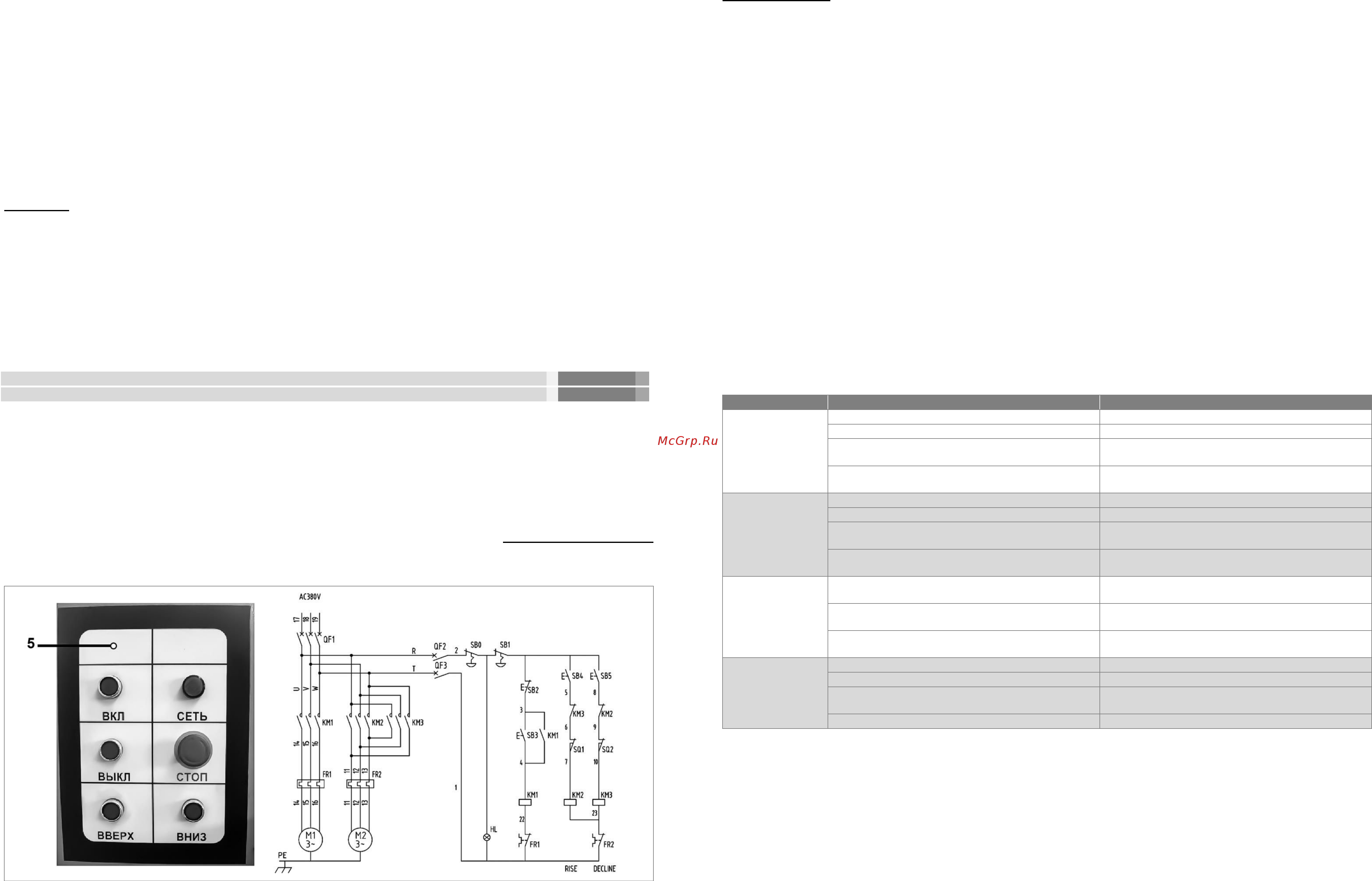

17 8 8 1 Электрические соединения Требования к шну ру питания 8 1 1 Станок подключается к распределительному щи ту сети 380 В 50 Гц при помощи разъёма с заземляю щим контактом Перед подключением необходимо проверить надежность соединения станка с заземля ющим контактом вилки 8 1 2 Запрещается переделывать соединительные разъёмы Квалифицированный электрик должен вы полнить соответствующие подключения 8 1 3 При повреждении шнура питания немедленно его замените ПРЕДУПРЕЖДЕНИЕ Этот станок предназначен для использования только в сухом помещении Не допускайте установку станка в помещениях с повышенной влажностью 8 2 Требования к двигателям Внимание Для исключения опасности поврежде ния двигателей регулярно очищайте двигатели от опилок и древесной пыли Таким образом обеспе чиваются их беспрепятственное охлаждение 8 2 1 Если двигатели не запускаются или внезапно останавливаются при работе сразу же отключите ста нок Отсоедините шнур питания станка и попытайтесь по таблице возможных неисправностей найти и устра нить возможную причину 8 2 2 Устройство защиты или автомат защиты необхо димо регулярно проверять если двигатель постоянно перегружается колебания напряжения сети в пределах 10 отно сительно номинального значения не влияют на нор мальную работу станка 8 2 3 Чаще всего проблемы с двигателями возникают при плохих контактах в разъёмах при перегрузках по ниженном напряжении питания возможно вследствие недостаточного сечения подводящих проводов По этому всегда с помощью квалифицированного элек трика проверяйте все разъёмы рабочее напряжение и потребляемый ток 8 2 4 При большой длине и малом поперечном сече нии подводящих проводов на этих проводах происхо дит дополнительное падение напряжения которое приводит к проблемам с двигателями Поэтому для нормального функционирования этого станка необхо димо достаточное поперечное сечение подводящих проводов Приведённые в таблице 2 данные о длине подводящих проводов относятся к расстоянию между распределительным щитом к которому подсоединен станок и разъёмом станка При этом не имеет значения осуществляется подвод электроэнергии к станку через стационарные подво дящие провода через удлинительный кабель или че рез комбинацию стационарных и удлинительных кабе лей см таблицу 2 Предупреждение Станок должен быть заземлен Длина подводящих проводов Необходимое поперечное сечение медных проводов 8 3 Описание работы электрической схемы под ключения станка электрическая схема подключе ния станка Корвет 224 63 ВНИМАНИЕ ПОДКЛЮЧЕНИЕ СТАНКА ПРОИЗВО ДИТСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ ИЛИ ЭНЕРГЕТИЧЕСКОЙ СЛУЖБОЙ ПРЕДПРИЯТИЯ 8 3 1 Для включения станка Рис 8 таблица 3 подключите станок к электрической сети при помощи кабельной вилки К см Рис 2 нажмите на зеленую кнопку включения пускателя ВКЛ АСЗВОУ До 15м 1 5 мм2 При этом замыкаются контакты КМ1 пускателя и подаётся напряжение на цепи питания станка 8 3 2 Отключить цепи питания станка можно четырьмя способами нажатием красной кнопки ВЫКЛ разомкнуть кон такты КМ1 нажатием красной кнопки СТОП разомкнуть кон такты КМ1 КМ2 КМЗ нажатием красной кнопки аварийного отключения 19 Рис 6 разомкнуть контакты КМ1 КМ2 КМЗ отключением подключающего разъёма станка 18 Рис 6 13 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Предупреждение Всегда отключайте станок от ис Код для заказа ремней 56880 ХР2 1850 56881 точника питания перед началом обслуживания ХР2 480 56882 ХР2 850 13 1 Перед подключением станка всегда проверяйте исправность шнура питания При необходимости за мените шнур 13 2 После окончания работы со станком очищайте станок от пыли опилок и грязи смолы насухо проти райте неокрашенные поверхности и смазывайте тон ким слоем машинного масла не допускайте попадания воды и масла на ремённую передачу и электрообору дование станка 13 3 Необходимо регулярно очищать приводные звез дочки и цепи от пыли и грязи с помощью щетки и сжа того воздуха Налипание на цепи и звёздочки могут привести к растяжению цепи и как следствие к по ломке Регулярно очищайте ремни и шкивы Грязные шкивы и ремни могут привести к проскальзыванию 13 4 Регулярно очищайте рабочий стол и ролики про изводите смазку подшипников строгального вала 13 5 Очищайте неокрашенные поверхности столов керосином с последующим покрытием поверхности тонким слоем состава для лучшего скольжения заготовки 13 6 Своевременно проверяйте и при необходимости производите натяжение ремней Для новых ремней свойственно некоторое время естественное растяже ние при работе станка Изношенные ремни заменяйте только комплектами 13 7 Своевременно проверяйте и при необходимости доливайте масло в коробку передач автоматической подачи станка и редуктор подъемного узла п 10 6 13 8 Во избежание работы станка с повышенной нагрузкой периодически проверяйте заточку ножей при необходимости производите заточку ножей шли фовка на специальном оборудовании При необходи мости заточки даже одного ножа чтобы не нарушить балансировку рабочего вала необходимо затачивать все ножи строгального вала до одинаковых размеров Замену ножей производите только комплектами из одной партии Код для заказа ножей 25550 Ножи Корвет 224 63 комплект 4 шт 13 9 Для безопасной и надежной работы станка помните что ремонт обслуживание и регулировка станка должны проводиться в условиях сертифициро ванных сервисных центров с использованием только оригинальных запасных частей быстроизнашивающегося и сменного оборудования 13 10 Останавливайте станок проверяйте состояние крепления и положения всех сопрягаемых деталей узлов и механизмов станка через 50 часов наработки 14 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность 1 Нет напряжения в сети питания 2 Неисправен выключатель 1 Двигатели не запускаются 2 Двигатели не развивает полную скорость и не ра ботает на полную мощность 3 Двигатели пе регреваются останавливаются размыкает прерыватели предохранителей 4 Повышенная вибрация 3 Статоры или роторы сгорели 4 Питание не поступает так как сетевой выключатель разомкнут 1 Низкое напряжение 2 Перегрузка по сети 3 Сгорела обмотка или обрыв в обмотке 4 Слишком длинный удлинительный шнур 1 Двигатели перегружены 2 Обмотки сгорели или обрыв в обмотке 3 Предохранители или прерыватели имеют недостаточную мощность 1 Не заточены ножи 2 Не отрегулированы ножи 3 Неоднородность материала заготовки 4 Прочие причины 1 Проверить наличие напряжения в сети 2 Проверить выключатель 3 Обратиться в специализированную мастерскую для ремонта 4 Установить предохранитель или контрольный выключатель 1 Проверить напряжение в сети 2 Проверить напряжение в сети 3 Обратиться в специализированную мастерскую для ремонта 4 Заменить шнур на более короткий убедиться что он отвечает требованиям п 8 2 4 1 Уменьшить скорость подачи заготовки или глубину строгания 2 Обратиться в специализированную мастерскую для ремонта 3 Установить предохранители или прерыватели соответствующей мощности 1 Заточить ножи 2 Правильно установить выступ ножей 3 Использовать заготовку из однородного материала 4 Проверить станок в специализированной мастерской 15 КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ УТИЛИЗАЦИЯ Рис 8 15 1 Критериями предельного состояния станка считаются поломки износ коррозия деформация старение трещины или разрушения узлов и деталей или их совокупность при невозможности их устранения в условиях авторизированных сервисных центров оригинальными деталями или экономическая нецелесообразность проведения ремонта Критериями предельного состояния рейсмусового станка Корвет являются глубокая коррозия или механические повреждения узлов и механизмов станка естественный износ узлов и деталей станка срок службы 15 2 Рейсмусовый станок и его детали вышедшие из строя и не подлежащие ремонту необходимо сдавать в специальные приёмные пункты по утилизации Не выбрасывайте вышедшие из строя узлы и детали в бытовые отходы
