Энкор корвет-224-63 92240 [9/12] Открутите два болта 21 рис 9 откройте левую дверцу 22 и проверьте натяжение ремней передачи 24 при необходимости произведите

Содержание

• Включение и выключение станка 9 3
• Возможные неисправности и методы их устранения 17 3
• Гарантийные обязательства гарантийные талоны 3
• Дополнительное оборудование 3
• Ея ея 3
• Комплектность 4 указания по технике безопасности 3
• Корвет 224 63 3
• Критерии предельного состояния утилизация 17 3
• Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации станка рейсмусового модели корвет 224 63 3
• Общие указания 3
• Подключение станка к источнику питания 3
• Распаковка 6 3
• Регулировки 3
• Свидетельство о приёмке и продаже 3
• Содержание 3
• Строгание 15 3
• Технические данные 3
• Техническое обслуживание 17 3
• Уважаемый покупатель 3
• Установка и сборка станка 3
• Устройство станка 7 3
• Безопасности при работе с деревообрабатываю щим станком 5
• Внимание прочтите надписи с предупреждающи ми указаниями на наклейках расположенных на станке для исключения возможности поражения электрическим током не подвергайте станок воз действию повышенной влажности 5
• Дополнительные указания по обеспечению 5
• Запрещается 5
• Настройки и регулировки станка 5
• Общие указания по обеспечению безопасности при работе на станке 5
• Предупреждение не подключайте станок к сети питания до тех пор пока внимательно не ознако митесь с изложенными в руководстве рекомен дациями и поэтапно не изучите все пункты 5
• Рис 2 5
• Указания по технике безопасности 5
• Внимание если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодно го помещения не распаковывайте и не включайте станок в течение 8 часов чтобы он прогрелся до температуры окружающего воздуха в противном случае станок может выйти из строя при включе нии из за сконденсировавшейся влаги на холод ных поверхностях элементов электродвигателя 6
• Предупреждение пыль образующаяся от некото рых пород древесины содержащей консерванты может быть опасной для здоровья всегда рабо тайте в хорошо вентилируемом помещении с ис пользованием соответствующих средств защиты и удаления пыли 6
• Распаковка 6
• Рекомендации потребителю 6
• Безусловной гарантии 7
• Безусловную гарантию на первые 12 месяцев 7
• Внимание проверьте соответствие напряжения внимание проверьте соответствие напряжения 7
• Гарантийные обязательства 7
• Гарантийные обязательства не распространяются на следующие случаи 7
• Источника питания и соединений требованиям вашего источника питания и соединений требованиям вашего станка для этого достаточно взглянуть на табличку с станка для этого достаточно взглянуть на табличку с техническими данными на двигателе станка техническими данными на двигателе станка 7
• Корвет 224 63 зав ________________________________________________________ 7
• Месяце 7
• Ными механизмами рассчитанными на массу стан ка см схему строповки 7
• Перемещение станка производите грузоподъём 7
• Подключение станка к источнику питания 7
• Примечание 7
• Сборка станка рис 6 7 7
• Свидетельство о приемке и продаже 7
• Установка и сборка станка рис 4 7 7
• Установка станка 7
• Устройство станка 7
• Аварийного отключения 8
• Вкл 8
• Внимание подключение станка произво 8
• Возможные неисправности и методы их устранения 8
• Дится квалифицированным электриком или энергетической службой предприятия 8
• До 15м 1 5 м 8
• Критерии предельного состояния утилизация 8
• Неисправность 8
• Описание работы электрической схемы под ключения станка электрическая схема подключе ния станка корвет 224 63 8
• Предупреждение 8
• Предупреждение всегда отключайте станок от ис точника питания перед началом обслуживания 8
• Предупреждение станок должен быть заземлен 8
• Рис 8 8
• Техническое обслуживание 13 8
• Требования к двигателям внимание для исключения опасности поврежде ния двигателей регулярно очищайте двигатели от опилок и древесной пыли таким образом обеспе чиваются их беспрепятственное охлаждение 8
• Электрические соединения требования к шну ру питания 8
• Аварийного отключения 9
• Вкл 9
• Включение и выключение станка 9
• Включение и выключение станка рис 8 9

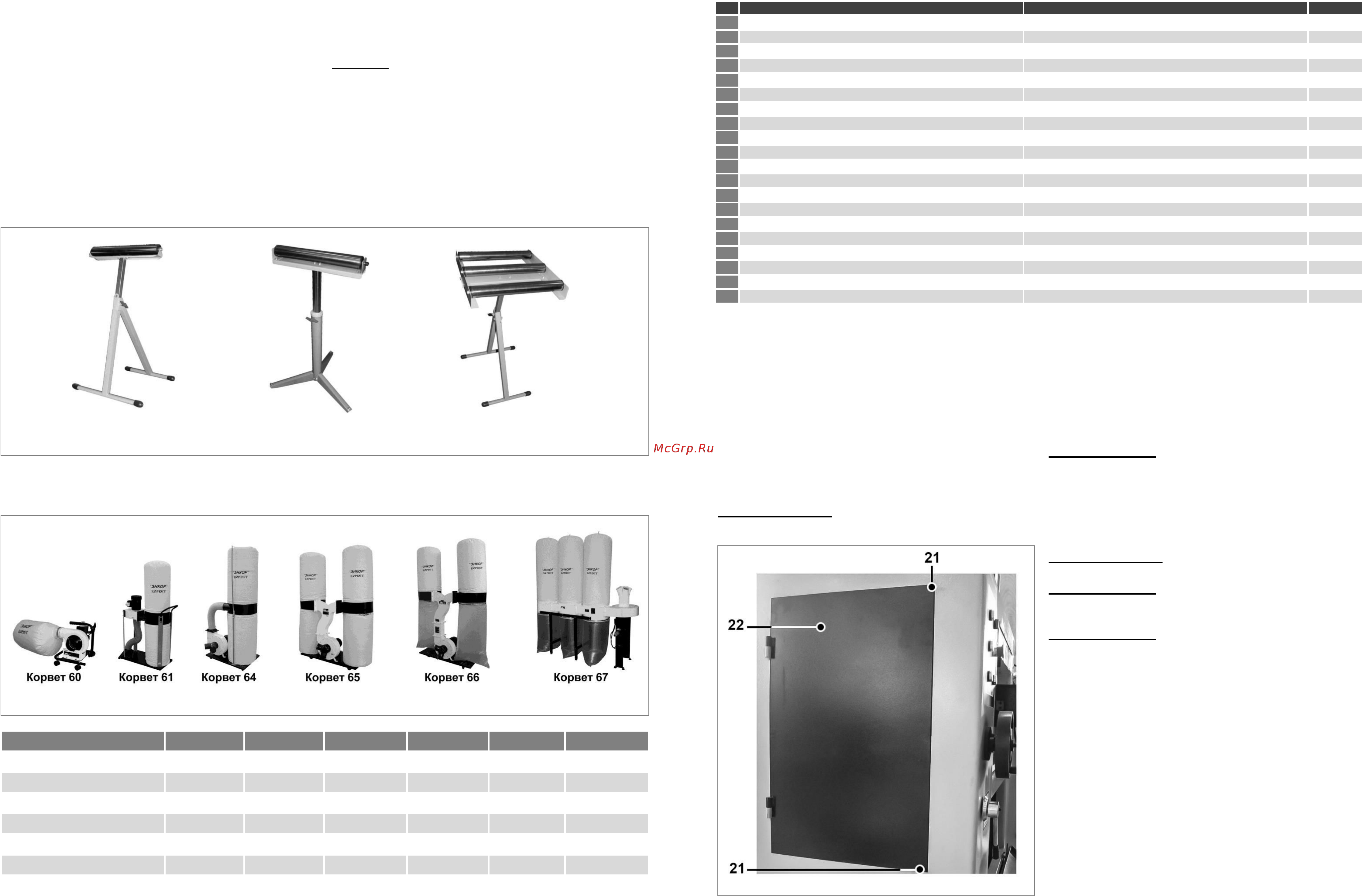

• Дополнительное оборудование 9
• Ил ш 9
• Код для заказа 90600 90610 90640 90650 90660 90670 9
• Корвет 60 корвет 61 корвет 64 корвет 65 корвет 66 корвет 67 9
• Обозначение 9
• Опора роликовая 9
• Открутите два болта 21 рис 9 откройте левую дверцу 22 и проверьте натяжение ремней передачи 24 при необходимости произведите 9
• Предупреждение никогда не выполняйте какие либо регулировки при включенном станке это мо жет привести к травме 9
• Предупреждение перед началом регулировок от ключите сетевой разъём станка от сети питания 9
• Предупреждение работа станка с предельными нагрузками повлечёт за собой отклонение или нарушение установленных ранее регулировок 9
• Примечание эта регулировка используется 9
• Пылесосы для сбора стружки и древесной пыли 9
• Регулировка натяжения ремней привода стро гального вала рис 9 10 9
• Регулировки 9
• Регулировку 9
• Рис 33 9
• Только во время работы станка 9
• Ш кп 9
• Вверх 10
• Вниз 10
• Внимание при выполнении любой строгальной обработки устанавливайте глубину строгания с 10
• Подъема и опускания стола рис 9 11 10
• Примечание 10
• Регулировка натяжения ремней привода 10
• Регулировка ножей строгального вала рис 2 16 10
• Строгание рис 30 10
• Учетом скорости автоматической подачи твёрдо сти материала и ширины строгания заготовки чем твёрже и шире заготовка тем меньше скорость ав томатической подачи и глубина строгания 10
• Шкала регулировки высоты рабочего стола вверх вниз 10
• Вверх 11
• Внимание при регулировке глубины строгания 8 мм узел подающего ролика 52 не сможет прижи мать заготовку как при глубине 1 2 мм для предотвращения несчастных случаев необходимо производить регулировки в соответствии с факти ческой глубиной строгания во время регулировки соблюдайте балансировку подающего ролика 52 внимание при глубине строгания 8 мм приме няйте заготовку из мягких пород древесины и ши риной не более 300 мм автоматическая подача должна быть минимальной 1 5 м мин рис 31 11
• Внимательны манипулируя вблизи них калибром 39 11
• Высота ножей должна регулироваться каждый раз когда ножи демонтировались по тем или иным причинам не забудьте установить защитную 11
• Для установки высоты ножей 37 чтобы избежать несчастных случаев во время строгания 11
• Замена масла механизма автоматической по дачи заготовки и редуктора подъемного узла 11
• Крышку 33 после монтажа и регулировок ножей внимание режущая кромка строгальных ножей очень хрупкая во избежание сколов кромки будьте 11
• Надежно зафиксируйте положение ножей 37 на строгальном валу 36 прижимной планкой 34 11
• Необходимо произвести надежную фиксацию узла установки строгальных ножей только специаль ными болтами 35 10 регулировка натяжения цепи механизма ав томатической подачи заготовки 11
• Подъема рабочего стола рис 18 11
• Регулировка натяжения цепи механизма 11
• Регулировка прижатия заготовки и положения узлов подающего и приемных роликов рис 21 21а 22 11
• Регулировка рабочего стола 11
• Регулировка роликов рабочего стола рис 24 25 11
• Стружколом и антиотбрасыватель 11
• 56 51 36 52 57 58 12
• Опорный брусок 12
• Примечание 12
• Рис 20 12
• Рис 21а 56 12
• Рис 22 12

Похожие устройства

• Энкор корвет-27 1/1/1/8 90270 Инструкция по эксплуатации
• Энкор Корвет 20М 90200 Инструкция по эксплуатации
• Энкор ДУЭ-2 1150ЭР/13М (50092) Инструкция по эксплуатации
• Энкор ДУЭ-900ЭР/13М (50082) Инструкция по эксплуатации
• Энкор 12т 28533 Инструкция по эксплуатации
• Энкор мс 110-1 элт 56551 Инструкция по эксплуатации
• Энкор мс 110-1 эл 56550 Инструкция по эксплуатации
• Энкор мс 65-1 эл 56548 Инструкция по эксплуатации
• Энкор мс 65-1 56547 Инструкция по эксплуатации
• Энкор мс 55-1 56546 Инструкция по эксплуатации
• Энкор ПЭ-420/12ЭР (50122) Инструкция по эксплуатации
• Энкор ДУЭ-580ЭР/13М (50073) Инструкция по эксплуатации
• Энкор па-14,4эр/10л 50040 Инструкция по эксплуатации
• Энкор корвет-551 95510 (27551) Инструкция по эксплуатации
• Энкор корвет-366 93660 Инструкция по эксплуатации
• Энкор лэ-600/60эм 50221 Инструкция по эксплуатации
• Энкор корвет-504 95040 (27504) Инструкция по эксплуатации
• Энкор корвет-503 95030 (27503) Инструкция по эксплуатации
• Энкор фа-12-18у 50030 Инструкция по эксплуатации
• Энкор 90111 корвет-11м Инструкция по эксплуатации

11 9 Перед началом обработки заготовки выберите скорость автоматической подачи для чего установите ручку 2 в одно из четырех положений Таблица 67 Рис 31 1 2 3 4 В крайнем 4 поло жении скорость автоматической подачи соответствует 18 м мин предварительная грубая обработка заго товки в положении 1 ручки 2 скорость автомати ческой подачи соответствует 5 м мин окончательная чистовая обработка заготовки Рис 31 Предусмотрено 4 диапазона регулировки 5м 8м 12м 18м в минуту Поворотом ручки 2 вправо скорость станка замедляется влево увеличивается Рис 31 9 ПРИМЕЧАНИЕ Эта регулировка только во время работы станка используется ES 16 11 10 При обработке длинных заготовок используйте роликовые опоры см раздел 12 1 установленные по высоте в одной плоскости с рабочим столом 4 Внимание Для выполнения качественной обработки обеспечения технических характеристик и надёжной работы станка своевременно проводите техническое обслуживание станка а для обработки используйте заготовки надлежащего качества однородность ма териала степень влажности древесины предназначенной для машинной обработки и т п 12 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ 12 1 Опора роликовая Для создания удобства при работе со станком рекомендуем приобрести опору роликовую Рис 28 которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку так и передаче готового изделия после обработки В в о о в в я л В ЕН Ш КП ЕЕ Ш ЕН ил Ш ил В В Таблица 3 Обозначение КМ2 КМЗ SB0 SB1 SB2 SB3 ери OD4 SB5 FR1 FR2 О или SQ1 SQ2 М1 М2 CJr I QF2 QF3 UII HL Пускатель электромагнитный Пускатель электромагнитный вверх Пускатель электромагнитный вниз Кнопка аварийного отключения Кнопка СТОП Кнопка ВЫКЛ Кнопка ВКЛ 1 1 1 1 1 1 IZ11 z n i o R R R D Y w НОПКа DDtrA 1 1 Кнопка ВНИЗ Tепловое реле 22 A Тепловое реле 3 2 А Выключатель концевой ВВЕРХ Выключатель концевой ВНИЗ Электродвигатель 7500 Вт Электродвигатель 750 Вт 1 1 1 1 1 1 1 1 1 2 nDlUMdl 1 pcAl IUJ IKJUnUH UZ 4 OO Автомат однополюсной DZ47 63 СЗ j 1ампочка i D ВВЕРХ ВНИЗ RISE DECLINE 1 1 9 ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ СТАНКА Рис 8 9 1 Включение и выключение станка нажатием красной кнопки ВЫКЛ Рис 8 9 1 1 Станок оборудован электромеханическим блоком управления 5 Рис 8 Для включения станка необходимо нажать кнопку ВКЛ Рис 8 9 1 2 Выключить станок можно четырьмя способами нажатием красной кнопки СТОП на блоке управления 5 Рис 8 нажатием на задней стороне станка красной кнопки аварийного отключения 19 Рис 6 отключением подключающего разъёма станка 18 Рис 6 10 РЕГУЛИРОВКИ Предупреждение Никогда не выполняйте какиелибо регулировки при включенном станке Это мо жет привести к травме 12 2 Пылесосы для сбора стружки и древесной пыли Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы КОРВЕТ Рис 27 различных модификаций см Таблицу которые обеспечат надлежащие условия работы и сохранят ваше здоровье Ваш станок был собран и полностью отрегулирован на заводе изготовителе Во время транспортировки ре гулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь Предупреждение Перед началом регулировок от ключите сетевой разъём станка от сети питания Ваш станок был собран и полностью отрегулирован на заводе изготовителе Во время транспортировки ре гулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь Предупреждение Перед началом регулировок от ключите сетевой разъём станка от сети питания Предупреждение Никогда не выполняйте какиелибо регулировки при включенном станке Это мо жет привести к травме Предупреждение Работа станка с предельными нагрузками повлечёт за собой отклонение или нарушение установленных ранее регулировок Корвет 60 Корвет 61 Корвет 64 Корвет 65 Корвет 66 Корвет 67 Рис 33 Напряжение питания Потребляемая мощность Расход воздуха КОРВЕТ 60 КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 КОРВЕТ 66 КОРВЕТ 67 220 В 50 Гц 220В 50 Гц 220 В 50 Гц 220В 50 Гц 380 В 50 Гц 380В 50 Гц 750 Вт 750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт 13 9 м3 мин 14 2 м3 мин 42 6 м3 мин 62 3 м3 мин 70 8 м3 мин 76 м3 мин 0 064м3 0 153м3 0 306м3 0 306м3 0 7м3 Объём фильтра Объём пылесборника 0 015м3 0 064м3 0 153м3 0 306м3 0 43м3 0 59м3 Код для заказа 90600 90610 90640 90650 90660 90670 10 1 Регулировка натяжения ремней привода стро гального вала Рис 9 10 10 1 1 Открутите два болта 21 Рис 9 откройте левую дверцу 22 и проверьте натяжение ремней передачи 24 При необходимости произведите регулировку 10 1 2 Ослабьте болт 23 Рис 10 ослабьте гайку 26 произведите регулировку положения плиты 25 электродвигателя 10 перемещая плиту электродви гателя 10 с нижним шкивом 27 которая в свою очередь изменяет натяжение ремней передачи 24 Чрезмерное натяжение может привести к преждевре менному износу подшипников и ремней передачи 24 а недостаточное натяжение к их проскальзыванию на шкивах при нагрузках
