14
9 КОДЫ ОШИБОК КОНТРОЛЛЕРА
Е01 - обрыв термопары Х2
Е02 – обрыв термопары Х4
Е03 - обрыв/неисправность датчика холодных спаев
Е04 - аварийное давление
Н2О – недостаточный уровень воды в рубашке.
10 ОБНОВЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ КОНТРОЛЛЕРА С ФЛЕШ ПАМЯТИ
10.1 Для того, чтобы новая прошивка контроллера не привела к его поломке или появле-
нию иных «глюков», нужно уточнить модификацию контроллера, установленного на вашем из-
делии. Только после этого приступить к обновлению программного обеспечения!.
Модификацию контроллера можно определить двумя способами:

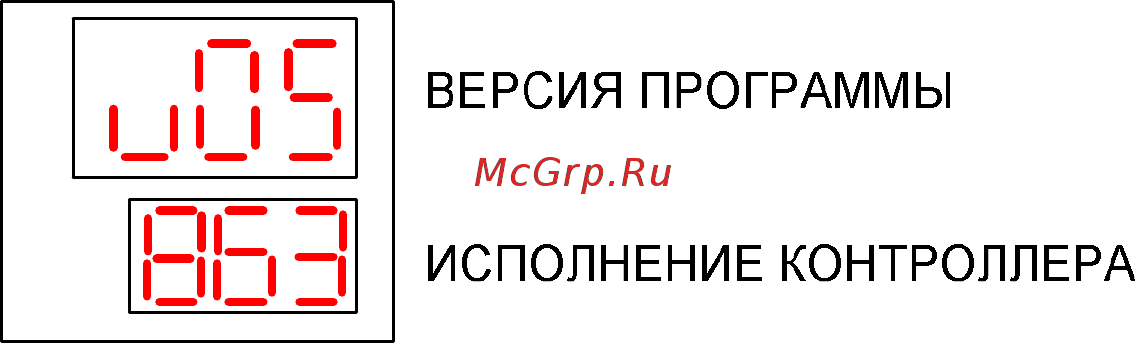

1 способ. Выполнить вход в настройки контроллера и по информации на индикации оп-
ределить модификацию. После входа в настройки контроллера обратите внимание на показа-
ние символов индикатора параметра «Таймер»:
- на «большом» индикаторе параметра «Таймер» отображается версия программного
обеспечения (например v04 – версия программы четвертая);
- на «маленьком» индикаторе параметра отображается тип контроллера (например 86 –
86 исполнение контроллера).
2 ой способ. Снять контроллер с панели управления и по имеющейся информационной
надписи на контроллере визуально определить тип контроллера.
10.2 Зайти на сайт www.abat.ru. Выбрать вкладку «Сервис» и скачать новую прошивку на
USB флеш носитель (на обычный USB флеш носитель) для данной модификации контроллера
(например - имя файла будет иметь название 38ПКА3-86 КПЭМ V7.hex).
10.3 В памяти контроллера прописано имя файла, которое будет сравниваться перед за-
пуском алгоритма обновления. Если имя переименованного файла не будет совпадать с запи-
санным словом в контроллере, то при установке USB флеш носитель в котел, обновление про-
граммы не будет запускаться.
По этой причине скопированный файл переименуйте на «kotel.hex».
ВНИМАНИЕ! Файл должен лежать в корневом каталоге. Ни в коем случае программу
обновления не сохраняйте в папке!
10.4 Подайте электрическое напряжение на котел.
10.5 На панели управления нажмите и отпустите кнопку аварийного останова.
10.6 Внизу панели управления имеется USB разъем. Снимите защитный колпачок USB
разъема – поверните колпачок по часовой стрелке.
10.7 Установите флеш носитель в USB разъем.
10.8 Нажмите на кнопку «Вкл/Откл» и удерживая его установите кнопку аварийного оста-
нова в рабочее положение.
10.9 На «маленьком» индикаторе параметра «Таймер» отображается символ «0» - флеш
память не определилась или «1» - флеш память определилась.
На «большом» индикаторе отображается символ «S»-«1»-«2» ….«9».
10.11 После завершения обновления алгоритм работы автоматически переходит в «де-
журный» режим.
10.12 Нажмите и отпустите кнопку аварийного останова.
10.13 Извлеките флеш носитель из USB разъема.
10.14 Установите защитный колпачок на USB разъем.
10.15 Выполните вход в настройки в контроллер – проверьте версию программного обес-
печения.
