24
1) Данное оборудование необходимо заземлить и установить вместе с устройством защитного отключения тока
утечки на землю. При неправильном заземлении возникает риск поражения электрическим током.
2) Запрещается устанавливать устройство в местах, где может произойти утечка горючего газа. В случае утечки
газа и его накопления вокруг устройства, может произойти пожар.
3) Прокладывайте дренажные трубы как указано в инструкции по монтажу. Неверная установка может
привести к попаданию воды в комнату и повреждению мебели.

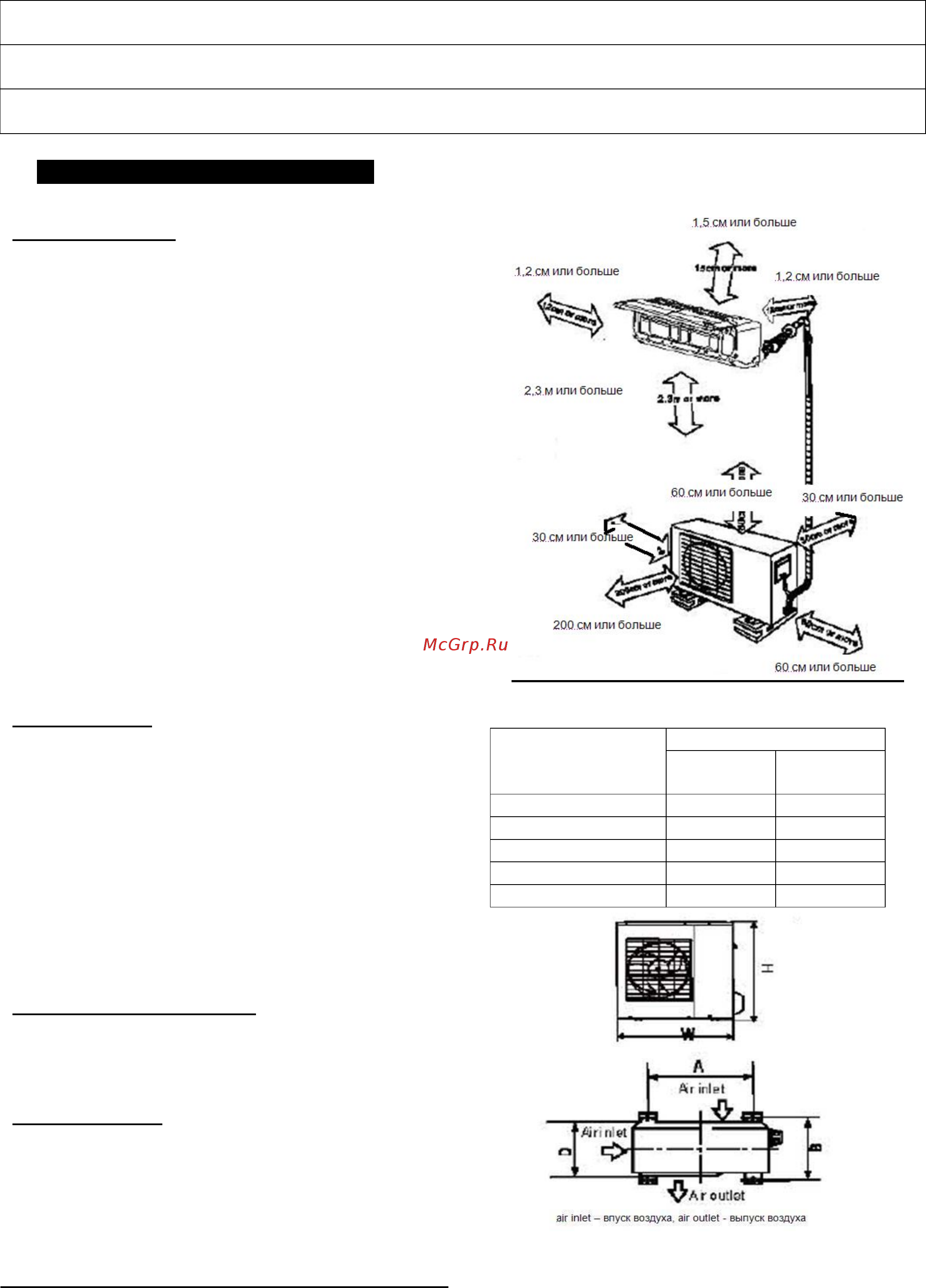

Выберите наилучшее расположение
Внутренний блок
Возле устройства не должно быть источника тепла
или потока горячего воздуха
Не должно быть никаких препятствий циркуляции
воздуха
Место должно обеспечивать циркуляцию воздуха
В данном месте можно легко оборудовать дренаж
При выборе места необходимо учитывать защиту
от шума
Запрещается устанавливать устройство возле
дверных проемов
Обеспечьте необходимое расстояние от стен,
потолка, решеток и других ограждений, как показано
стрелками
Следует избегать прямого солнечного света. В
противном случае необходимо принять меры по
солнцезащите.
Наружный блок
Если над устройством выполнен навес для защиты
от прямого солнечного света или дождя, убедитесь,
что он не препятствует излучению тепла
конденсатором.
Животные или растения не должны оказаться под
воздействием выпускаемого горячего воздуха
Обеспечьте необходимое расстояние от стен,
потолка, решеток и других ограждений, как показано
стрелками
Не
устанавливайте никакие объекты, которые
могут создавать препятствия потоку выпускаемого
воздуха.
Установка наружного блока
Надежно закрепите наружный блок с помощью
болтов и гаек диаметром 8 или 10 мм в
горизонтальном положении на бетонной или жесткой
опоре.
ПРИМЕЧАНИЕ:
Приобретённый наружный блок
может быть одним из следующих. Устанавливайте
наружный блок согласно размерам, указанным в
нижеследующей таблице.
Монтажные размеры
Размеры
наружного блока,
мм (Ш×В×Г)
A, мм В, мм
730×428×310 440 286
776×540×320 510 286
848×540×320 540 286
913×680×378 549 348
1006×840×412 577 382
ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
1,5 см или больше
