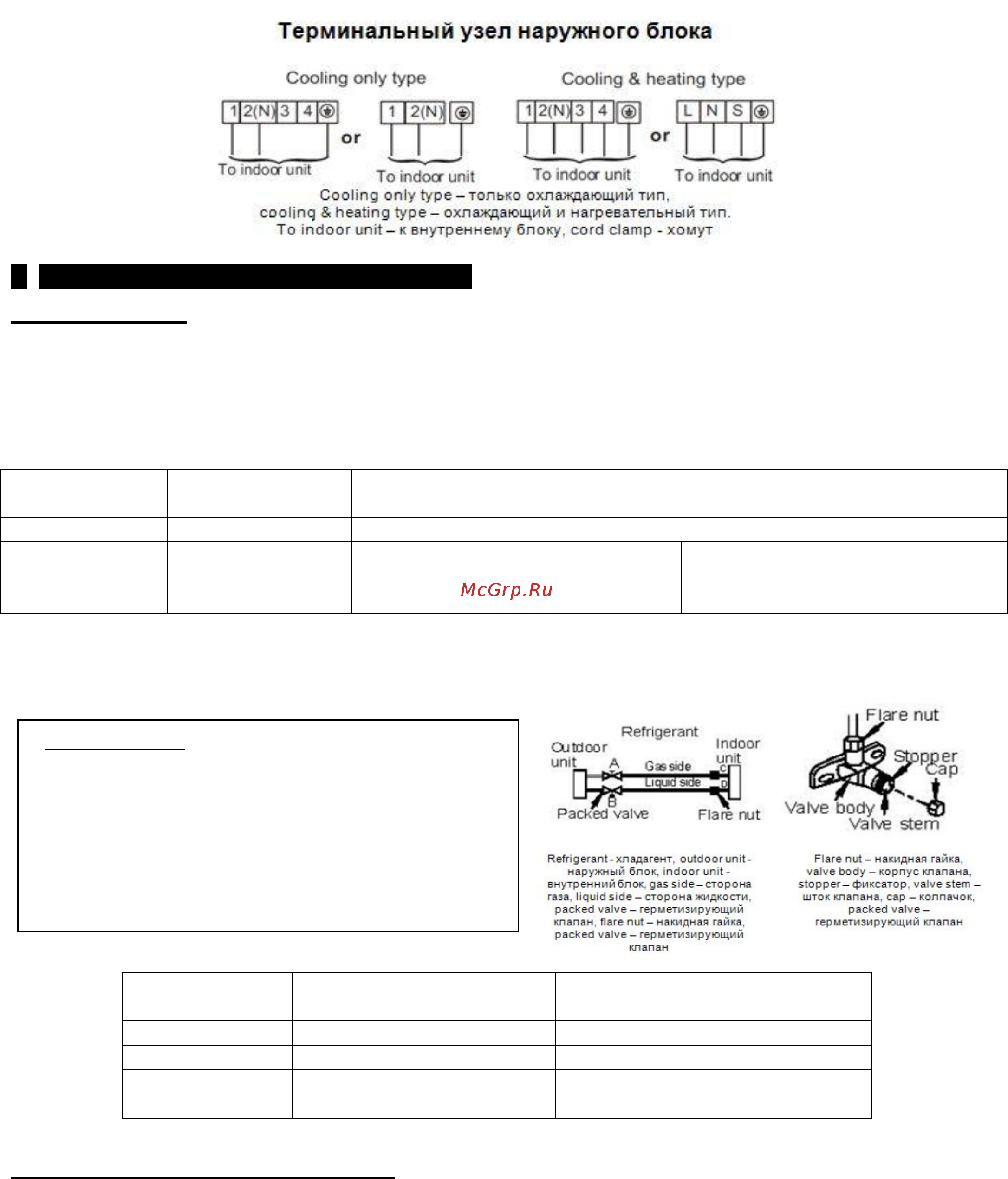

Jax ACK-09(H)E [30/36] Очистка воздуха и проведение испытаний

5 Очистка воздуха и проведение испытаний

1. Очистка воздуха

 Внутренний блок и трубопроводы между внутренним и наружным блоком должны быть испытаны на

отсутствие протечек и отвакуумированы, чтобы удалить влагу и посторонние вещества из системы.

 Убедитесь, что каждая труба (как сторона жидкости, так и сторона газа) между внутренним и наружным

блоком была надежно подсоединена и перед испытанием проложена

вся электропроводка.

 Длина труб и количество хладагента:

Длина соедини-

тельных труб

Метод очистки

воздуха

Дополнительное количество заливаемого хладагента

Менее 5 м Вакуумный насос —

Более 5 м Вакуумный насос Сторона жидкости: ø6,35 мм

R22: (Длина трубы – 5м)·30г/м

R410A : (Длина трубы – 5м)·20г/м

Сторона жидкости: ø9,52 мм

R22: (Длина трубы – 5м)·60г/м

R410A : (Длина трубы – 5м)·40г/м

 Для хладагента типа R410A убедитесь, что он добавляется в кондиционер в жидком состоянии во всех

случаях.

 Перемещая устройство в другое место, используйте вакуумный насос, чтобы выполнить очистку.

Наружный

диаметр, мм

Момент затяжки, Н·см

Дополнительный момент

затяжки, Н·см

Ø6,35 1500 (153 кгс·см) 1600 (163 кгс·см)

Ø9,53 2500 (255 кгс·см) 2600 (265 кгс·см)

Ø12,7 3500 (357 кгс·см) 3600 (367 кгс·см)

Ø16 4500 (459 кгс·см) 4700 (479 кгс·см)

2. При использовании вакуумного насоса

1. Полностью затяните накидные гайки A, B, C, D,

присоедините нагнетательный шланг

распределительного клапана к нагнетательному

отверстию герметизирующего клапана газовой линии.

2. Соедините нагнетательный шланг с вакуумным

насосом.

3. Полностью откройте маховик Lo распределительно-

го клапана.

4. Запустите вакуумный насос для очистки. После ее

начала, слегка ослабьте накидные гайки

герметизирующего клапана газовой линии и убедитесь,

что воздух

поступает. (Шум работы вакуумного насоса

изменится, а индикатор разряжения будет показывать 0

вместо -).

5. После завершения чистки, полностью закройте

маховик Lo распределительного клапана и остановите

работу вакуумного насоса.

Проводите очистку более 15 мин и убедитесь, что инди-

катор разряжения показывает - 76 см рт.ст. (-1,0·105 Па).

6. Поверните шток герметизирующего клапана В прибли-

зительно на 45° против часовой

стрелки на 6-7 секунд

ОСТОРОЖНО

 Открывайте шток клапана, пока он не натолкнется

на фиксатор. Не пытайтесь открывать его дальше.

 Надежно затяните колпачок штока клапана гаечным

ключом или подобным инструментом.

 Момент затяжки колпачка штока клапана см. в

таблице моменты затяжки
