№ Наименование Количество
1 Монтажная панель 1
2 Крепежный анкер 5-8 (в зависимости от модели)
3 Самонарезающий винт "А" 3,9×25 5-8 (в зависимости от модели)
4 Герметик (только для моделей с охлаждением и нагревом) 1
5
Дренажная соединение (только для моделей с охлаждением и
нагревом)
1
Ø6,35
Для стороны жидкости
Ø9,53
Ø9,53
Ø12,7
6 Фитинги в сборе
Для стороны газа
Ø16
Детали, которые необходимо приобрести.
Размер труб зависит от устройства.
Проконсультируйтесь со специалистом для
выбора правильного размера труб.
7 Пульт дистанционного управления 1
8
Самонарезающий винт "В"
2,9×10
2
9 Подставка для ПДУ
Дополнительные детали
1
10 Освежитель воздуха (устанавливается на воздушный фильтр) 1
ПРИМЕЧАНИЕ: За исключением перечисленных выше вспомогательных приспособлений,
другие детали, необходимые для монтажа, необходимо приобрести.
1 Установка монтажной панели
ПРИМЕЧАНИЕ:
Стена для крепления должна быть
достаточно прочной и твердой для
предотвращения вибраций

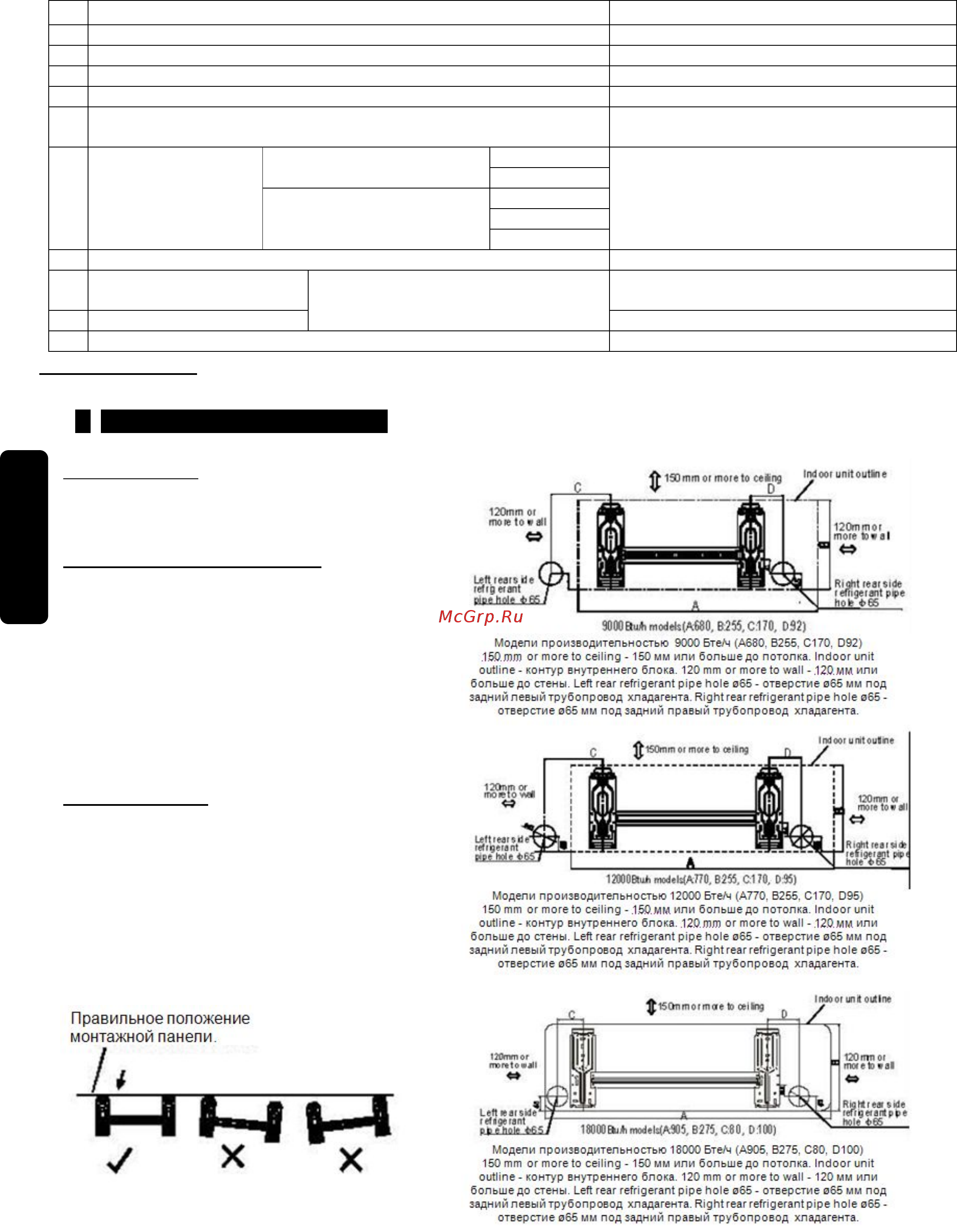

Установка монтажной панели
1. Установите монтажную панель
горизонтально на конструктивных
элементах стены, обеспечивая необходимое
пространство вокруг панели.
2. Если стена сделана из кирпича, бетона и
т.п., просверлите в ней 5 или 8 отверстий
диаметром 5 мм. Вставьте анкеры под
соответствующие крепежные винты.
3. Закрепите монтажную панель на стене с
помощью пяти или восьми винтов типа "А".
ПРИМЕЧАНИЕ
:
Устанавливайте монтажную панель и
сверлите отверстия в зависимости от
конструкции стены и соответствующих
точек крепления на монтажной панели.
Панель, поставляемая с устройством,
отличается в зависимости от его модели.
(Размеры в миллиметрах, если не указано
иное).
Вн
у
т
р
енний блок
