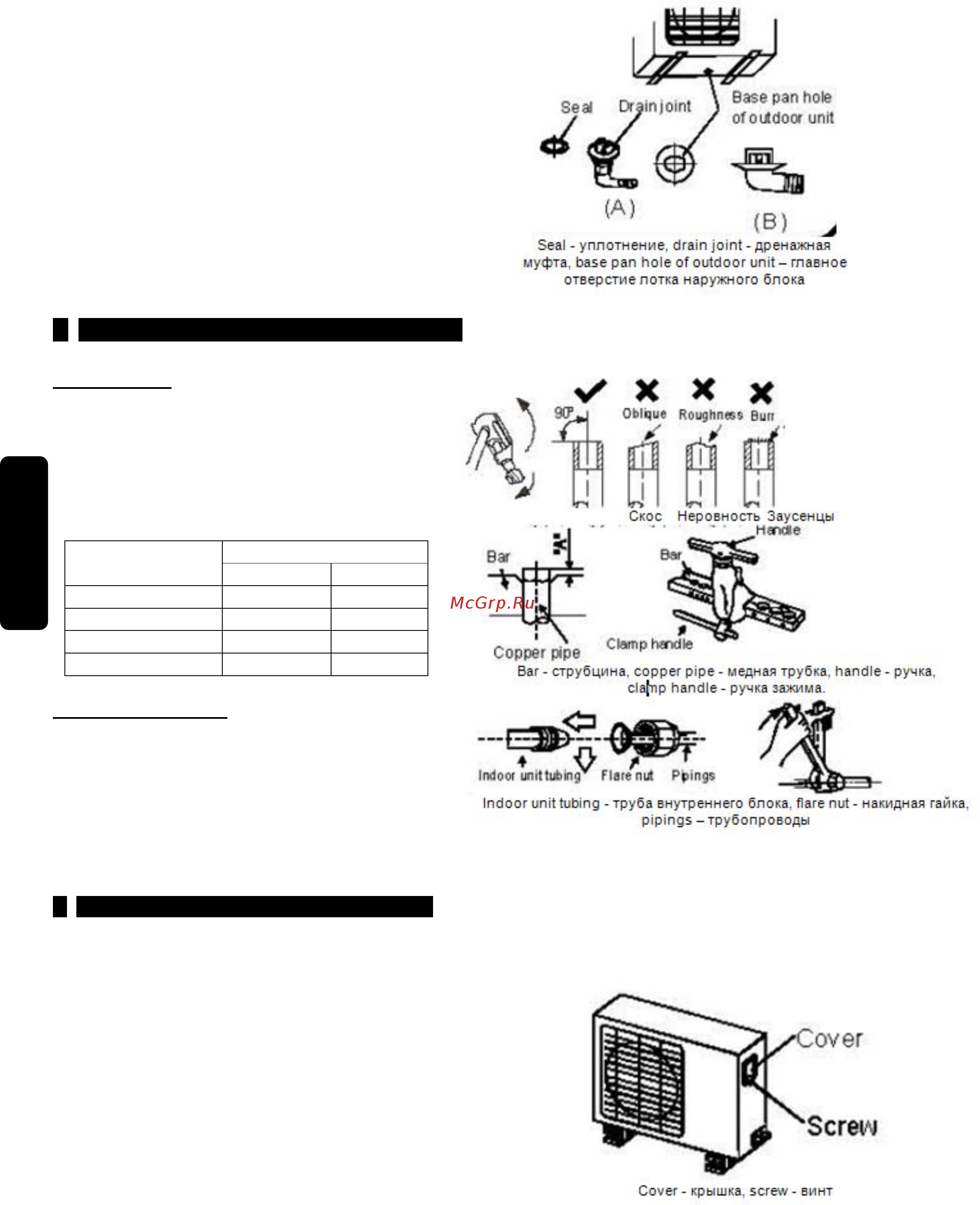

29
рис. В, вставляйте ее в главное отверстие лотка
наружного блока до её фиксации, сопровождаемой
щелчком. Соедините дренажную муфту с
удлинительным дренажным шлангом в случае
необходимости отвода воды из наружного блока при
режиме нагревания.
3 Соединение с трубопроводом хладагента
Развальцовка
1. Обрежьте трубу труборезом.
2. Удалив заусенцы, наденьте накидные гайки
на трубу и развальцуйте ее.
3. Прочно удерживайте медную трубу в
матрице, выдерживая размер, приведенный в
нижеследующей таблице.
А, мм
Наружный
диаметр, мм
Макс. Миним.
Ø6,35 1,3 0,7
Ø9,53 1,6 1,0
Ø12,7 1,8 1,0
Ø16 2,2 2,0
Затяжка соединения
Совместите соединяемые трубы.
Закрутите гайки пальцами, а затем затяните
их с помощью гаечного ключа, соблюдая
момент затяжки.
Чрезмерный момент затяжки может сломать
гайку в зависимости от условий монтажа.
4 Подключение кабеля к наружному блоку
1. Снимите крышку контрольного щита с наружного
блока, ослабив винты.
2. Подключите соединительные кабели к
терминалам, сопоставляя их номера в клеммных
узлах внутреннего и наружного блоков.
3. Закрепите кабели на панели управления с
помощью хомутов.
4. Во избежание попадания воды, образуйте из
соединительных проводов
петлю, как показано на
схеме монтажа внутреннего и наружного блоков.
5. Изолируйте неиспользованные провода
(проводники) ПВХ-лентой. Выполните это так, чтобы
они не задевали никакие электрические детали.
На
ру
жный бло
к
