27

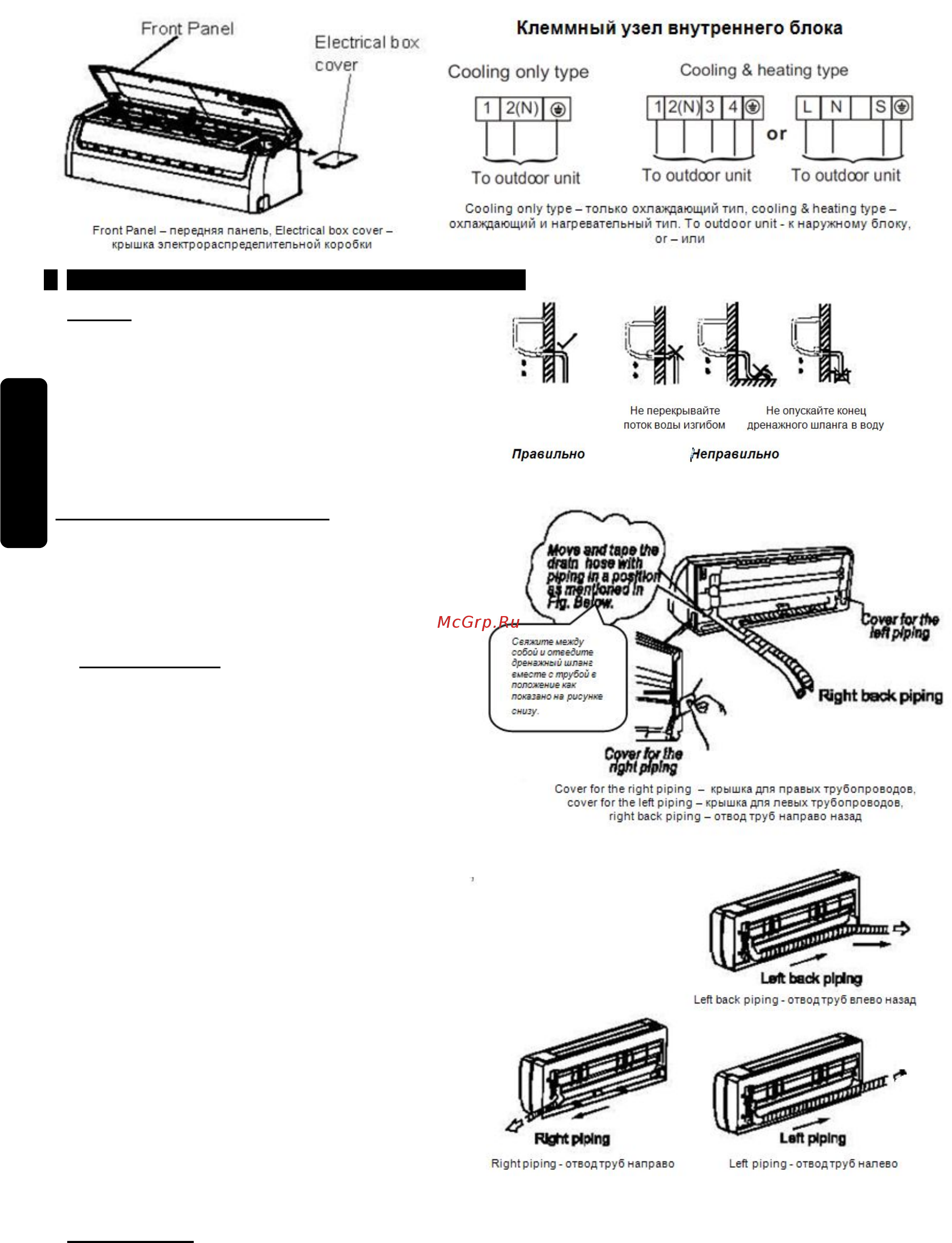

4 Монтаж соединительных и дренажных трубопроводов
Дренаж
1. Опустите дренажный шланг вниз. Не
устанавливайте дренажный шланг как показано
на "неправильных" рисунках.
2. При установке удлинительного дренажного
шланга изолируйте места соединений защитной
муфтой, не позволяйте дренажному шлангу
провисать.
Установка соединительных труб
1. Для установки трубопроводов с левой и
правой стороны снимите соответствующую
крышку с боковой панели.
2. Для отвода труб влево назад и вправо назад
установите трубопроводы как показано на
рисунках.
ПРИМЕЧАНИЕ:
В стандартную поставку
входит система с односторонним дренажом.
Система с двусторонним дренажом является
опцией и может быть заказана только на
предприятии-изготовителе. Систему с
двусторонним дренажом можно конфигурировать
для дренажного выхода справа, слева или с обеих
сторон. При выборе системы с двусторонним
дренажом потребуется еще один дренажный
шланг, так как
изготовителем поставляется только
один. Выбрав соединение с односторонним
дренажом, убедитесь, что дренажное отверстие на
другой стороне надежно закупорено. Для моделей
9к/12к при выборе правостороннего дренажа,
пожалуйста, выберите отвод труб направо или
направо назад. Соединение дренажного шланга
должно выполняться квалифицированным
монтажником для предотвращения утечки воды.
3. Равномерно обвяжите трубу,
соединительный
кабель и дренажный шланг как
показано на рисунке справа.
Из-за того, что конденсат в тыльной части
внутреннего блока собирается в отстойнике и
выводится из комнаты, запрещается что-либо
класть в него.
ОСТОРОЖНО
Подсоединяйте сначала внутренний блок, затем
наружный.
Вн
у
т
р
енний блок
