13

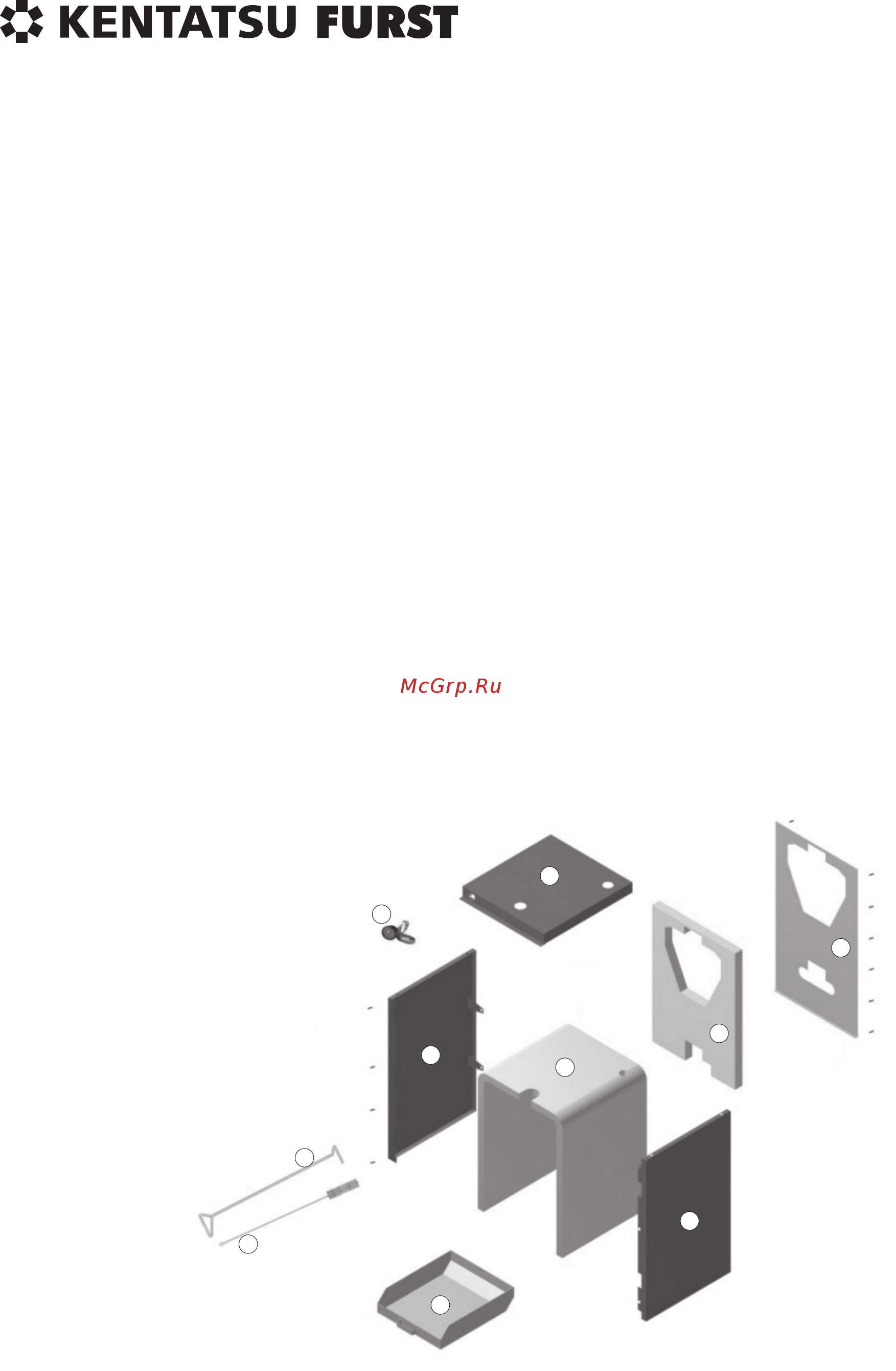

Рис. 13а
Рис. 13б
44
45
46
47
48
49
50
51
52
53
1 – Передняя секция
2 – Промежуточная секция
3 – Задняя секция
4 – Дверца для чистки
5 – Изоляция дверцы для чистки (шнур)
6 – Изоляция дверцы для чистки (пластина)
7 – Защита изоляции дверцы для чистки
8 – Зуб-фиксатор
9 – Изоляция загрузочной дверцы (шнур)
10 – Изоляция загрузочной дверцы (пластина)
11 – Защита изоляции загрузочной дверцы
12 – Загрузочная дверца
13 – Изоляция дверцы зольника (шнур)
14 – Изоляция дверцы зольника (пластина)
15 – Защита изоляции дверцы зольника
16 – Дверца зольника
17 – Регулировочная дверца (дверца поддувала)
18 – Крышка регулировочной дверцы
19 – Ручка
20 – Ось регулировочной дверцы
21 – Регулятор вторичного воздуха
22 – Пробка 1 ¼"
23 – Петля на решетке
24 – Решетка
25 – Петля
26 – Гнездо блокировки решетки
27 – Замки дверей
28 – Гильза термостата
29 – Блокирующее кольцо
30 – Термомеханический регулятор мощности
31 – Ниппель
32 – Шпильки
33 – Пробка 1/2"
34 – Прокладка фланца
35 – Фланцы входа и выхода теплоносителя
36 – Изоляция адаптера дыма (шнур)
37 – Изоляция заслонки для чистки (шнур)
38 – Заслонка для чистки
39 – Адаптер дыма
40 – Шиберная заслонка
41 – Патрубок дымохода
42 – Изоляция патрубка дыма (шнур)
43 – Подставка промежуточных секций
44 – Термометр
45 – Верхняя часть кожуха
46 – Задняя часть кожуха
47 – Боковая часть кожуха, правая
48 – Боковая часть кожуха, левая
49 – Задняя изоляция
50 – Верхняя изоляция
51 – Поддон для золы
52 – Кочерга
53 – Ершик для чистки
