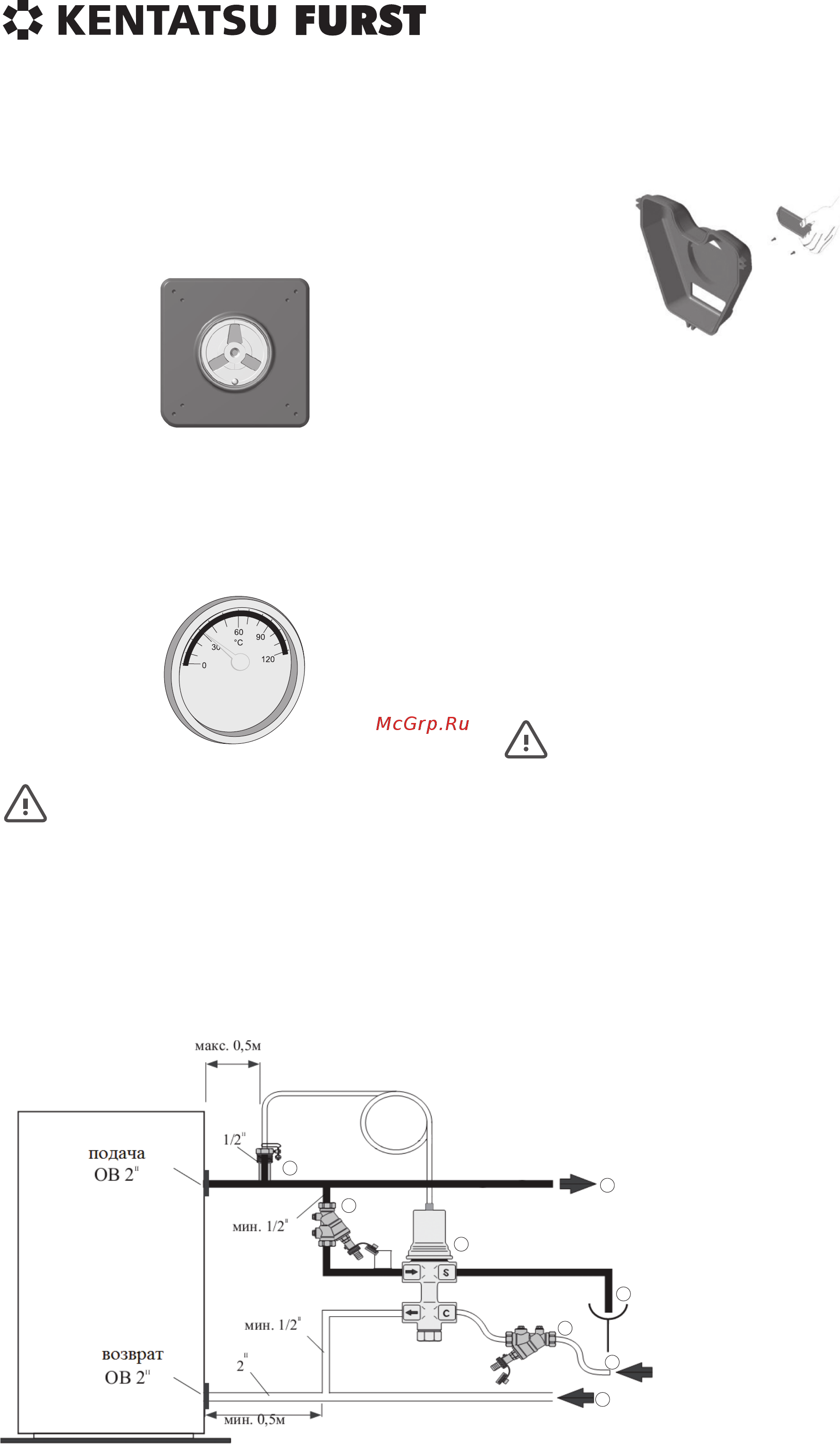

6
Регулятор вторичного воздуха
Для подвода вторичного воздуха для горения на дверце загруз-
ки топлива расположен регулятор вторичного воздуха (рис. 4).
Он оказывает непосредственное влияние на уровень выбросов
в атмосферу.
Термометр
Для визуального контроля температуры теплоносителя на верх-
нем кожухе с лицевой стороны, над дверцей загрузки топлива
расположен термометр (рис. 5).
При демонтаже верхней обшивки котла не повредите
капиллярную трубку термометра.
Заслонка для чистки
Для упрощения удаления сажи, в вытяжной горловине дымохода
котла расположена заслонка для чистки (рис. 6). Во время рабо-
ты котла заслонка должна быть обязательно закрыта.
Дополнительные защитные элементы
Теплоаккумулятор (теплоаккумулирующий бак)
Вместе с котлом в систему отопления необходимо устанавливать
теплоаккумулирующий бак. Это устройство позволяет эксплу-
атировать котёл с номинальной мощностью и, таким образом,
с максимальной эффективностью вне зависимости от потреб-
ности тепла в системе. Оно также позволяет экономить 20-30%
топлива благодаря работе котла в режиме максимального КПД.
Благодаря применению аккумулирующего бака увеличивается
срок службы котлов и дымоходов. Кроме того, его подключение
позволяет эксплуатировать систему отопления с низким перепа-
дом температуры.
Установку аккумулирующего бака проводите в соот-
ветствии с инструкциями производителя выбранного
вами бака.
Контур дополнительного охлаждения
Для котлов Max рекомендуется ставить клапан безопасности
Caleffi 544 (см. рис. 7), обеспечивающий безопасный отвод из-
быточного тепла так, чтобы температура в котле не превышала
110 °C. Если котел перегревается (температура отопительной
воды на входе в систему отопления выше 95 °C), клапан безо-
пасности открывает подвод холодной воды (наружный источник
Рис. 5. Термоaметр
Рис. 4. Регулятор вторичного воздуха
Рис. 6. Заслонка для чистки
1
2
3
4
5
6
7
8
Рис. 7
1 – Датчик температуры отопительной
воды (ОВ) клапана безопасности;
2 – Фильтр;
3 – Выход отопительной воды;
4 – Клапан безопасности Caleffi 544;
5 – Выход избыточного тепла;
6 – Вход охлаждающей воды;
7 – Вход возвратной ОВ.
