ЭКСПЛУАТАЦИЯ
4-16 HPR260XD Auto Gas— 80635J

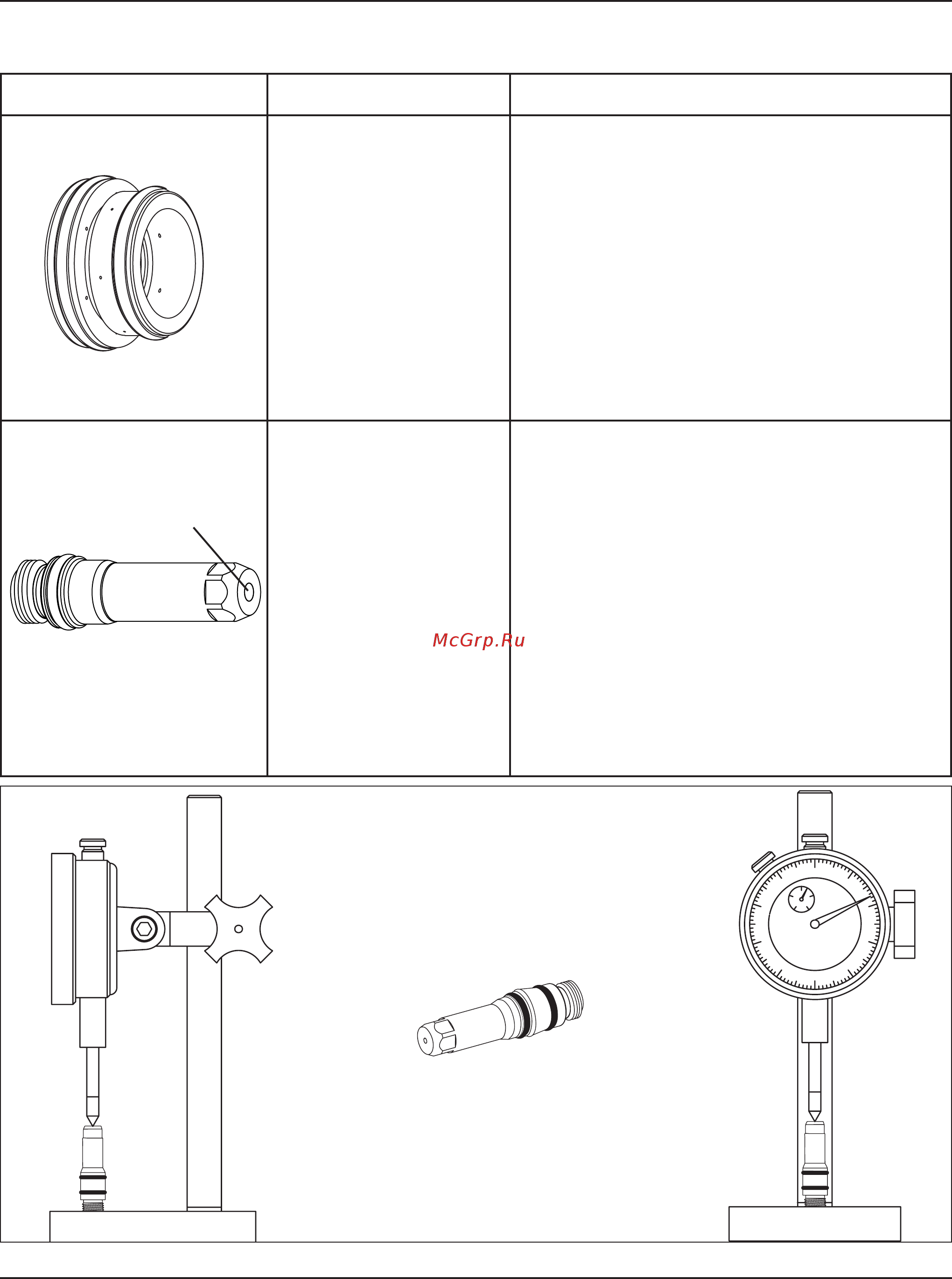

Проверка Предмет проверки Действие
Завихритель
В целом:
Стружки или трещины
Заблокированные газовые
отверстия
Грязь или частицы
изнашивания
Уплотнительные
кольца:
Повреждение
Смазка
Замените завихритель
Заменить завихритель
Очистите ипроверьте на наличие повреждений;
замените при наличии повреждений
Замените завихритель
Нанесите тонкий слой силиконовой смазки,
еслиуплотнительные кольца сухие
Электрод
Сопло иэлектрод всегда
следует заменять в комплекте.
Излучатель
Центральная
поверхность:
Износ излучателя: при
износе излучателя
формируются изъязвления.
Вообще заменять электрод следует при
глубине изъязвления от 1мм. Для электрода,
предназначенного для резки низкоуглеродистой
стали при 400А, идля всех электродов SilverPlus
замену электрода следует выполнять при
глубине изъязвления от 1,5мм. См. «Прибор для
измерения глубины изъязвления электрода» ниже.
Уплотнительные
кольца:
Повреждение
Смазка
Замените электрод
Нанесите тонкий слой силиконовой смазки,
еслиуплотнительные кольца сухие
Прибор для измерения глубины изъязвления электрода (004147)
10
0
20
40
30
4
0
2
3
1
80
60
70
50
90
