ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-46 HPR260XD Auto Gas— 80635J
041993

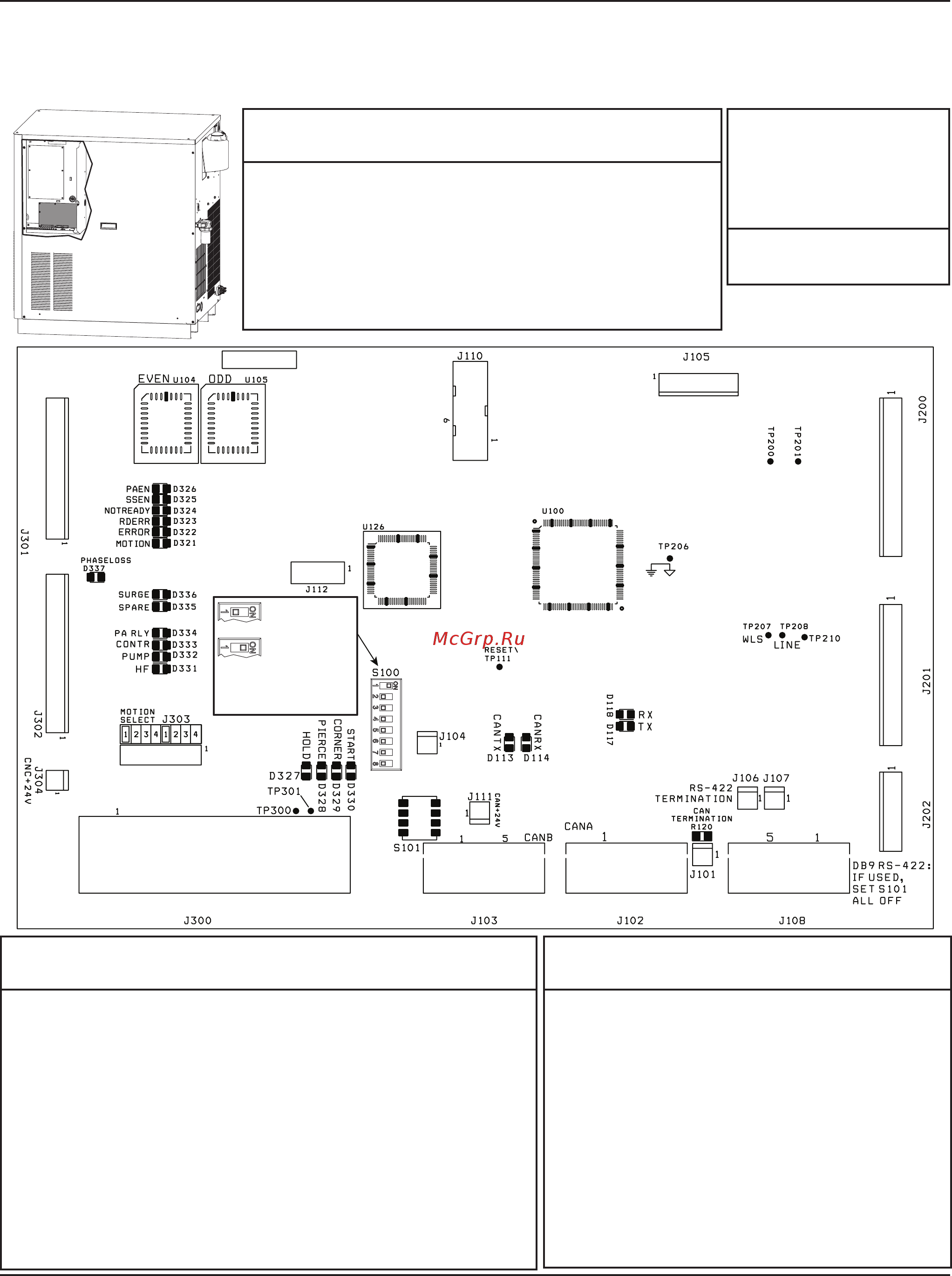

Контрольная плата источника тока PCB3
= HPR130
= HPR260
Примечание. Другие на-
стройки двухпозиционного
переключателя в корпусе см.
в электрических схемах.
Перечень светодиодов контрольной печатной платы
Светодиод Наименование сигнала Примечания
D100 +5В пост. тока
D101 +3,3В пост. тока
D113 Передатчик CAN Постоянное мигание
D114 Приемник CAN Постоянное мигание
D117 Передатчик RS-422
D118 Приемник RS-422
Перечень
микропрограмм
контрольной платы
PCB3
Позиция Номер детали
U104 081169 ЧЕТ
U105 081169 НЕЧЕТ
Перечень светодиодов контрольной печатной платы
Светодиод Выход Вход Примечания
D321 Перемещение станка
D322 Ошибка
D323
Ошибка плавного
выключения
D324 Не готов
D325 Резервный Не используется
D326
Включение
вспомогательной дуги
D327 Удержание
D328 Прожиг
D329 Ток поворота
D330
Пуск
плазменного
блока
Перечень светодиодов контрольной печатной платы
Светодиод Выход Вход Примечания
D331
Высоковольтный
трансформатор
D332
Включен
электродвигатель
насоса
D333 Замыкатель
D334
Реле
вспомогательной
дуги
D335 Резервный
D336 Выбрать очистку
D337
Обрыв
фазы
