Hypertherm HPR260XD [248/328] Дозировочная система
![Hypertherm HPR260XD [248/328] Дозировочная система](/views2/1249629/page248/bgf8.png)

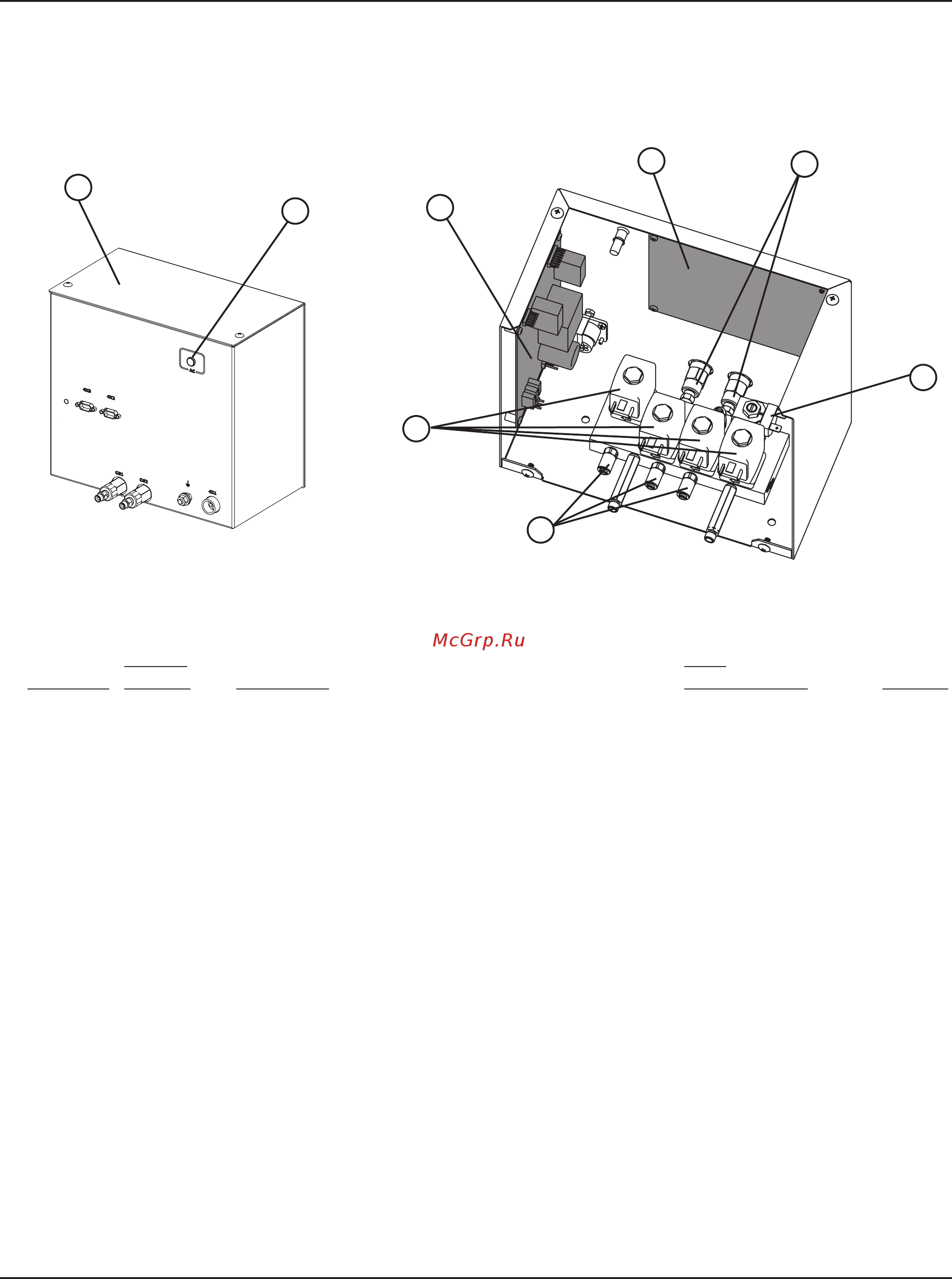

СПИСОК ДЕТАЛЕЙ
6-12 HPR260XD Auto Gas— 80635J
Дозировочная система
1
2
4
5
6
7
8
3
Позиция
Номер
детали Описание
Код.
обозначение Кол-во
1 078535 Дозировочная система 1
2 129633 Зеленая лампа питания 1
3 041897 Распределительная печатная плата PCB1 1
008756 Предохранитель: 5А, 250 В, с задержкой
срабатывания
F1 1
4 228069 Комплект: контрольная печатная плата PCB2 1
5 006077 Обратные клапаны 2
6 006109 Электромагнитный клапан SV16 1
006112 Запасная обмотка электромагнита
7 005263 Преобразователь давления (показано 3 из 4) P5–P8 4
123802 Проводная обвязка преобразователя давления 1
8 006128* Пропорциональный клапан B1–B4 4
228023** Комплект: модернизация клапанной коробки замера
газа HPR
1
229032 Проводная обвязка дозировочной системы 1
* Системы управления подачей газа с серийным номером 500134 и старше имеют деталь под этим номером
** Для систем управления подачей газа с серийным номером 500133 и меньше нужно заказать этот комплект
